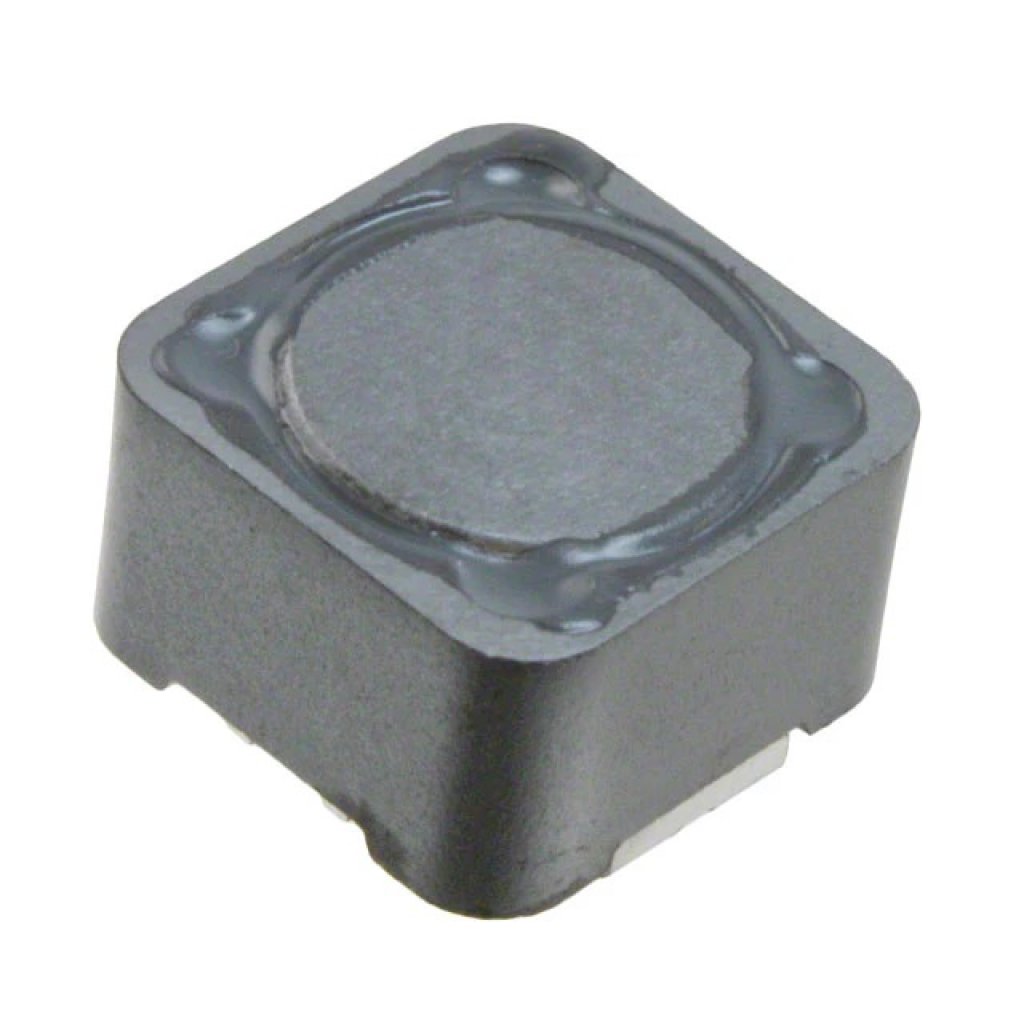

Катушка индуктивности SMD экранированная 15мкГн ±20%, 4.5A, 27мОм
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
645 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:645 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 128,93 |
| от 18 | 120,14 |
| от 36 | 112,98 |
| от 71 | 107,64 |
| от 141 | 103,66 |
Описание
Катушка индуктивности SMD экранированная от TDK-EPCOS номиналом 15 мкГн с допуском ±20%. Рассчитана на ток до 4.5 А при сопротивлении 27 мОм, работает в корпусе 12.8×12.8×8 мм в диапазоне температур от -55 до +125 °C. Подходит для фильтрации питания и преобразователей в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Корпус | SMD 12.8*12.8*8 |
| Размер мм | 12.8 x 12.8 x 8.0 |
| Тип монтажа | SMD |
| Вес г | 4.2 |
| Тип сердечника | ferrite |
| Экранирование | magnetically shielded |
| Пайка | lead-free reflow soldering |
| Tape type | 24 mm blister tape |
| Допуск | ±20% |
| Индуктивность | 15 μH |
| Сопротивление DC | 0.027 Ω |
| Ном. ток | 4.5 A |
| Тип компонента | power inductor |
| Тестовая частота | 0.1 MHz |
| Соответствие RoHS | Да |
| Reel packing qty | 400 pcs/reel |
| Покрытие выводов | Ni, Sn (lead-free) |
| Климатическая категория | 55/125/56 |
| Номинальная температура | +85 °C |
| Ток насыщения | 5.25 A |
| Примечание | 15uH 4.5A |
| Terminal base material | CuSn6P |
| Solderability condition | Sn95.5Ag3.8Cu0.7, 245°C, 5s |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -55 °C to +125 °C |
| Стойкость к теплу пайки | 260°C, 10s |
| Storage temperature packaged | -25 °C to +40 °C |
| Описание (англ.) | Inductor Power Shielded Wirewound 15uH 20% 100KHz Ferrite 4.5A 27mOhm DCR T/R |
| Temperature rise at rated current | 40 K |
| Рабочая температура | -55...+125C |
