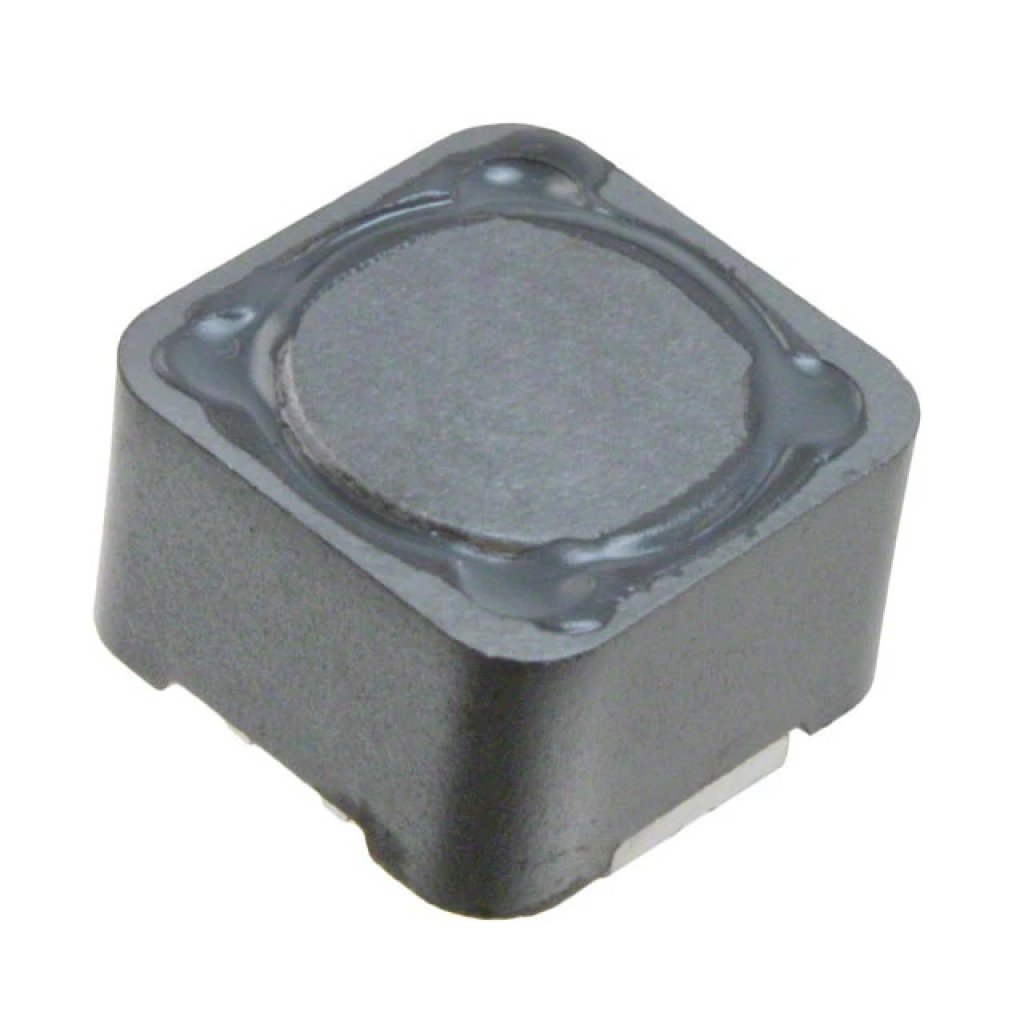

Катушка индуктивности SMD экранированная 1000мкГн ±20%, 0.55A, 1.68Ом
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 442 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:1 442 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 116,67 |
| от 12 | 114,80 |
| от 23 | 112,38 |
| от 46 | 109,00 |
| от 91 | 104,58 |
Описание
Катушка индуктивности SMD экранированная от TDK-EPCOS. Номиналом 1000 мкГн, рассчитана на ток до 0,55 А при сопротивлении 1,68 Ом. Корпус 12,8×12,8×8 мм, рабочая температура от -55 до +125 °C. Применяется в промышленной автоматике и источниках питания.
Технические характеристики
| Серия | B82477G4 |
| Вес | 4.2g |
| Тип монтажа | SMD |
| Экранирование | magnetically shielded |
| Ширина ленты | 24mm |
| Корпус | SMD 12.8*12.8*8 |
| Материал сердечника | ferrite |
| Код заказа | B82477G4105M000 |
| Ном. ток | 0.55A |
| Диаметр катушки | 330mm |
| Паяемость | Sn95.5Ag3.8Cu0.7, 245±5°C, 5±0.3s |
| Тип компонента | SMT power inductor |
| Тестовая частота | 0.1MHz |
| Соответствие RoHS | Да |
| Rated inductance | 1000µH |
| Оплавление пайки | lead-free |
| Влажн. хранения | ≤75% RH |
| Покрытие выводов | Ni, Sn (lead-free) |
| Winding material | enamel copper wire |
| Климатическая категория | 55/125/56 |
| Сопротивление DC макс. | 1.68Ω |
| Номинальная температура | +85°C |
| Размеры упаковки | 12.8 x 12.8 x 8.0mm |
| Ток насыщения | 0.65A |
| Допуск индуктивности | ±20% |
| Примечание | 1000uH 550mA |
| Terminal base material | CuSn6P |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -25°C to +40°C |
| Диап. раб. темп. | -55°C to +125°C |
| Стойкость к теплу пайки | +260°C, 10s |
| Описание (англ.) | Inductor Power Shielded Wirewound 1mH 20% 100KHz Ferrite 550mA 1.68Ohm DCR T/R |
| Рабочая температура | -55...+125C |
