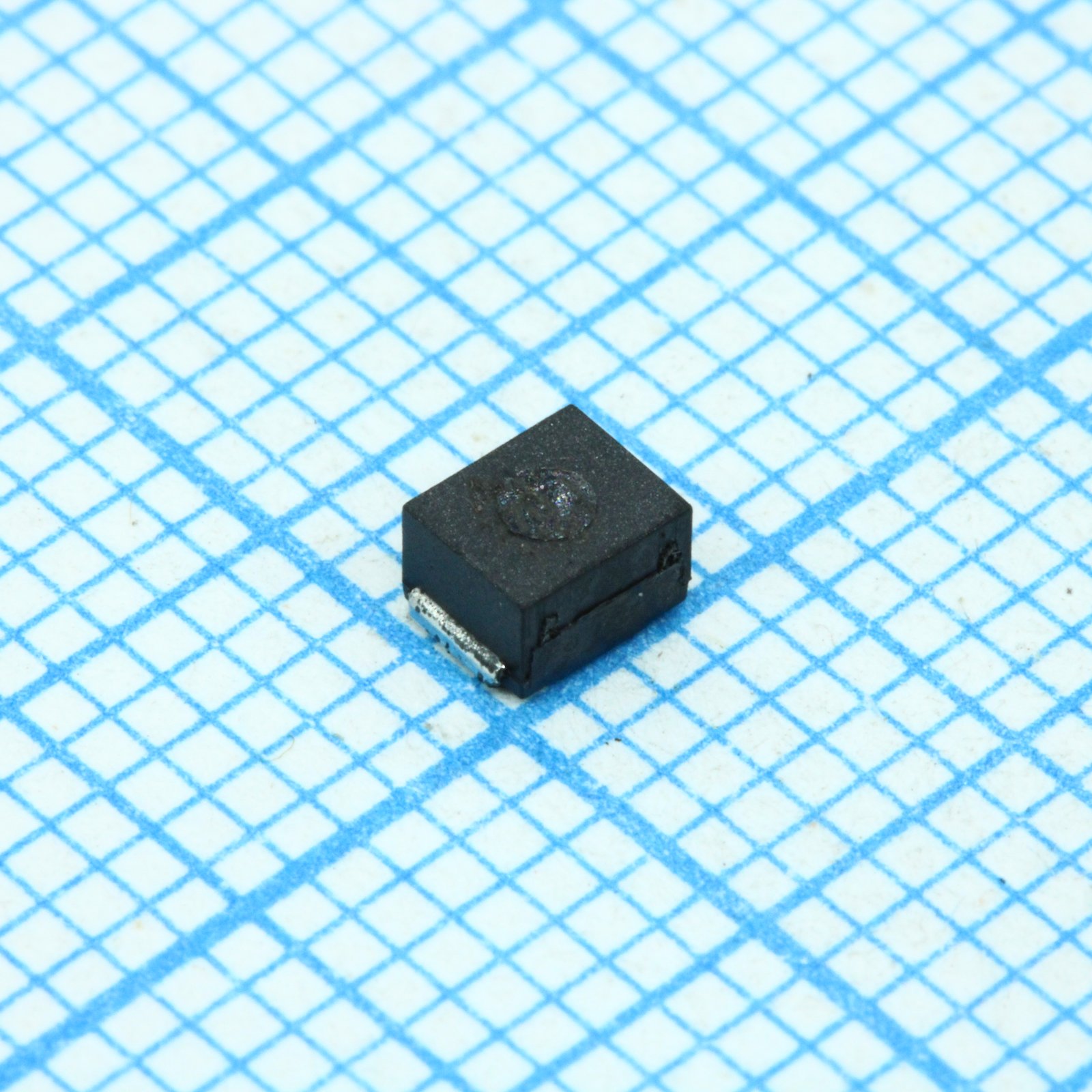

Катушка индуктивности SMD 27нГн ±5% 10МГц 23Q-добротность керамика 600мА 140мОм
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 540 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 540 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,18 |
| от 34 | 9,51 |
| от 61 | 8,76 |
| от 121 | 8,13 |
| от 241 | 7,60 |
Описание
Катушка индуктивности SMD от TDK-EPCOS на 27 нГн с допуском ±5%. Выполнена в корпусе 1210 на керамическом сердечнике, рассчитана на ток до 600 мА при сопротивлении 140 мОм и добротности 23 на частоте 10 МГц. Подходит для применения в автомобильной электронике и высокочастотных цепях.
Технические характеристики
| Вес | 50mg |
| Корпус | 1210 |
| Тип монтажа | SMD |
| Упаковка | 8mm blister tape, 180mm reel, 2000pcs/reel |
| Клеммы | CuSn6 base, Cu/Ag/Sn (lead-free) |
| Допуск | ±5% |
| Ширина корпуса | 2.1mm |
| Индуктивность | 27nH |
| Высота корпуса | 1.15mm |
| Длина корпуса | 2.7mm |
| Pad spacing | 4.4mm |
| Артикул | B82422A3270J100 |
| Q factor min | 23 |
| Материал сердечника | Керамика |
| Код заказа | B82422A3270J100 |
| Квалификация | AEC-Q200 |
| Ном. ток | 600mA |
| Климатическая категория | 55/150/56 |
| Сопротивление DC макс. | 140mΩ |
| Номинальная температура | +125°C |
| Условия пайки | Lead-free reflow soldering per JEDEC J-STD 020D, +260°C, 40s |
| Примечание | 0.027uH 600mA |
| Q factor test frequency | 50MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -55°C to +150°C |
| Мин. частота собственного резонанса | 1850MHz |
| Описание (англ.) | Inductor Chip Molded Wirewound 27nH 5% 10MHz 23Q-Factor Ceramic 600mA 140mOhm DCR 1210 Automotive T/ |
| Rated inductance test frequency | 10MHz |
