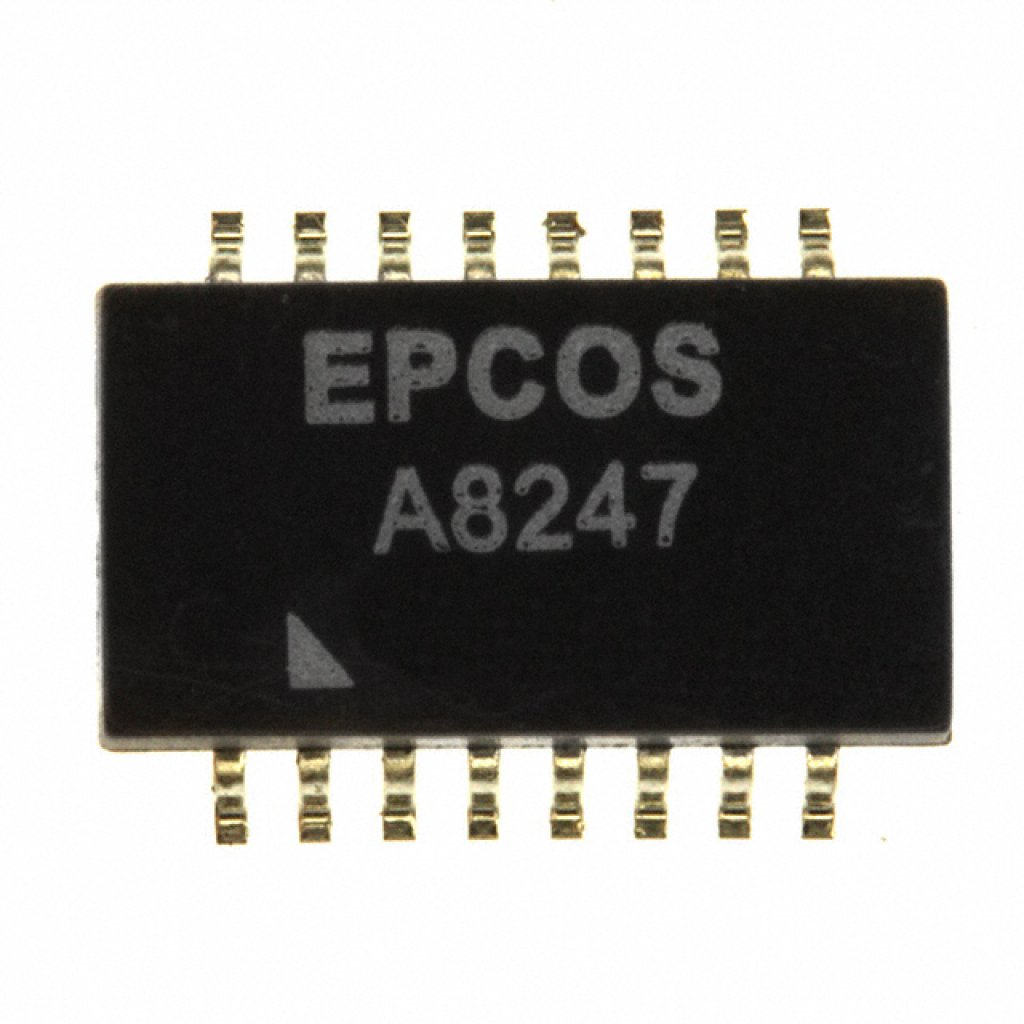

Телекоммуникационный трансформатор, 10/100Base-T 1CT:1CT, 16 выводов, 12.7x6.9x5.6mm
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
904 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:904 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 271,34 |
| от 17 | 256,58 |
| от 34 | 244,86 |
| от 67 | 234,57 |
| от 133 | 227,60 |
Описание
Телекоммуникационный трансформатор от TDK-EPCOS для Ethernet 10/100Base-T с коэффициентом трансформации 1CT:1CT. Выполнен в компактном SMD-корпусе 12.7x6.9x5.6 мм с 16 выводами и рабочим диапазоном температур от -40 до +85°C. Применяется в промышленной автоматике и автомобильной электронике для гальванической развязки линий связи.
Технические характеристики
| Dcmr | 30MHz: ≥43dB; 60MHz: ≥37dB; 100MHz: ≥33dB |
| Тип | 10/100Base-T magnetics module, single port, extended temperature range |
| Вес | 0.8g |
| Маркировка | EPCOS, middle block of ordering code, date code |
| Корпус | SMD magnetics module, 16-pin |
| Тип монтажа | SMD |
| Crosstalk | 30MHz: ≥43dB; 60MHz: ≥37dB; 100MHz: ≥33dB |
| Кол-во выводов | 16 |
| Стандарты | IEEE802.3, IPC/JEDEC J-STD-020D, RoHS-compatible |
| Inductance | 350µH |
| Размеры | 12.7 x 6.9 x 5.6 mm |
| Индуктивность | 350µH min at 100kHz, 100mV, 8mADC bias |
| Применение | LAN 10/100Base-T |
| Артикул | B78476A8247A003 |
| Return loss | 40MHz: ≥16dB; 50MHz: ≥14dB; 1MHz to 30MHz: ≥18dB; 60MHz to 80MHz: ≥12dB |
| Коэфф. трансформации | 1CT:1CT ±3% |
| Mounting Type | Surface Mount |
| Материал корпуса | Ferrite toroid, case and potting, UL94V-0 |
| Способ поставки | 24mm blister tape, 330mm reel, 500pcs/reel |
| Вносимые потери | ≤1.0dB max (0.1MHz to 100MHz) |
| Dc bias current | 8mA |
| Size / Dimension | 0.500" L x 0.272" W (12.70mm x 6.90mm) |
| Transformer Type | LAN 10/100 Base-T |
| Описание | PULSE XFMR 1CT:1CT 350UH |
| Напр. изоляции | 1500VAC 50Hz, 1min |
| Примечание | Трансформатор Ethernet 10/100Base-T 1CT:1CT 12.7x6.9x5.6mm |
| Height - Seated (Max) | 0.230" (5.85mm) |
| Operating Temperature | -40°C ~ 85°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Telecom Transformer 1CT:1CT 16Term. Gull Wing SMD Automotive |
| Turns Ratio - Primary:Secondary | 1CT:1CT |
| Рабочая температура | -40...+85C |
