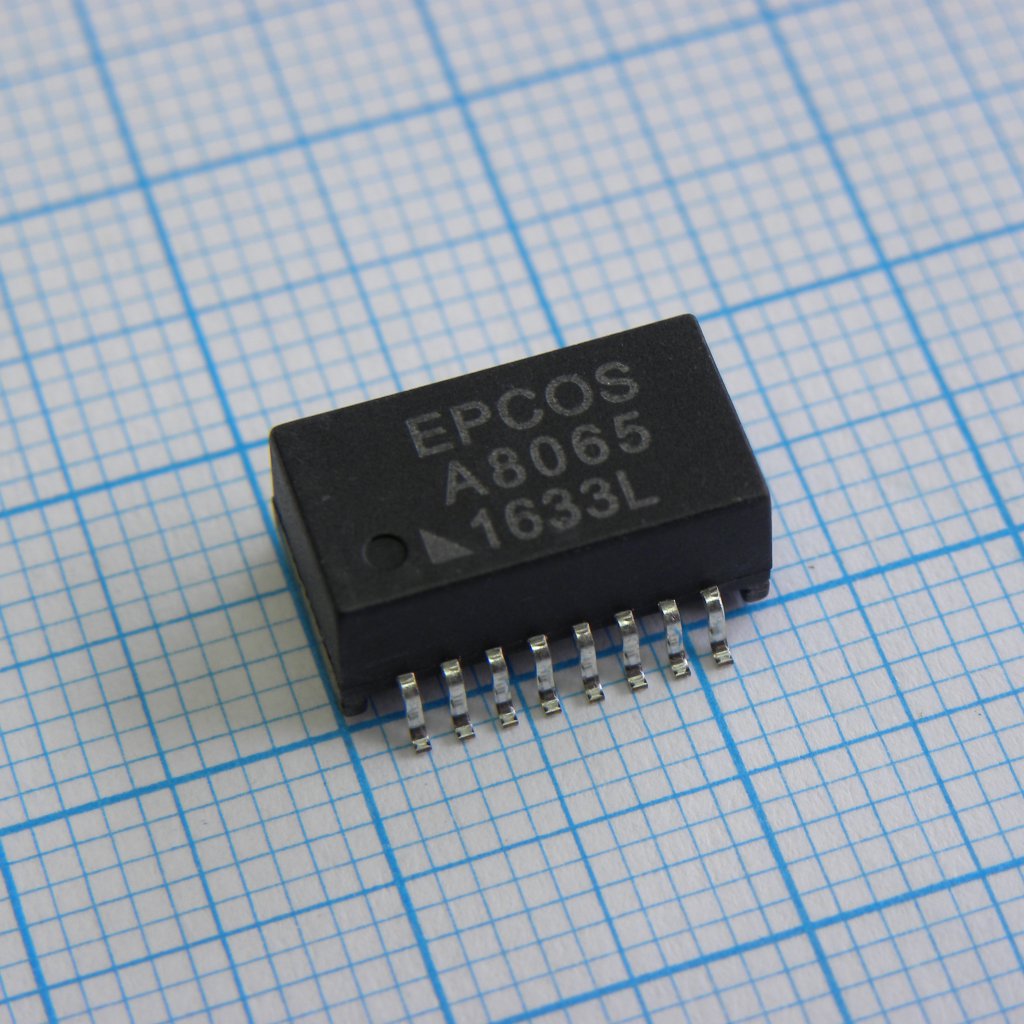

Телекоммуникационный трансформатор, 10/100Base-T 1CT:1CT, 16 выводов, 12.7x6.9x5.6mm
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
6 733 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:6 733 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 149,32 |
| от 10 | 147,07 |
| от 19 | 144,19 |
| от 38 | 140,20 |
| от 75 | 134,87 |
Описание
Телекоммуникационный трансформатор от TDK-EPCOS для интерфейсов Ethernet 10/100Base-T. Выполнен в компактном корпусе 12.7x6.9x5.6 мм с 16 выводами и монтажом на поверхность (SMD). Коэффициент трансформации 1CT:1CT, рабочая температура от -40 до +85 °C. Применяется в промышленной автоматике и автомобильной электронике.
Технические характеристики
| MSL | 2 |
| Dcmr | ≥42 dB min at 30 MHz; ≥37 dB min at 60 MHz; ≥33 dB min at 100 MHz |
| Вес | 0.8 g |
| Корпус | SMD single-port magnetics module |
| Тип монтажа | SMD |
| Crosstalk | ≥45 dB min at 30 MHz; ≥40 dB min at 60 MHz; ≥35 dB min at 100 MHz |
| Упаковка | 24-mm blister tape, 330-mm reel, 500 pcs/reel |
| Соответствие | IPC/JEDEC J-STD-020D, IEEE 802.3, RoHS-compatible |
| Размеры | 12.7 x 6.9 x 5.6 mm |
| Индуктивность | 350 µH min at 100 kHz, 100 mV, 8 mA DC bias |
| Return loss | ≥20 dB min at 1-30 MHz; ≥18 dB min at 40 MHz; ≥16 dB min at 50 MHz; ≥12 dB min at 60-80 MHz |
| Коэфф. трансформации | 1CT:1CT ±3% |
| Voltage test | 1500 VAC, 50 Hz, 1 min |
| Материал сердечника | Ferrite toroid, case and potting (UL94V-0) |
| Код заказа | B78476A8065A003 |
| Тип компонента | 10/100Base-T magnetics module, single port |
| Вносимые потери | ≤1.0 dB max at 0.1 MHz to 100 MHz |
| Кол-во выводов | 16 |
| Dc bias current | 8 mA |
| Диап. частот | 0.1 MHz to 100 MHz |
| Описание | Audio Transformers / Signal Transformers 10/100 BASE-T 0C-70C 1-PORT |
| Класс горючести | UL94V-0 |
| Примечание | Трансформатор Ethernet 10/100Base-T 1CT:1CT 12.7x6.9x5.6mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | 0°C to +70°C |
| Описание (англ.) | Telecom Transformer 1CT:1CT 16Term. Gull Wing SMD Automotive |
| Рабочая температура | -40...+85C |
