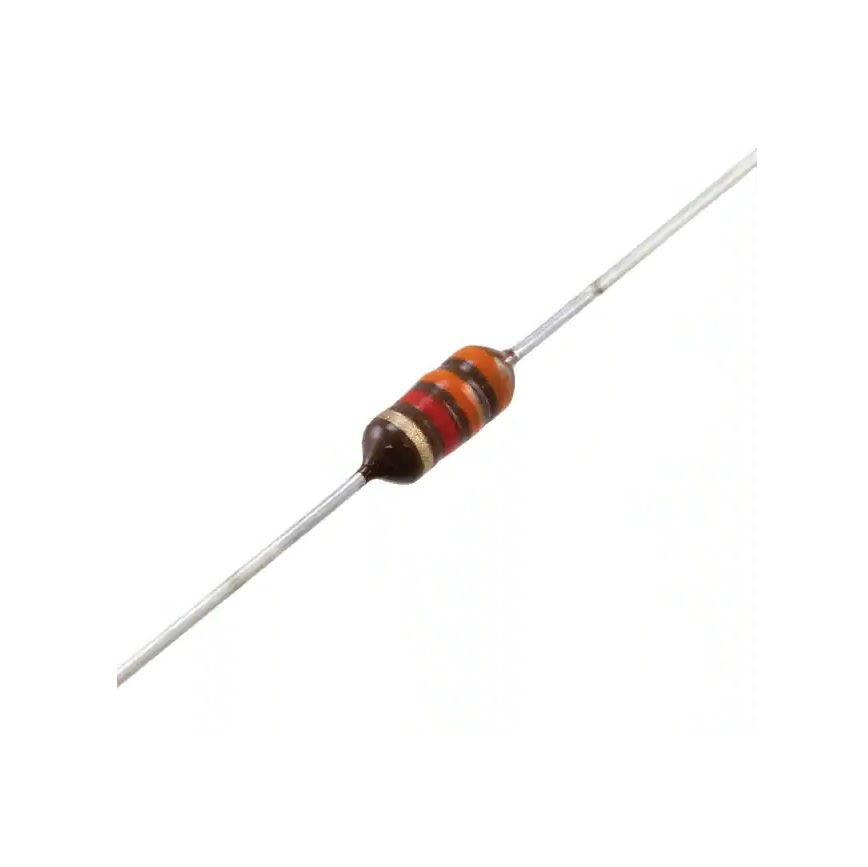

Катушка индуктивности на цилиндрическом сердечнике высокочастотная 3.3мГн ±5% 100кГц 40Q-фактор Феррит 62мА 59.5Ом по постоянному току аксиальная автомобильного применения лента на катушке
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
3 795 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:3 795 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,70 |
| от 56 | 36,24 |
| от 111 | 33,40 |
| от 221 | 31,26 |
| от 442 | 29,66 |
Описание
Катушка индуктивности TDK-EPCOS с ферритовым сердечником в аксиальном корпусе 4×9,2 мм. Рассчитана на индуктивность 3,3 мГн с точностью ±5%, ток до 62 мА и сопротивление по постоянному току 59,5 Ом. Высокий Q-фактор (40) на частоте 100 кГц обеспечивает эффективную работу в ВЧ-цепях. Применяется в автомобильной электронике и промышленных фильтрах.
Технические характеристики
| Серия | BC series |
| Вес | 0.38 g |
| Материал | ferrite drum core |
| Тип монтажа | THT |
| Упаковка | tape and reel, axial taping |
| Пайка | wave soldering compatible, lead-free solderable (Sn95.5Ag3.8Cu0.7, 245±5°C, 3±0.3s) |
| Допуск | ±5% |
| Размеры | Длина корпуса: 9.2 mm; Диаметр корпуса: 4 mm |
| Индуктивность | 3300 μH |
| Применение | RF blocking, filtering, decoupling, interference suppression, automotive, antenna systems, energy-saving lamps, entertainment electronics |
| Расстояние между выводами | 12.5 mm |
| Корпус | 4*9.2 |
| Q factor min | 40 |
| Диаметр вывода | 0.8 mm max |
| Код заказа | B78108S1335J000 |
| Ном. ток | 62 mA |
| Соответствие RoHS | Да |
| Климатическая категория | 55/125/56 |
| Сопротивление DC макс. | 59.5 Ω |
| Номинальная температура | +40 °C |
| Темп. диапазон | -55 °C to +125 °C |
| Примечание | 3300uH 62mA |
| Q measurement frequency | 0.252 MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Мин. частота собственного резонанса | 0.9 MHz |
| Описание (англ.) | RF Choke Drum Core 3.3mH 5% 100KHz 40Q-Factor Ferrite 62mA 59.5Ohm DCR AXL Automotive T/R |
