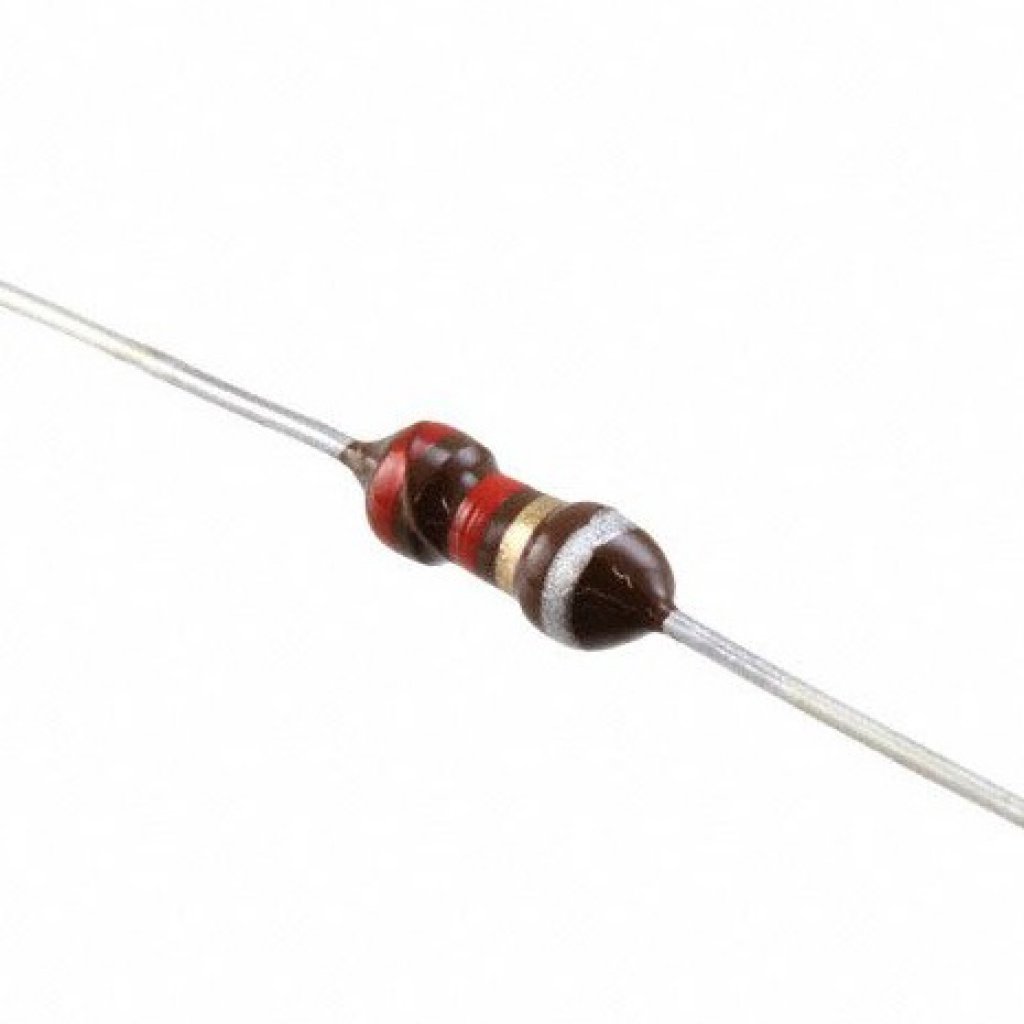

Аксиальная индуктивность 2.2mH 5% 100KHz 40Q-Factor Ferrite 80mA 34.7Ohm DCR AXL Automotive T/R (4x9,2mm)
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
4 964 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:4 964 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,97 |
| от 153 | 21,79 |
| от 306 | 20,06 |
| от 611 | 18,56 |
| от 1 221 | 17,56 |
Описание
Аксиальный дроссель RF Choke на 2.2 мГн от TDK-EPCOS. Компонент рассчитан на ток до 80 мА, имеет допуск 5% и добротность не менее 40 на частоте 100 кГц. Выполнен в корпусе 4x9,2 мм с ферритовым сердечником и осевыми выводами для монтажа в отверстия. Применяется в автомобильной электронике и промышленных устройствах для подавления высокочастотных помех.
Технические характеристики
| RoHS | RoHS-compatible |
| Тип | RF choke |
| Серия | BC |
| Вес | 0.38g |
| Покрытие | Flame-retardant lacquer |
| Маркировка | color bands per IEC 60062 |
| Корпус | 4*9.2 |
| Упаковка | taped, reel packing (5000 pcs) |
| Winding | Enamel copper wire |
| Тип монтажа | THT |
| Упаковка | Taped, Ammo and reel packing |
| Пайка | wave soldering |
| Клеммы | Axial leads, Cu, electroplated Ni and pure tin |
| Допуск | ±5% |
| Размеры | 4mm x 9.2mm |
| Индуктивность | 2200μH |
| Артикул | B78108S1225J000 |
| Конструкция | Ferrite drum core |
| Производитель | EPCOS |
| Q factor min | 40 |
| Материал сердечника | Ferrite drum |
| Материал выводов | Cu, Ni and Sn plating |
| Ном. ток | 80mA |
| Паяемость | Sn95.5Ag3.8Cu0.7, +245°C ±5°C, 3s ±0.3s |
| Соответствие RoHS | Да |
| Климатическая категория | 55/125/56 |
| Сопротивление DC макс. | 34.7Ω |
| Номинальная температура | +40°C |
| Measuring frequency | 100kHz |
| Темп. хранения | -25°C to +40°C |
| Q measurement frequency | 0.252MHz |
| Lead tensile strength min | 20N |
| Диап. темп. хр. | -25°C to +40°C |
| Диап. раб. темп. | -55°C to +125°C |
| Мин. частота собственного резонанса | 1.1MHz |
| Стойкость к теплу пайки | +260°C ±5°C, 10s |
| Inductance measurement frequency | 100kHz |
| Inductance change at rated current | ≤10% |
| Inductance decrease at rated current | ≤10% at I_R, +20°C |
