EFD30/15/9 1sections 12pins max t 180° каркас
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
667 шт.
Норм. уп.: 150
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт150,51 ₽
Сумма1 505,10 ₽
+ доплата 490,00 ₽
В наличии667 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 140,68 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 505,10 ₽. До заказа без доплаты не хватает 15 794,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 505,10 ₽
Описание

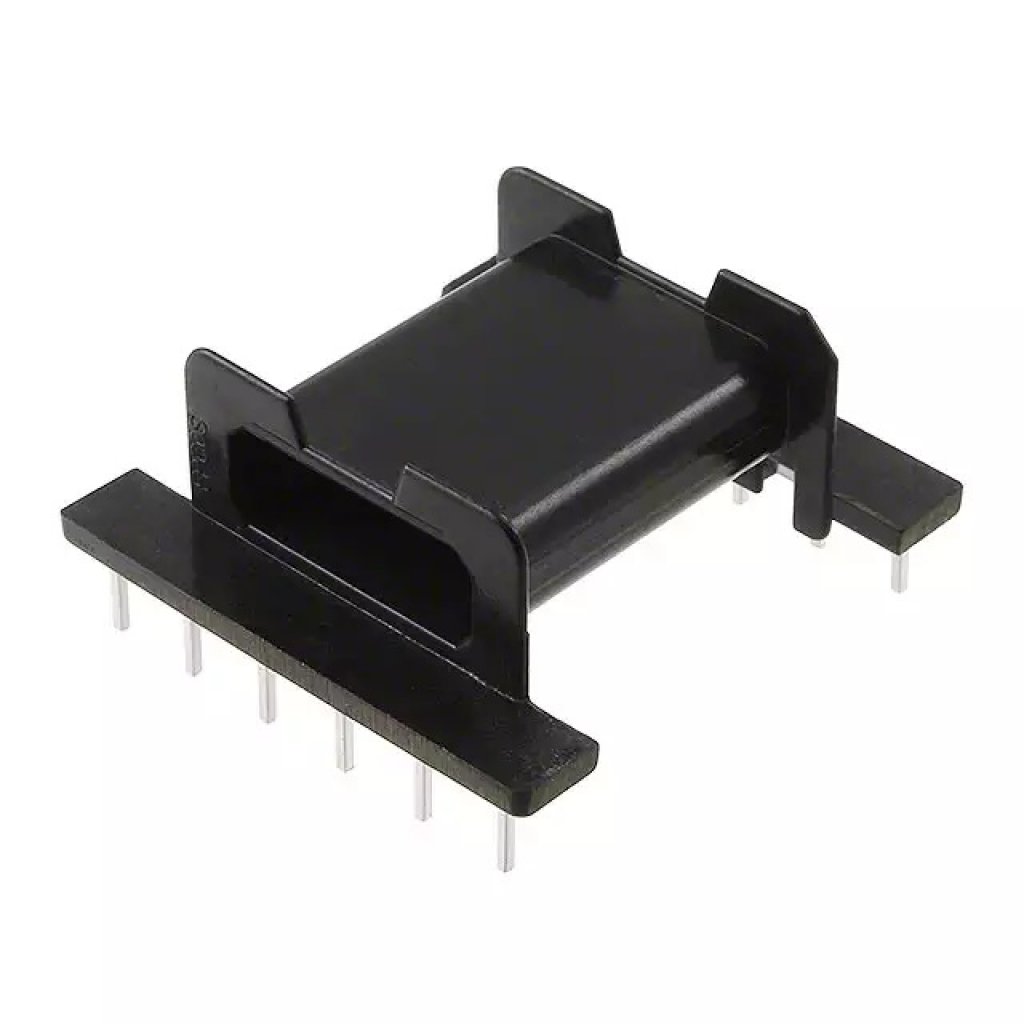

Каркас катушки (Coil Former) от TDK-EPCOS для ферритовых сердечников EFD30/15/9. Выполнен из черного пластика, рассчитан на максимальную рабочую температуру до 180°C. Конструкция включает одну секцию и 12 выводов для монтажа обмотки. Применяется в производстве трансформаторов и дросселей для импульсных источников питания.
Технические характеристики
| Тип | Coil former for EFD30/15/9 core |
| Материал | GFR thermosetting plastic (UL 94 V-0, insulation class H, max 180°C) |
| Тип монтажа | THT |
| Артикул | B66424W1012D001 |
| Шаг выводов, мм | 5 |
| Размеры мм | Ширина: 21.7; Высота: 8.3; Длина: 30 |
| Паяемость | IEC 60068-2-20, test Ta, method 1 (aging 3): 235°C, 2s |
| Тип аксессуара | Bobbin (Coil Former), Horizontal |
| Кол-во выводов | 12 |
| Диаметр вывода | 1.3 |
| Winding area mm2 | 52.3 |
| Описание | BOBBIN COIL FORMER EFD 30X15X9 |
| Pin length min mm | 20.1 |
| Количество секций | 1 |
| Mean turn length mm | 56.7 |
| Примечание | EFD30*15*9 каркас 1сек 12выв max t 180° |
| Корпус по производителю | EFD 30 x 15 x 9 |
| Тип упаковки | Коробка с паллетами |
| Раб. темп. макс. | 180°C |
| Стойкость к теплу пайки | IEC 60068-2-20, test Tb, method 1B: 350°C, 3.5s |
| Описание (англ.) | Ferrite Accessories Coil Former Black Plastic |
| Совместимые изделия | EFD |
| Winding resistance factor uohm | 37.3 |
