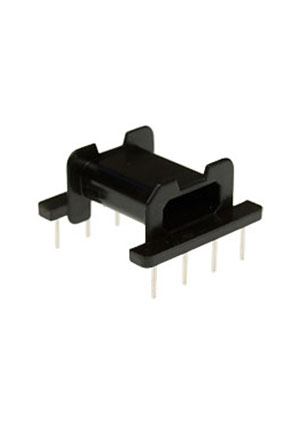

B66418W1008D1, B66418W1008D001, =B1008 каркас EFD 20/10/7
У поставщика
ПроизводительTDK EPCOS
У поставщиков
1 700 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт111,78 ₽
Сумма11 178,00 ₽
В наличии1 700 шт
от 100 штюрлицам и ИП
от 200 — 98,98 ₽ (−11%)
100 шт · Склад 12 · 11 178,00 ₽
Описание
Каркас катушки B66418W1008D1 от TDK EPCOS для сердечников серии EFD 20/10/7. Выполнен из термореактивного пластика GFR (UL 94 V-0) с 8 квадратными выводами для THT-монтажа и шагом 5 мм. Рабочая температура до 155°C, изоляция класса F. Применяется в импульсных трансформаторах и дросселях для промышленной автоматики.
Технические характеристики
| Цвет | Чёрный |
| Материал | GFR thermosetting plastic (UL 94 V-0) |
| Тип монтажа | THT |
| Тип вывода | squared pins |
| Кол-во выводов | 8 |
| Размеры | Ширина: 20±0.2mm; Высота: 9.2+0.1mm; Шаг выводов: 5mm (3 x 5 = 15mm); Общая длина: 14.8mm (multiple references); Диаметр монтажного отверстия: ø1.3+0.1mm |
| Код заказа | B66418W1008D001 |
| Паяемость | IEC 60068-2-20, test Ta, method 1 (aging 3): 235°C, 2s |
| Yoke material | stainless spring steel |
| Тип аксессуара | Bobbin (Coil Former), Horizontal |
| Тип компонента | coil_former |
| Yoke thickness | 0.3mm |
| Класс изоляции | F |
| Описание | BOBBIN COIL FORMER EFD 20X10X7 |
| Section parameters | Cross section A N: 28.1 mm²; Resistance factor A R: 49.2 µΩ; Mean length per turn l N: 40.2 mm |
| Yoke ordering code | B66418B2000X000 |
| Associated core series | EFD 20/10/7 |
| Yoke quantity required | 2 |
| Корпус по производителю | EFD 20 x 10 x 7 |
| Раб. темп. макс. | 155°C |
| Термостойкость пайки | IEC 60068-2-20, test Tb, method 1B: 350°C, 3.5s |
| Совместимые изделия | EFD |
| Associated core ordering codes | B66417G0000X608, B66417G0000X149, B66417G0000X187, B66417G0000X197, B66417U0100K187, B66417U0160K187, B66417U0250K187, B66417U0330K187, B66417U0400H187, B66417U0450L187 |
