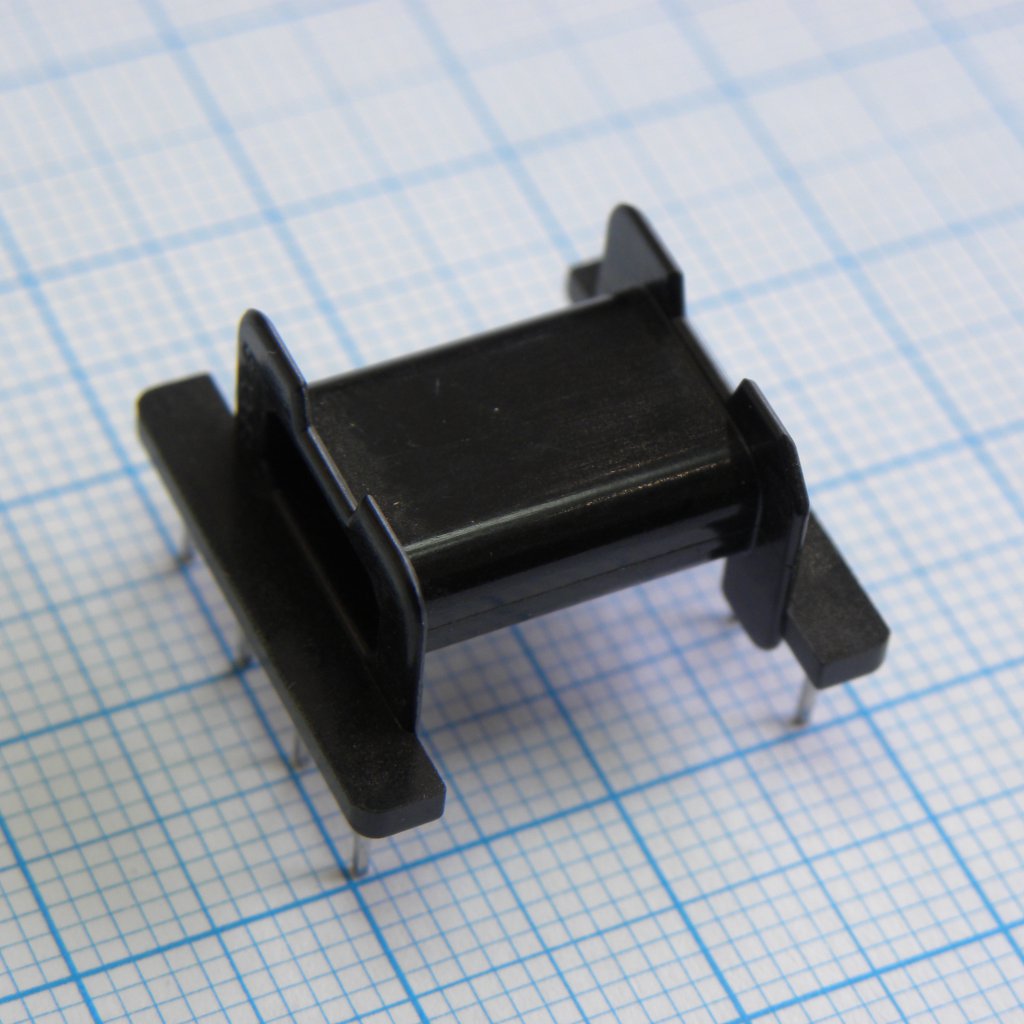

Каркас для сердечников EFD20/10/7 (дополнительно требуются 2 скобы B66418B2000X000)
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 064 шт.
Норм. уп.: 630
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт60,62 ₽
Сумма909,30 ₽
+ доплата 490,00 ₽
В наличии1 064 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 34 — 55,91 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 909,30 ₽. До заказа без доплаты не хватает 16 390,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 909,30 ₽
Описание
Каркас для сердечников EFD20/10/7 от TDK-EPCOS. Предназначен для установки на сердечник указанного типоразмера, для фиксации дополнительно требуются две скобы B66418B2000X000. Поставляется в упаковке типа «палетта». Применяется при сборке трансформаторов и дросселей в импульсных источниках питания и промышленной электронике.
Технические характеристики
| Контактов | 8 |
| Цвет | Чёрный |
| Материал | GFR thermosetting plastic (UL 94 V-0, insulation class H, max operating temperature 180°C) |
| Тип монтажа | THT |
| Секции | 1 |
| Типоразмер сердечника | EFD 20/10/7 |
| Размеры | Ширина: 9.2+0.1 mm; Высота: 6.3 max mm; Длина: 20±0.2 mm; Расстояние между отверстиями: 3 x 5 = 15 mm; Отв. монтажа: ø1.3+0.1 mm |
| Pin marking | Pin 1 marking |
| Winding area | 28.1 mm^2 |
| Паяемость | IEC 60068-2-20, test Ta, method 1 (aging 3): 235°C, 2s |
| Yoke material | Stainless spring steel (0.3 mm) |
| Тип аксессуара | Bobbin (Coil Former), Horizontal |
| Тип компонента | coil former |
| Описание | Ferrite Cores & Accessories CF-EFD20-H-1S-8PW |
| Конфиг. выводов | 1 2 3 4 / 8 7 6 5 |
| Mean length of turn | 40.2 mm |
| Resistance per turn | 49.2 µΩ |
| Accessories required | 2 yokes B66418B2000X000 |
| Примечание | каркас |
| Корпус по производителю | EFD 20 x 10 x 7 |
| Тип упаковки | Palette (палетта) |
| Макс. раб. темп. | 180°C |
| Стойкость к теплу пайки | IEC 60068-2-20, test Tb, method 1B: 350°C, 3.5s |
| Описание (англ.) | EFD20/10/7 |
| Совместимые изделия | EFD |
