Каркас намоточный для сердечника EFD15
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
468 шт.
Норм. уп.: 960
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт144,45 ₽
Сумма1 444,50 ₽
+ доплата 490,00 ₽
В наличии468 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 14 — 135,03 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 444,50 ₽. До заказа без доплаты не хватает 15 855,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 444,50 ₽
Описание

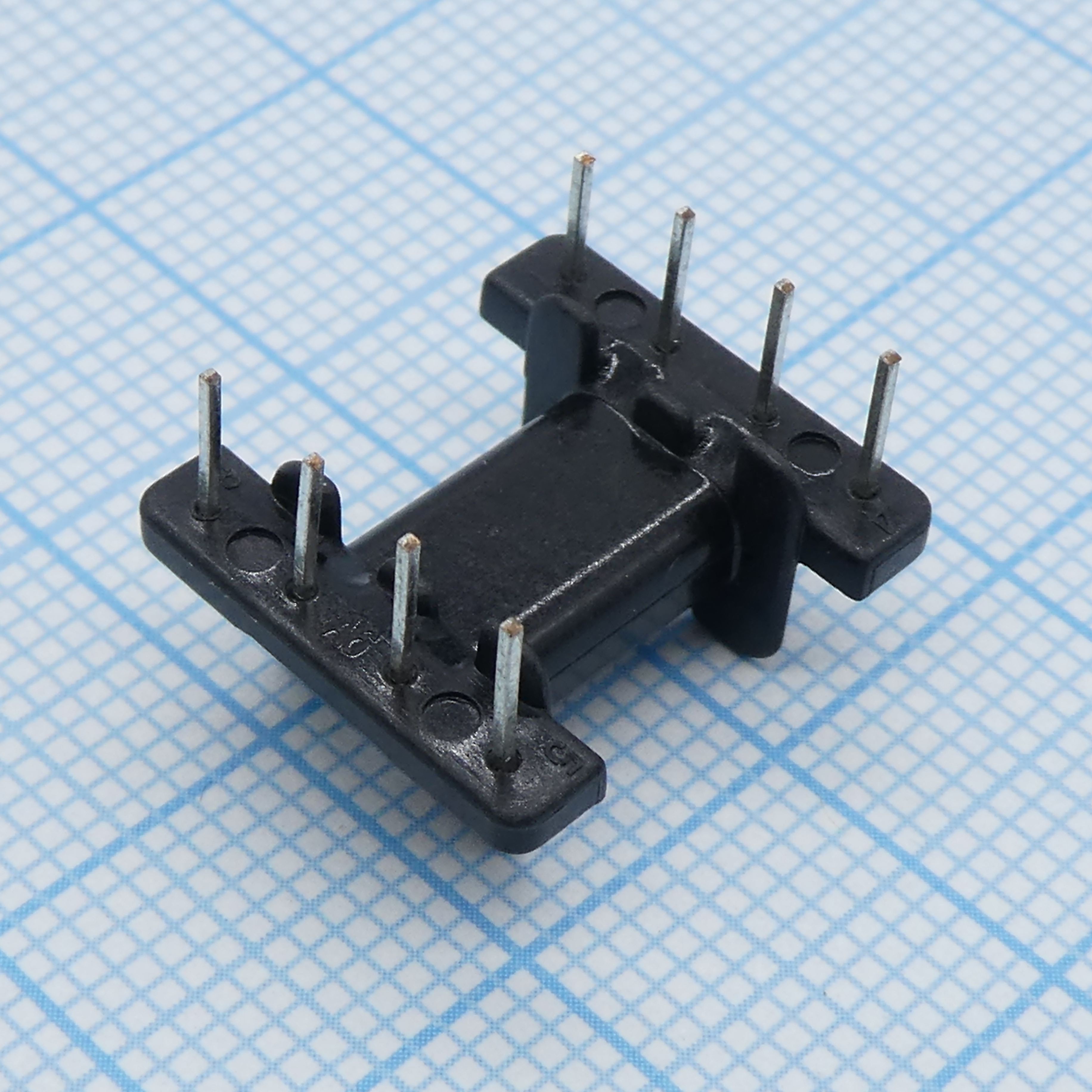

Каркас намоточный для сердечника EFD15 от TDK-EPCOS. Выполнен в односекционном исполнении с 8 выводами, поставляется россыпью. Подходит для сборки трансформаторов и дросселей в импульсных источниках питания.
Технические характеристики
| Корпус | EFD15 |
| Материал | GFR thermosetting plastic |
| Тип монтажа | THT |
| Тип вывода | squared pins |
| Паяемость | 235°C, 2s |
| Тип аксессуара | Bobbin (Coil Former), Horizontal |
| Тип компонента | coil former (bobbin) |
| Кол-во выводов | 8 |
| Класс изоляции | H (180°C) |
| Mean turn length | 35.9 mm |
| Описание | BOBBIN COIL FORMER EFD 15X8X5 |
| Класс горючести | UL 94 V-0 |
| Resistance per turn | 79.7 µΩ |
| Примечание | каркас 1сек 8выв |
| Сечение обмотки | 15.5 mm2 |
| Корпус по производителю | EFD 15 x 8 x 5 |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 180 °C |
| Термостойкость пайки | 350°C, 3.5s |
| Совместимые изделия | EFD |
