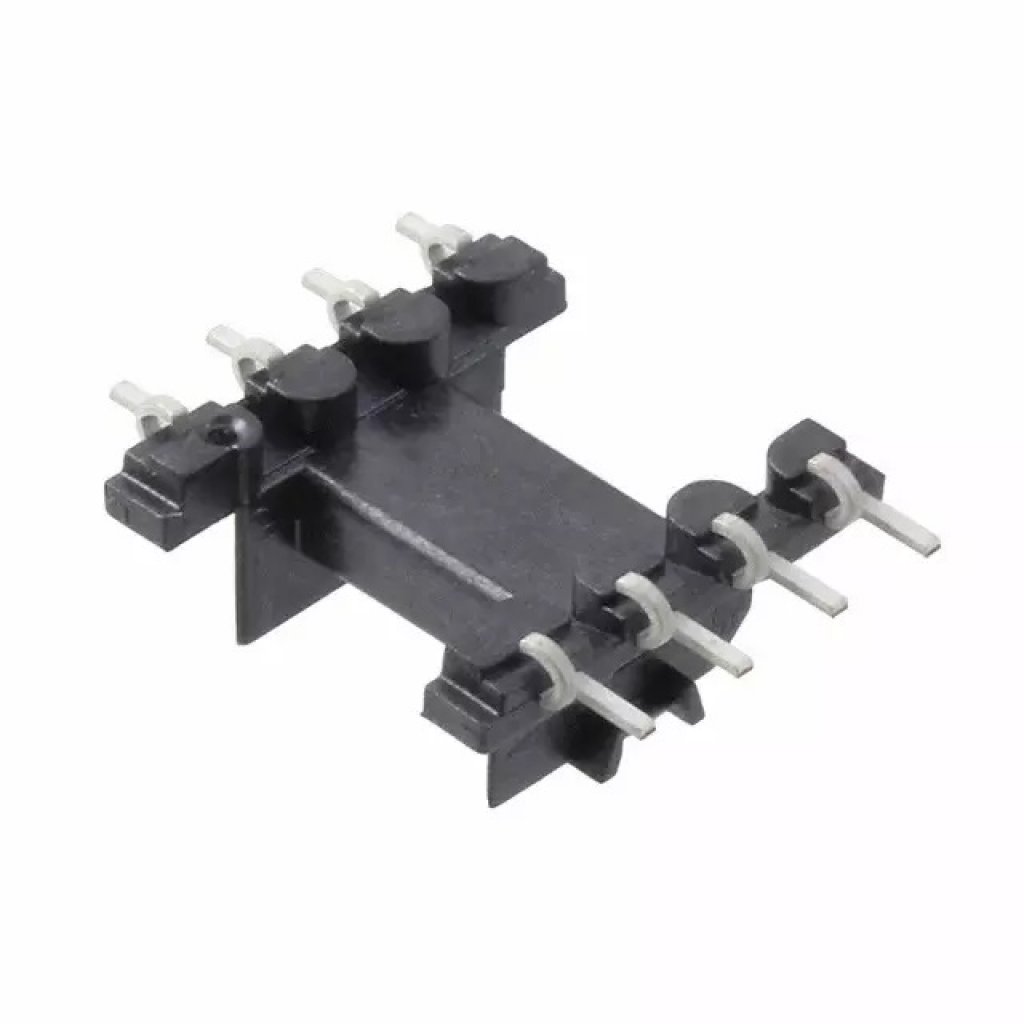

EFD 15/8/5 8pins SMD каркас B66414B6008T001
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 065 шт.
Норм. уп.: 144
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт98,62 ₽
Сумма986,20 ₽
+ доплата 490,00 ₽
В наличии1 065 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 21 — 91,67 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 986,20 ₽. До заказа без доплаты не хватает 16 313,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 986,20 ₽
Описание
Каркас для катушки индуктивности EFD 15/8/5 от TDK-EPCOS. Выполнен из жидкокристаллического полимера, рассчитан на 8 выводов и монтаж по технологии SMD. Подходит для сборки трансформаторов и дросселей в импульсных источниках питания.
Технические характеристики
| Цвет | Чёрный |
| Серия | EFD 15/8/5 |
| A value | 66.7 µΩ |
| Материал | GFR liquid crystal polymer |
| Тип монтажа | SMD |
| Секции | 1 |
| Кол-во выводов | 8 |
| Шаг выводов | 2.54 mm |
| Клеммы | 8 |
| Форма сердечника | E core with flattened lower center leg |
| Размеры | Ширина: 10.55 ±0.15 mm; Высота: 8.85 mm min; Длина: 15.0 ±0.2 mm; Длина вывода: 3.8 mm; Диаметр штыря: 0.45 mm; Диаметр монтажного отверстия: 1 +0.1 mm |
| Core weight | 2.8 g/set |
| Core set type | EFD 15/8/5 |
| Код заказа | B66414B6008T001 |
| Паяемость | IEC 60068-2-58, test Td, method 6 (Group 3): 245 °C, 3 s |
| Тип клеммы | J terminals |
| Yoke material | Stainless spring steel (0.25 mm) |
| Тип компонента | SMD coil former |
| Ul flamability | UL 94 V-0 |
| Winding area AN | 18.1 mm² |
| Класс изоляции | IEC 60085 class F |
| Описание | Ferrite Cores & Accessories COIL FORMER Laperos C 130 |
| Core sum l over A | 2.27 mm⁻¹ |
| Material approval | E83005 (M) |
| Core delivery mode | single units |
| Core min area Amin | 12.2 mm² |
| Core ordering code | B66413 |
| Направление монтажа | Preferred assembly direction from the top |
| Yoke ordering code | B66414B2000X000 |
| Gapped core options | N87 100nH: AL: 100 ±10% nH; Μe: 180; Air gap g: 0.17 mm; Код заказа: B66413U0100K187; N87 160nH: AL: 160 ±15% nH; Μe: 288; Air gap g: 0.08 mm; Код заказа: B66413U0160L187 |
| Material trade name | Vectra C 130 |
| Mean turn length lN | 35.1 mm |
| Pcb layout pin rows | 2 rows of 4 pins |
| Примечание | EFD15*8*5 8выв. SMD каркас |
| Core material options | N49: AL: 600 +30/-20% nH; PV: < 0.11 W/set (50 mT, 500 kHz, 100 °C); Μe: 1080; Код заказа: B66413G0000X149; N87: AL: 780 +30/-20% nH; PV: < 0.28 W/set (200 mT, 100 kHz, 100 °C); Μe: 1400; Код заказа: B66413G0000X187; N97: AL: 820 +30/-20% nH; PV: < 0.23 W/set (200 mT, 100 kHz, 100 °C); Μe: 1480; Код заказа: B66413G0000X197 |
| Material manufacturer | TICONA |
| Core effective area Ae | 15 mm² |
| Рекомендуемая топология PCB | Pin hole spacing x: 11.25 mm; Pin hole spacing y: 3.75 mm; Диаметр монтажного отверстия: 1 +0.1 mm |
| Yoke quantity required | 2 |
| Calculation factors N87 | K1 25C: 29.7; K2 25C: -0.676; K3 25C: 44.2; K4 25C: -0.796; K3 100C: 33.2; K4 100C: -0.873; Validity range K1 K2: 0.10 mm < s < 1.00 mm; Validity range K3 K4: 30 nH < AL < 280 nH |
| Тип упаковки | Palette (палетта) |
| Core effective volume Ve | 510 mm³ |
| Cover plate ordering code | B66414A7000X000 |
| Раб. темп. макс. | 155 °C |
| Стойкость к теплу пайки | IEC 60068-2-58, test Td, method 6 (Group 3): 255 °C, 10 s |
| Описание (англ.) | Ferrite Accessories Coil Former Black Liquid Crystal Polymer |
| Core effective path length le | 34 mm |
| Wire wrap soldering temperature | 400 °C, 1 s |
