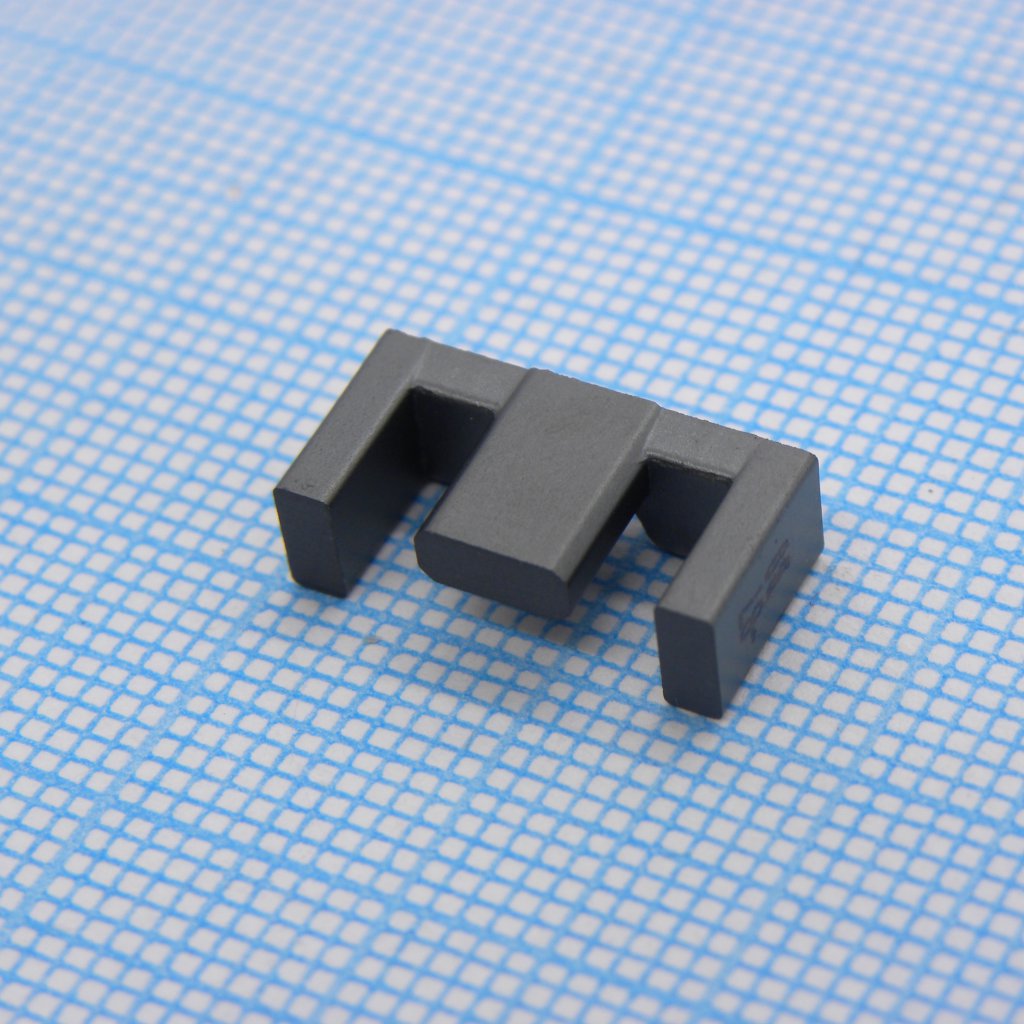

Сердечник Ш-образный B66413G0000X187
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
14 005 шт.
Норм. уп.: 384
Цены поставщиков
Склад 13
В наличии:14 005 шт
Срок поставки: до недели
Норм. уп.: 384
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,83 |
| от 384 | 8,72 |
| от 768 | 7,82 |
| от 1 536 | 7,07 |
| от 2 688 | 6,58 |
Описание
Сердечник Ш-образный B66413G0000X187 производства TDK-EPCOS (EPCOS) предназначен для использования в высокочастотных трансформаторах и дросселях. Выполнен из ферритового материала N87, обеспечивающего низкие потери и стабильную работу в широком диапазоне частот. Конструкция сердечника позволяет эффективно наматывать обмотки, минимизируя паразитные параметры. Применяется в импульсных источниках питания, преобразователях и фильтрах помех.
Технические характеристики
| Gapped | Нет |
| Серия | B66413 |
| Особенности | E core with flattened lower center leg, especially flat transformer design |
| Материал | N87 |
| Core size | 15/8/5 |
| Core shape | EFD |
| Размеры | 15 x 8 x 5 mm |
| Потери мощности | <0.28 W/set at 200 mT, 100 kHz, 100°C |
| Применение | DC/DC converters |
| Core factor | 2.27 mm^-1 |
| Способ поставки | single units |
| Код заказа | B66413G0000X187 |
| Тип компонента | ferrite_core |
| Weight per set | 2.8 g |
| Effective volume | 510 mm^3 |
| Описание | Ferrite Cores & Accessories EFD15/8/5-N87 |
| Min cross section | 12.2 mm^2 |
| Примечание | EFD 15/8/5 N87 780 +30/–20% |
| Effective path length | 34 mm |
| Inductance factor A L | 780 nH |
| Effective permeability | 1400 |
| Effective cross section | 15 mm^2 |
| Тип упаковки | Palette (палетта) |
| Inductance factor tolerance | +30/-20% |
| Описание (англ.) | Ferrite Core EFD Core N87 780nH -20% to 30% |
