ETD59/31/22 1sections 24pins max t 180° каркас
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
737 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:737 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 303,17 |
| от 14 | 287,25 |
| от 28 | 274,60 |
| от 80 | 263,49 |
| от 120 | 255,98 |
Описание

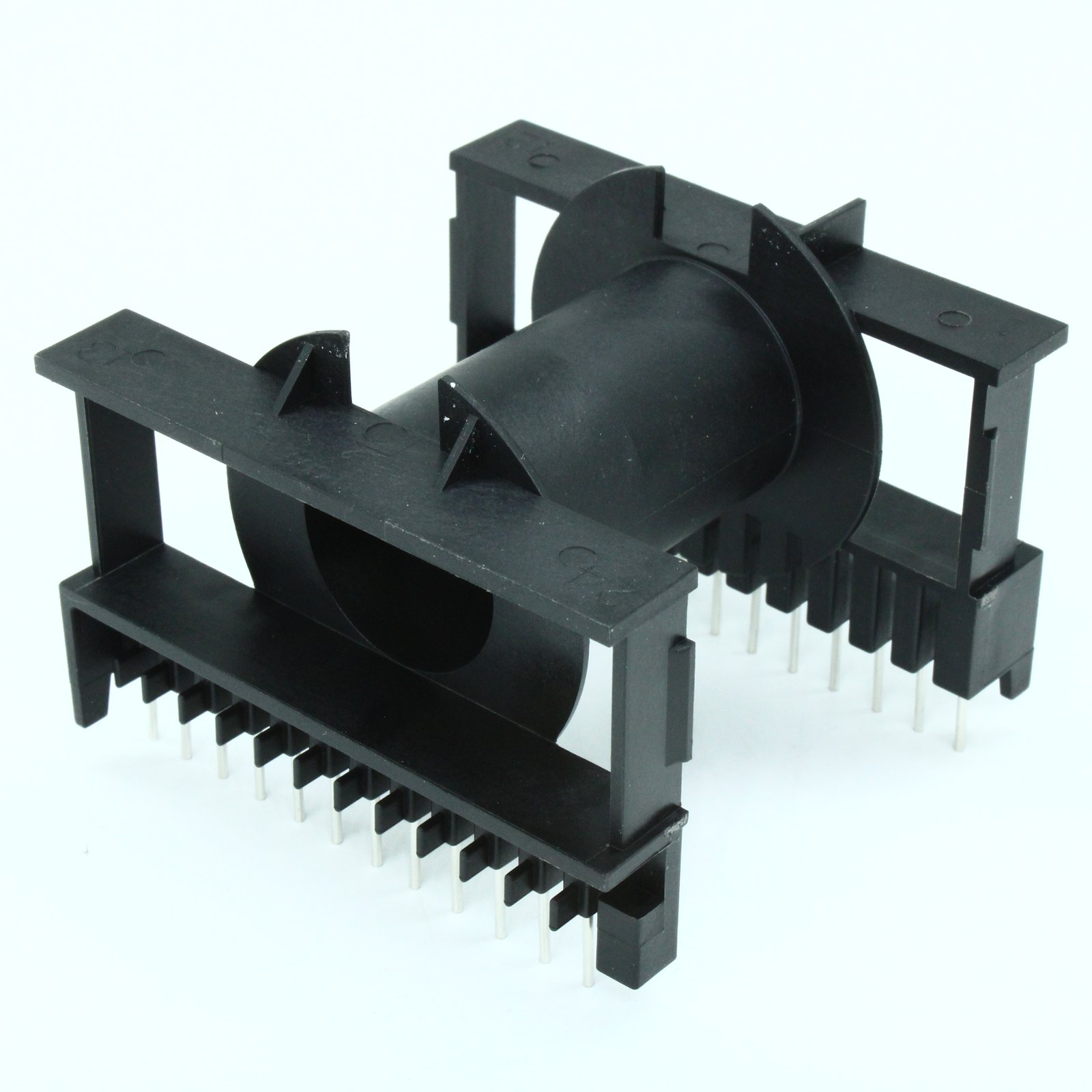

Каркас катушки ETD59/31/22 от TDK-EPCOS, выполненный в односекционном исполнении с 24 выводами. Предназначен для монтажа на ферритовый сердечник стандартного типоразмера ETD 59. Конструкция рассчитана на работу при температурах до 180 °C, что обеспечивает применение в силовых трансформаторах и дросселях с повышенными тепловыми нагрузками.
Технические характеристики
| Тип | coil_former |
| A value | 10.0µΩ |
| Материал | GFR polyterephthalate (Rynite FR530) |
| Тип монтажа | THT |
| Шаг выводов | 5.08mm |
| Размеры | Width max: 43.7mm; Макс. высота: 24.9mm; Макс. длина: 66.2mm |
| Диаметр штыря | 1.6mm +0.15 |
| Winding area | 365.6mm² |
| Паяемость | 235°C, 2s (IEC 60068-2-20 Test Ta method 1) |
| Кол-во выводов | 24 |
| Класс изоляции | H |
| Mean turn length | 106.1mm |
| Описание | Ferrite Cores & Accessories COIL FORMER RNITE FR 530 |
| Core compatibility | ETD 59/31/22 |
| Number of sections | 1 |
| Класс горючести | UL 94 V-0 |
| Примечание | ETD59/31/22 карк.1секц. 24выв. max t 180° 1шт |
| Тип упаковки | Bulk (россыпь) |
| Раб. темп. макс. | 180°C |
| Термостойкость пайки | 350°C, 3.5s (IEC 60068-2-20 Test Tb method 1B) |
| Описание (англ.) | Ferrite Accessories Coil Former Black Polyterephthalate |
