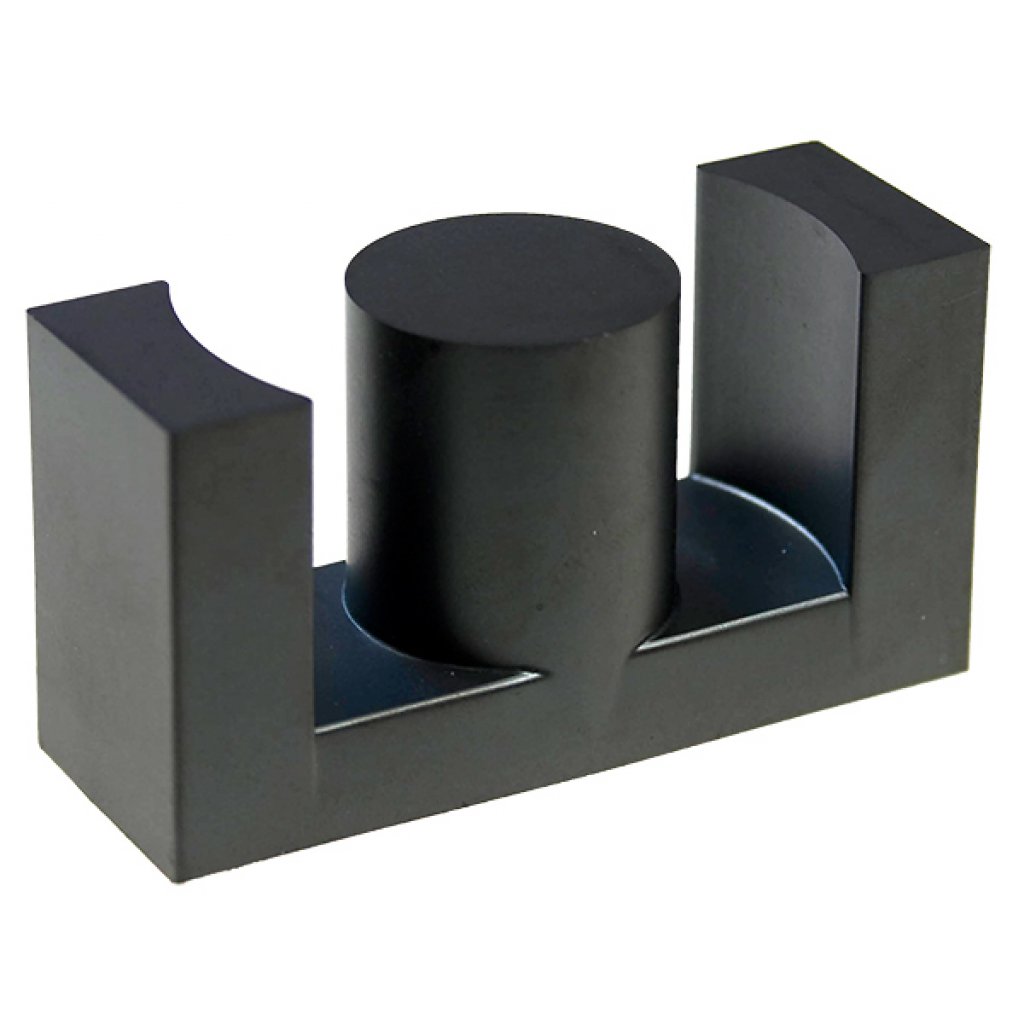

Сердечник ферритовый ETD59/31/22 N87 5300nH +30/-20%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
268 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:268 шт
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 495,47 |
| от 5 | 468,40 |
| от 10 | 446,34 |
| от 19 | 429,95 |
| от 40 | 417,76 |
Описание
Сердечник ферритовый ETD59/31/22 от TDK-EPCOS (EPCOS) выполнен из материала N87. Компонент предназначен для использования в высокочастотных трансформаторах и дросселях импульсных источников питания. Характеризуется индуктивностью 5300 нГн с допуском +30/-20% и стандартным для серии ETD59 геометрическим размером.
Технические характеристики
| Gap | Ungapped |
| Width | 0.870" (22.10mm) |
| Finish | Uncoated |
| Height | 1.228" (31.20mm) |
| Length | 2.354" (59.80mm) |
| Серия | B66397, B66398 |
| Корпус | ETD 59/31/22 |
| Material | N87 |
| Материал | N87 |
| Тип монтажа | THT |
| Core Type | ETD |
| Core loss | < 5.20 W/set (100 mT, 100 kHz, 100 °C) |
| Тип сердечника | ETD 59/31/22 |
| Размеры | 59.8±1.4 mm x 43.6+2.2 mm |
| Способ поставки | single units |
| Код заказа | B66397G0000X187 |
| Паяемость | IEC 60068-2-20, test Ta, method 1: 235 °C, 2 s |
| Yoke material | Stainless spring steel (0.4 mm) |
| Coil former pins | 24 |
| Описание | FERRITE CORE ETD N87 1PC |
| Темп. диапазон | max operating temperature 180 °C (insulation class H) |
| Ungapped al value | 1590 nH |
| Al value tolerance | +30/-20% |
| Approximate weight | 260 g/set |
| Yoke ordering code | B66398A2000X000 |
| Coil former material | GFR polyterephthalate (UL 94 V-0) |
| Coil former sections | 1 |
| Initial permeability | 5300 |
| Примечание | ETD59*31*22 N87 серд. 5300nH +30/-20%, 1шт |
| Effective core volume | 51200 mm^3 |
| Coil former resistance | 10.0 μΩ |
| Yoke quantity required | 2 |
| Supplier Device Package | ETD 59 x 31 x 22 |
| Тип упаковки | Palette (палетта) |
| Coil former winding area | 365.6 mm^2 |
| Coil former ordering code | B66398W1024T001 |
| Coil former winding length | 106.1 mm |
| Minimum cross sectional area | 368 mm^2 |
| Стойкость к теплу пайки | IEC 60068-2-20, test Tb, method 1B: 350 °C, 3.5 s |
| Описание (англ.) | ETD59/31/22 N87 5300nH +30/-20% |
| Effective cross sectional area | 368 mm^2 |
| Effective magnetic path length | 139 mm |
| Effective core parameter sum l over a | 0.38 mm^-1 |
