ETD49/25/16 N87 3800nH +30/-20%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
114 шт.
Норм. уп.: 120
Цены поставщиков
Склад 13
В наличии:114 шт
Срок поставки: до недели
Норм. уп.: 120
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 229,78 |
| от 6 | 226,76 |
| от 12 | 222,94 |
| от 23 | 217,79 |
| от 45 | 210,70 |
Описание

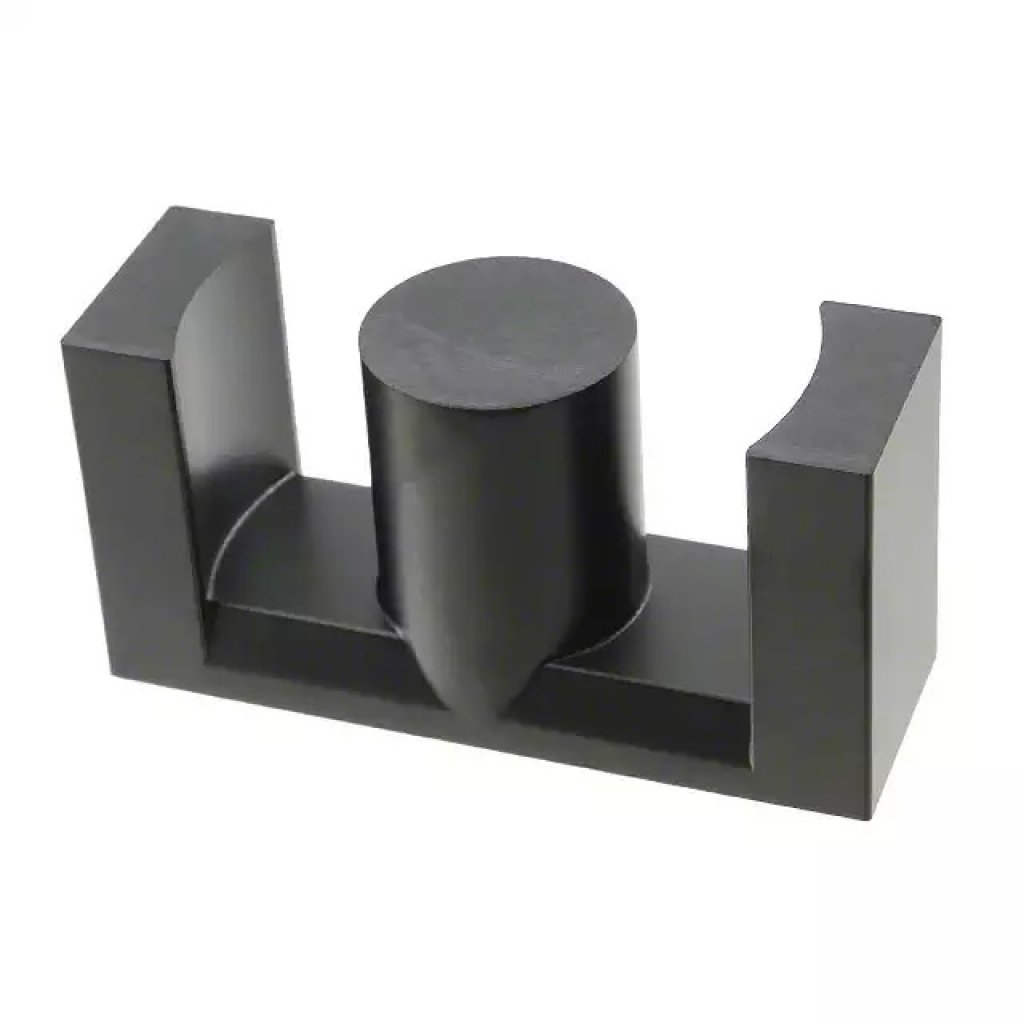

Сердечник ETD49/25/16 от TDK-EPCOS выполнен из феррита N87 с индуктивностью 3800 нГн (допуск +30/-20%). Размеры: 48,5 x 24,9 x 16,7 мм. Подходит для использования в импульсных трансформаторах блоков питания (SMPS).
Технические характеристики
| Серия | B66367 |
| Корпус | ETD 49/25/16 |
| Материал | N87 |
| Тип монтажа | THT |
| Стандарт | IEC 62317-6 |
| Ungapped | Допуск: +30/-20%; Потери мощности: < 12.40 W/set; Условия теста: 200 mT, 100 kHz, 100 °C; Inductance factor AL: 3800 nH; Effective permeability mue: 1630; Saturation flux density BS: 320 mT |
| Тип сердечника | ETD 49/25/16 |
| Частота | 100 kHz (test condition) |
| Размеры | Ширина: 25 mm; Высота: 16 mm; Длина: 49 mm |
| Потери мощности | < 12.40 W/set (200 mT, 100 kHz, 100 °C) |
| Аксессуары | Yoke: Материал: Stainless spring steel (0.4 mm); Код заказа: B66368A2000X000; Quantity required: 2; Coil former: Контактов: 20; Материал: GFR polyterephthalate, UL 94 V-0; Секции: 1; Паяемость: IEC 60068-2-20, 235 °C, 2 s; Ordering code B: B66368B1020T001; Ordering code W: B66368W1020T001; Класс изоляции: F max 155 °C (B66368B) or H max 180 °C (B66368W); Resistance factor AR: 11 μΩ; Average length per turn: 86 mm; Winding cross section AN: 269.4 mm^2; Стойкость к теплу пайки: 350 °C, 3.5 s |
| Материал сердечника | N87 |
| Способ поставки | single units |
| Код заказа | B66367G0000X187 |
| Validity range | AL: 120 nH < AL < 1160 nH; Air gap: 0.10 mm < s < 3.50 mm |
| Air gap examples | Mue: 444; AL nH: 1035; Gap mm: 0.2; Материал: N27; Код заказа: B66367G0200X1**, Mue: 225; AL nH: 525; Gap mm: 0.5; Материал: N87; Код заказа: B66367G0500X1**, Mue: 135; AL nH: 314; Gap mm: 1; Материал: N87; Код заказа: B66367G1000X1**, Mue: 100; AL nH: 230; Gap mm: 1.5; Материал: N87; Код заказа: B66367G1500X1**, Mue: 81; AL nH: 188; Gap mm: 2; Материал: N87; Код заказа: B66367G2000X1** |
| Gapped available | Да |
| Описание | Ferrite Cores & Accessories ETD49/25/16-N87 |
| Inductance factor | 3800 nH |
| Темп. диапазон | Max operating temperature coil former B: 155 °C; Max operating temperature coil former W: 180 °C |
| Calculation factors | N87: K1 25C: 314; K2 25C: -0.741; K3 25C: 485; K4 25C: -0.796; K3 100C: 460; K4 100C: -0.873 |
| Примечание | ETD49*25*16 N87 3800nH +30/-20% |
| Magnetic flux density | 320 mT (saturation) |
| Тип упаковки | Palette (палетта) |
| Magnetic characteristics | Sigma l over A: 0.54 mm^-1; Approximate weight: 124 g/set; Effective volume Ve: 24100 mm^3; Effective core length le: 114 mm; Effective cross section Ae: 211 mm^2; Minimum cross section Amin: 209 mm^2 |
| Описание (англ.) | Ferrite Core ETD Core 48.5mm 16.7mm 24.9mm SMPS Transformer |
