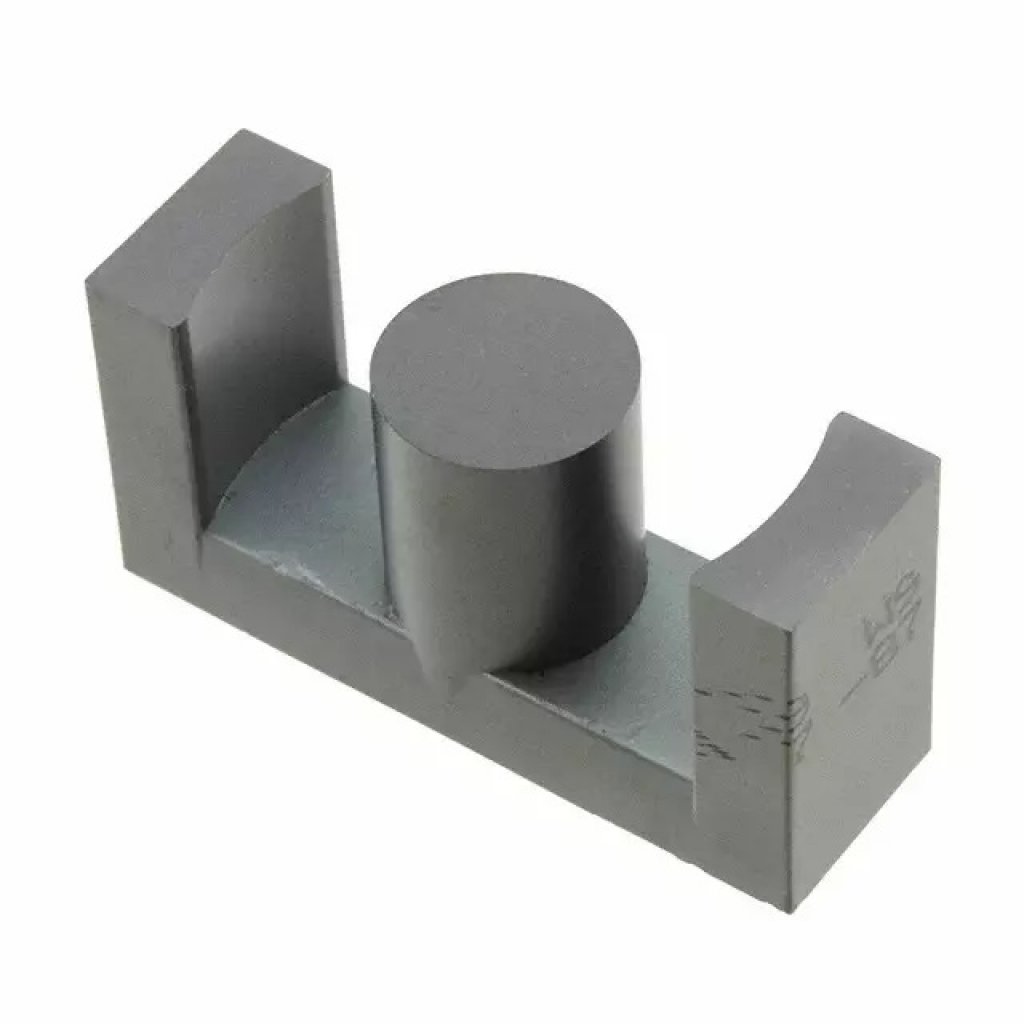

Сердечник ETD44/22/15 N87 3500nH +30/-20%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
901 шт.
Норм. уп.: 144
Цены поставщиков
Склад 13
В наличии:901 шт
Срок поставки: до недели
Норм. уп.: 144
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 135,60 |
| от 28 | 127,44 |
| от 56 | 120,98 |
| от 144 | 115,30 |
| от 288 | 111,46 |
Описание
Сердечник ETD44/22/15 от TDK-EPCOS (EPCOS) выполнен из феррита N87, предназначен для высокочастотных трансформаторов и дросселей в импульсных источниках питания. Модель имеет стандартный геометрический размер ETD44 и индуктивность 3500 нГн с допуском +30/-20%. Обеспечивает эффективную работу в силовой электронике благодаря низким потерям в материале N87.
Технические характеристики
| Gap | Ungapped |
| Width | 0.598" (15.20mm) |
| Finish | Uncoated |
| Height | 0.886" (22.50mm) |
| Length | 1.724" (43.80mm) |
| Серия | ETD 44/22/15 |
| Вес | 94g/set |
| Material | N87 |
| Материал | N87 |
| Стандарт | IEC 62317-6 |
| Core Type | ETD |
| Тип сердечника | ETD |
| Способ поставки | single units |
| Код заказа | B66365G0000X187 |
| Power loss pv | <9.40W/set |
| Паяемость | IEC 60068-2-20, test Ta, method 1 (aging 3): 235°C, 2s |
| Yoke material | Stainless spring steel (0.4mm) |
| H field for bs | 250A/m |
| Permeability ui | 1650 |
| Coil former pins | 18 |
| Frequency for bs | 10kHz |
| Описание | Ferrite Cores & Accessories ETD44/22/15 N87OL |
| Temperature for bs | 100°C |
| Yoke ordering code | B66366A2000X000 |
| Coil former b66366b | F, max operating temperature 155°C, color code black, Valox 420-SE0 |
| Coil former b66366w | H, max operating temperature 180°C, color code black, Rynite FR 530 |
| Effective volume ve | 17800mm3 |
| Coil former material | GFR polyterephthalate, UL 94 V-0 |
| Coil former sections | 1 |
| Inductance factor al | 3500nH +30/-20% |
| Validity range k1 k2 | 0.10mm < s < 3.50mm |
| Validity range k3 k4 | 110nH < AL < 1060nH |
| Примечание | ETD44*22*15 N87 3500nH +30/-20%, 1 шт |
| Core set configuration | one ungapped core (g=0mm) and one gapped core (g>0mm) |
| Yoke quantity required | 2 |
| Supplier Device Package | ETD 44 x 22 x 15 |
| Тип упаковки | Palette (палетта) |
| Calculation factor k1 25c | 262 |
| Calculation factor k2 25c | -0.74 |
| Calculation factor k3 25c | 420 |
| Calculation factor k4 25c | -0.796 |
| Calculation factor k3 100c | 382 |
| Calculation factor k4 100c | -0.873 |
| Power loss test conditions | 200mT, 100kHz, 100°C |
| Saturation flux density bs | 320mT |
| Coil former winding area an | 210mm2 |
| Coil former insulation class | IEC 60085 |
| Стойкость к теплу пайки | IEC 60068-2-20, test Tb, method 1B: 350°C, 3.5s |
| Описание (англ.) | Ferrite Core ETD44/22/15 N87 3500nH +30/-20% |
| Coil former mean turn length ln | 77.7mm |
| Minimum core cross section amin | 172mm2 |
| Coil former resistance factor ar | 12.7μΩ |
| Coil former ordering code b66366b | B66366B1018T001 |
| Coil former ordering code b66366w | B66366W1018T001 |
| Effective magnetic path length le | 103mm |
| Effective magnetic cross section ae | 173mm2 |
