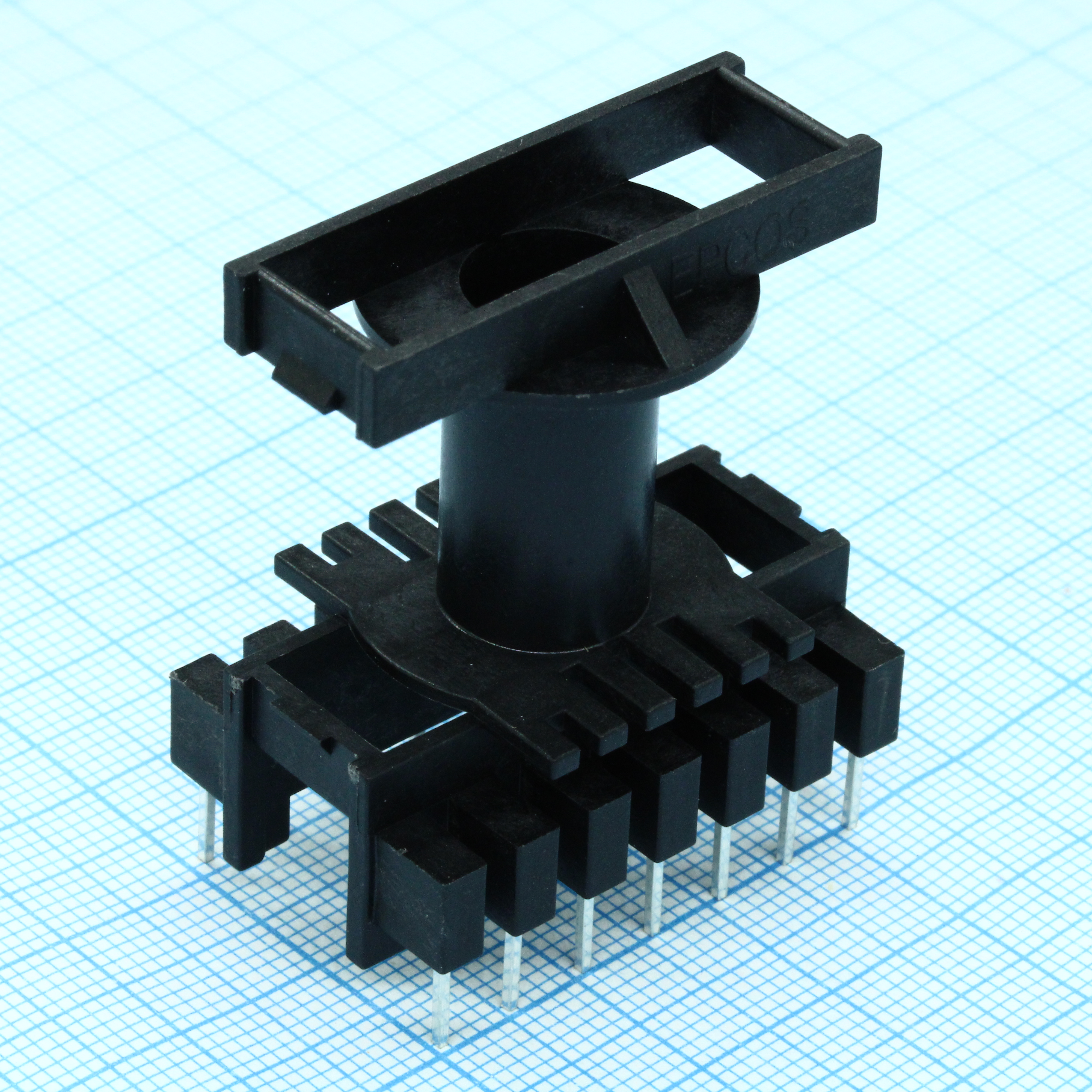

Каркас для сердечника ETD 29/16/10, вертикальный, 1 секция, 7+7 выводов
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
37 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт160,80 ₽
Сумма1 608,00 ₽
+ доплата 490,00 ₽
В наличии37 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 157,91 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 608,00 ₽. До заказа без доплаты не хватает 15 692,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 608,00 ₽
Описание
Каркас для сердечника ETD 29/16/10 от TDK-EPCOS. Вертикальная конструкция с одной секцией и 14 выводами (7+7). Подходит для намотки катушек индуктивности и трансформаторов. Применяется в импульсных источниках питания и силовой электронике.
Технические характеристики
| Материал | GFR polyterephthalate (UL 94 V-0) |
| Тип монтажа | THT |
| Секции | 1 |
| Кол-во выводов | 14 |
| Шаг выводов | 5.08 mm |
| Размеры | Ширина, макс.: 35.2 mm; Макс. высота: 11.8 mm; Макс. длина: 57.93 mm |
| Диаметр штыря | 1.6 mm +0.15 |
| Winding area | 97 mm² |
| Паяемость | 235 °C, 2 s (IEC 60068-2-20) |
| Yoke material | Stainless spring steel (0.3 mm) |
| Тип компонента | coil former (bobbin) |
| Класс изоляции | H (IEC 60085) |
| Mean turn length | 52.8 mm |
| Описание | Ferrite Cores & Accessories COIL FORMER RYNITE FR 530 |
| Yoke ordering code | B66359S2000X000 |
| Тип упаковки | Коробка с паллетами |
| Макс. раб. темп. | 180 °C |
| Термостойкость пайки | 350 °C, 3.5 s (IEC 60068-2-20) |
| Winding resistance factor | 18.7 μΩ |
| Описание (англ.) | Coil former ETD 29/16/10 vertical 14pins |
