ETD 29/16/10 каркас 1 секция 13 выводов максим.T 180°С
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
2 871 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт95,85 ₽
Сумма958,50 ₽
+ доплата 490,00 ₽
В наличии2 871 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 38 — 89,72 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 958,50 ₽. До заказа без доплаты не хватает 16 341,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 958,50 ₽
Описание

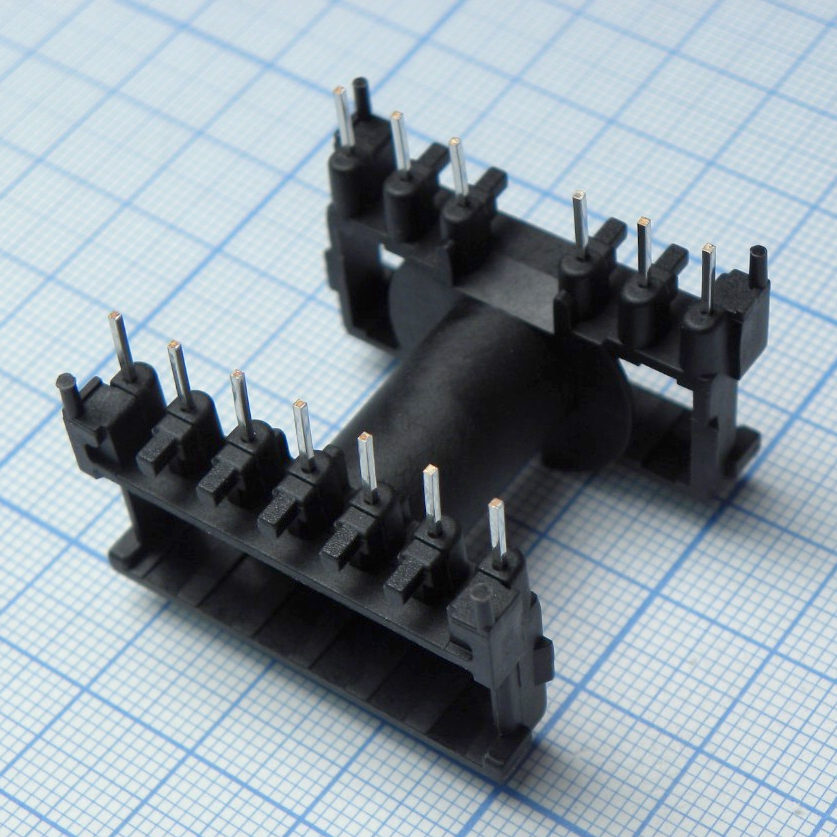

Каркас катушки (шпуля) ETD 29/16/10 от TDK-EPCOS (EPCOS) предназначен для сердечников стандартного типоразмера ETD 29. Конструкция с одной секцией и 13 выводами упрощает намотку и монтаж трансформаторов и дросселей. Материал каркаса рассчитан на работу при повышенных температурах до 180°С, что обеспечивает надежность в компактных импульсных источниках питания.
Технические характеристики
| Материал | GFR polyterephthalate (Rynite FR 530) |
| Тип монтажа | THT |
| Тип сердечника | ETD 29/16/10 |
| Размеры | Max width: 21.2 mm; Min width: 19.4 mm; Макс. высота: 11.8 mm; Макс. длина: 35.2 mm; Hole arrangement: View in mounting direction |
| Описание | ETD 29/16/10 coil former, 1 section, 13 pins, max temperature 180°C |
| Горючесть | UL 94 V-0 |
| Диаметр штыря | 1.6+0.15 mm |
| Название продукта | B66359W1013T001 |
| Паяемость | IEC 60068-2-20, test Ta, method 1 (aging 3): 235°C, 2 s |
| Yoke material | Stainless spring steel (0.3 mm) |
| Тип аксессуара | Bobbin (Coil Former), Horizontal |
| Кол-во выводов | 13 |
| Pin arrangement | 6 x 5.08 = 30.48 mm |
| Класс изоляции | H |
| Описание | BOBBIN COIL FORMER ETD 29X16X10 |
| Yoke ordering code | B66359S2000X000 |
| Coil former sections | 1 |
| Примечание | ETD29/16/10 каркас max t 180°С |
| Coil former resistance | 18.7 µΩ |
| Yoke quantity required | 2 |
| Корпус по производителю | ETD 29 x 16 x 10 |
| Тип упаковки | Коробка с паллетами |
| Coil former winding area | 97 mm² |
| Раб. темп. макс. | 180°C |
| Coil former winding length | 52.8 mm |
| Стойкость к теплу пайки | IEC 60068-2-20, test Tb, method 1B: 350°C, 3.5 s |
| Описание (англ.) | Ferrite Accessories Coil Former Black Polyterephthalate |
| Совместимые изделия | ETD |
| Coil former average turn length | 18.7 mm |
| Корпус | ETD 29 x 16 x 10 |
