ETD 29/16/10 каркас 1 секция 13 выводов максим.T 155°С
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
2 681 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт73,91 ₽
Сумма739,10 ₽
+ доплата 490,00 ₽
В наличии2 681 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 50 — 68,90 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 739,10 ₽. До заказа без доплаты не хватает 16 560,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 739,10 ₽
Описание

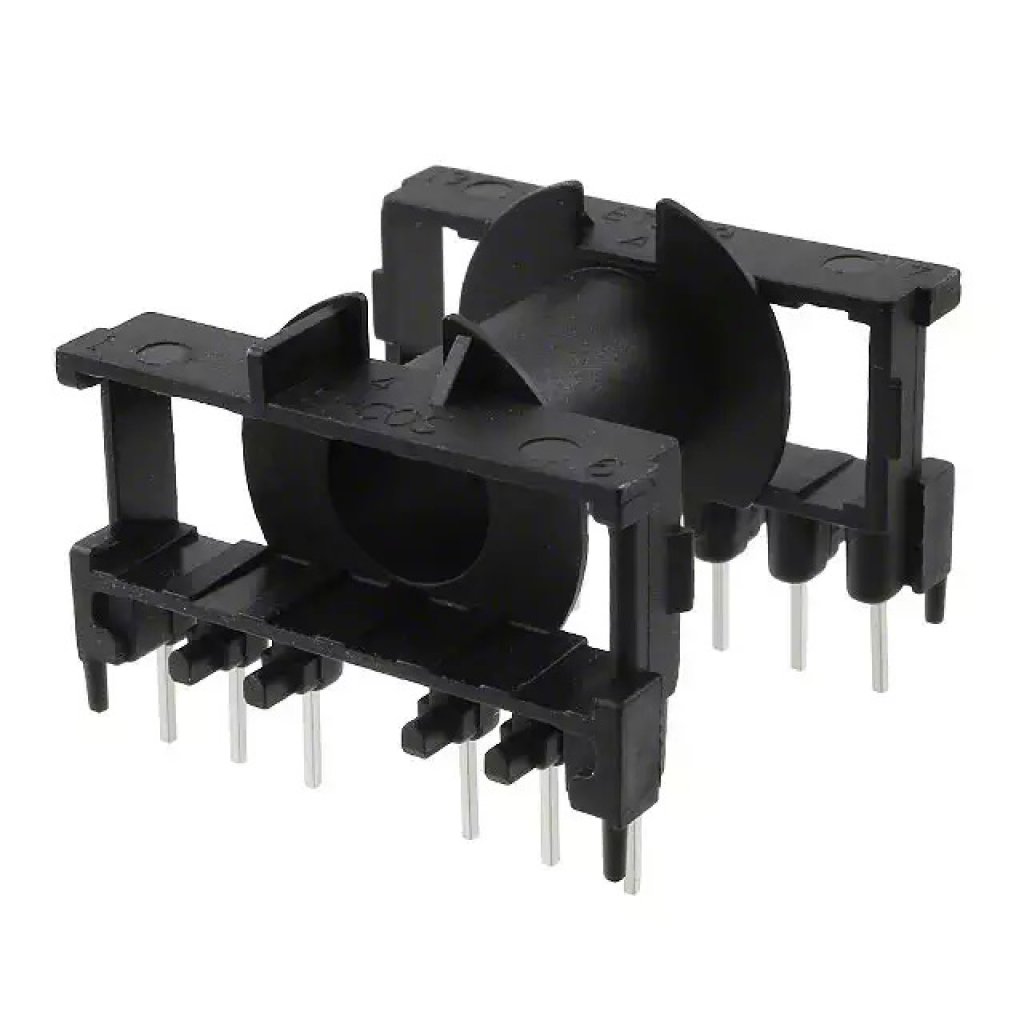

Каркас катушки ETD 29/16/10 от TDK-EPCOS. Выполнен из политерефталата, имеет 1 секцию и 13 выводов, рассчитан на максимальную рабочую температуру до 155°С. Применяется для намотки трансформаторов и дросселей в импульсных источниках питания и промышленной электронике.
Технические характеристики
| Контактов | 13 |
| Цвет | Чёрный |
| Серия | ETD 29/16/10 |
| A value | 18.7µΩ |
| Core set | Стандарт: IEC 61185; Тип сердечника: ETD 29/16/10; Способ поставки: single units; Gapped materials: N27: Gaps: 0.10mm: AL: 621nH; Μe: 457; Код заказа: B66358G0100X127; 0.20mm: AL: 383nH; Μe: 281; Код заказа: B66358G0200X127; 0.50mm: AL: 201nH; Μe: 148; Код заказа: B66358G0500X127; 1.00mm: AL: 124nH; Μe: 91; Код заказа: B66358G1000X127; N87: Gaps: 0.10mm: AL: 621nH; Μe: 457; Код заказа: B66358G0100X187; 0.20mm: AL: 383nH; Μe: 281; Код заказа: B66358G0200X187; 0.50mm: AL: 201nH; Μe: 148; Код заказа: B66358G0500X187; 1.00mm: AL: 124nH; Μe: 91; Код заказа: B66358G1000X187; Core ordering code: B66358; Ungapped materials: N27: AL: 2000nH +30/-20%; PV: <1.04W/set (200mT, 25kHz, 100°C); Μe: 1470; Код заказа: B66358G0000X127; N87: AL: 2200nH +30/-20%; PV: <2.80W/set (200mT, 100kHz, 100°C); Μe: 1610; Код заказа: B66358G0000X187; N97: AL: 2250nH +30/-20%; PV: <2.40W/set (200mT, 100kHz, 100°C); Μe: 1670; Код заказа: B66358G0000X197; Calculation factors: N27: K1 25C: 124; K2 25C: -0.7; K3 25C: 195; K4 25C: -0.847; K3 100C: 181; K4 100C: -0.865; N87: K1 25C: 124; K2 25C: -0.7; K3 25C: 192; K4 25C: -0.796; K3 100C: 176; K4 100C: -0.873; Validity range: K1 K2: 0.10mm < s < 2.00mm; K3 K4: 70nH < AL < 680nH; Magnetic characteristics: Ae: 76.0mm²; Ve: 5350mm³; Le: 70.4mm; L/A: 0.93mm⁻¹; Ae min: 71.0mm²; Вес: 28g/set |
| Материал | GFR polyterephthalate |
| Тип монтажа | THT |
| Pin rows | 6 |
| Секции | 1 |
| Шаг выводов | 5.08mm |
| Размеры | Ширина, макс.: 21.5mm; Макс. высота: 11.8mm; Высота, мин.: 10mm; Макс. длина: 35.3mm |
| Winding area | 97mm² |
| Код заказа | B66359B1013T001 |
| Паяемость | IEC 60068-2-20, test Ta, method 1 (aging 3): 235°C, 2s |
| Yoke material | Stainless spring steel (0.3mm) |
| Тип аксессуара | Bobbin (Coil Former), Horizontal |
| Тип компонента | Coil former |
| Yokes required | 2 |
| Шаг ряда выводов | 30.48mm |
| Горючесть UL | UL 94 V-0 |
| Withdrawal info | Withdrawn: Да; Last shipments: 2011-07-31; Deadline orders: 2011-04-30; Date of withdrawal: 2011-01-14; Substitute product: B66359B1013T001 |
| Класс изоляции | IEC 60085 Class F |
| Mean turn length | 52.8mm |
| Описание | BOBBIN COIL FORMER ETD 29X16X10 |
| Диаметр отверстия вывода | 1.6mm |
| Yoke ordering code | B66359S2000X000 |
| Примечание | ETD29/16/10 каркас max t 155°С |
| Корпус по производителю | ETD 29 x 16 x 10 |
| Тип упаковки | Bulk (россыпь) |
| Раб. темп. макс. | 155°C |
| Стойкость к теплу пайки | IEC 60068-2-20, test Tb, method 1B: 350°C, 3.5s |
| Описание (англ.) | Ferrite Accessories Coil Former Black Polyterephthalate |
| Совместимые изделия | ETD |
