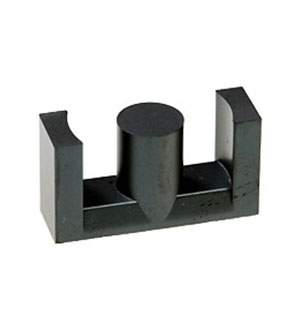

B66358G500X187, B66358G0500X187, феррит ETD 29/16/10 N87 зазор 0.5мм
У поставщика
ПроизводительTDK EPCOS
У поставщиков
90 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,87 |
| от 30 | 64,48 |
| от 300 | 52,79 |
Описание
Ферритовый сердечник ETD 29/16/10 от TDK EPCOS из материала N87 с зазором 0,5 мм. Обеспечивает индуктивность 201 нГн и подходит для монтажа THT. Применяется в импульсных трансформаторах и высокочастотных преобразователях промышленной автоматики.
Технические характеристики
| Gap | 0.50 mm |
| Вес | 28 g/set |
| Тип | ETD29 |
| Al value | 201 nH |
| Материал | N87 |
| Тип монтажа | THT |
| Core loss | < 2.80 W/set at 200 mT, 100 kHz, 100 °C (ungapped N87) |
| Core shape | ETD 29/16/10 |
| Код заказа | B66358G0500X187 |
| Effective length | 70.4 mm |
| Effective volume | 5350 mm³ |
| Описание | Ferrite Cores & Accessories ETD29/16/10 N87 gap 0.5 mm |
| Calculation factors K1 | 124 |
| Calculation factors K2 | -0.7 |
| Effective permeability | 148 |
| Effective cross section | 76.0 mm² |
| Раб. темп. макс. | 100 °C (typical measurement condition, coil former up to 180 °C) |
| Calculation factors K3 25C | 192 |
| Calculation factors K4 25C | -0.796 |
| Calculation factors K1 unit | dimensionless |
| Calculation factors K2 unit | dimensionless |
| Calculation factors K3 100C | 176 |
| Calculation factors K4 100C | -0.873 |
| Компонент набора | ш-образный |
