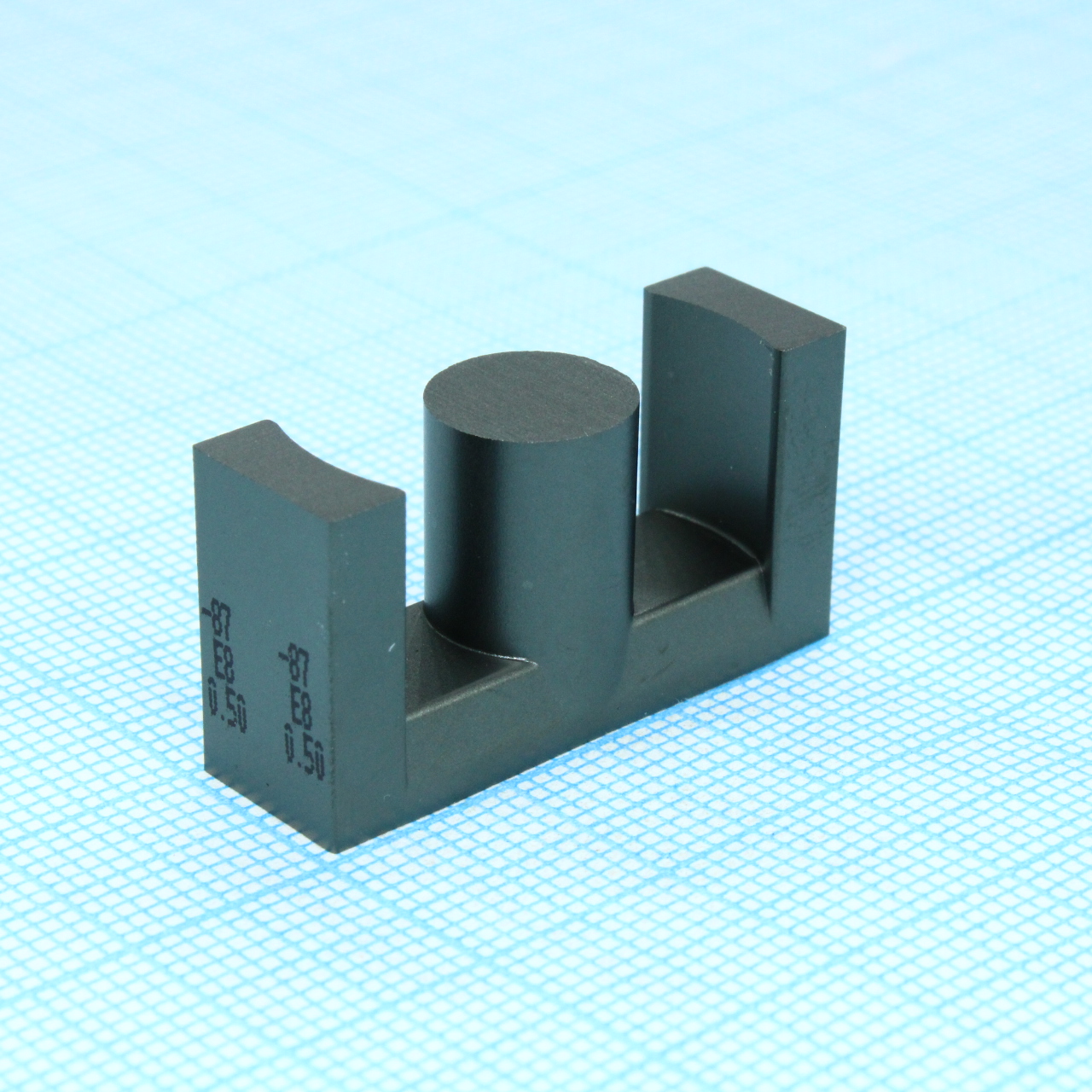

ETD 29/16/10 N87 зазор 0.5мм Сердечник B66358G0500X187
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 276 шт.
Норм. уп.: 60
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт35,33 ₽
Сумма706,60 ₽
+ доплата 490,00 ₽
В наличии1 276 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 120 — 32,51 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 706,60 ₽. До заказа без доплаты не хватает 16 593,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 706,60 ₽
Описание
Сердечник ETD 29/16/10 от TDK-EPCOS выполнен из феррита N87 с зазором 0.5 мм. Компонент предназначен для работы в импульсных трансформаторах и дросселях. Оптимален для применения в блоках питания и промышленной автоматике.
Технические характеристики
| Зазор | Gapped |
| Контактов | 13 or 14 (depending on coil former orientation) |
| Ширина | 0.386" (9.80mm) |
| Отделка | Uncoated |
| Высота | 0.630" (16.00mm) |
| Длина | 1.205" (30.60mm) |
| Вес | 28 g/set |
| Air gap | 0.50 mm ±0.05 mm |
| Материал | N87 |
| Материал | N87 |
| Тип монтажа | сквозное отверстие |
| Стандарт | IEC 62317-6 |
| Тип сердечника | ETD |
| Тип сердечника | ETD 29/16/10 |
| Применение | SMPS transformers |
| Артикул | B66358G0500X187 |
| Производитель | EPCOS (TDK) |
| Тип компонента | Ferrite core set |
| Effective area | 76.0 mm^2 |
| Effective length | 70.4 mm |
| Effective volume | 5350 mm^3 |
| Описание | FERRITE CORE ETD N87 1PC |
| Typical power loss | < 2.80 W/set (200 mT, 100 kHz, 100 °C) |
| Yoke ordering code | B66359S2000X000 |
| Calculation factors | K1: 124; K2: -0.7; K3 25C: 192; K4 25C: -0.796; K3 100C: 176; K4 100C: -0.873 |
| Inductance factor AL | 201 nH |
| Начальная проницаемость | 2200 +30/–20% |
| Minimum cross section | 71.0 mm^2 |
| Effective permeability | 148 |
| Корпус по производителю | ETD 29 x 16 x 10 |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | ETD 29/16/10 N87 с заз. 0.5 мм Сердечник B66358G0500X187 |
| Coil former insulation class F max temp | 155 °C |
| Coil former insulation class H max temp | 180 °C |
