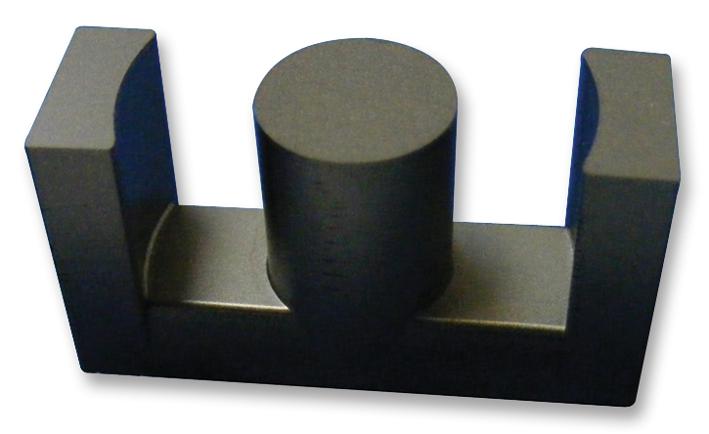

Сердечник ферритовый ETD-тип N87-материал 383нГн
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
157 шт.
Норм. уп.: 60
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт53,14 ₽
Сумма797,10 ₽
+ доплата 490,00 ₽
В наличии157 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 39 — 48,89 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 797,10 ₽. До заказа без доплаты не хватает 16 502,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 797,10 ₽
Описание
Сердечник ферритовый ETD-тип от TDK-EPCOS выполнен из материала N87. Индуктивность составляет 383 нГн, упаковка — россыпь. Подходит для импульсных трансформаторов в блоках питания и промышленной автоматике.
Технические характеристики
| Серия | ETD 29/16/10 |
| Вес | 28 g/set |
| Air gap | 0.20 mm |
| Материал | N87 |
| Стандарт | IEC 62317-6 |
| Core loss | < 2.80 W/set (200 mT, 100 kHz, 100 °C) |
| Тип сердечника | ETD |
| Pins type | squared pins |
| Al tolerance | ±2% |
| Sum l over a | 0.93 mm^-1 |
| Способ поставки | single units |
| Код заказа | B66358G0200X187 |
| Паяемость | IEC 60068-2-20, test Ta, method 1 (aging 3): 235 °C, 2 s |
| Yoke material | stainless spring steel (0.3 mm) |
| Описание | Ferrite Cores & Accessories ETD29/16/10 N87LP 0.2MM |
| Validity al range | 70 nH < AL < 680 nH |
| Calc factor k1 25c | 124 |
| Calc factor k2 25c | -0.7 |
| Calc factor k3 25c | 192 |
| Calc factor k4 25c | -0.796 |
| Yoke ordering code | B66359S2000X000 |
| Calc factor k3 100c | 176 |
| Calc factor k4 100c | -0.873 |
| Эффективный объём Ve | 5350 mm^3 |
| Coil former material | GFR polyterephthalate, UL 94 V-0 |
| Inductance factor al | 383 nH |
| Coil former variant b | B66359B, class F, max operating temperature 155 °C, black |
| Coil former variant w | B66359W, class H, max operating temperature 180 °C, black |
| Validity air gap range | 0.10 mm < s < 2.00 mm |
| Yoke quantity required | 2 |
| Тип упаковки | Bulk (россыпь) |
| Coil former vertical pins | 14 |
| Effective cross section ae | 76.0 mm^2 |
| Minimum cross section amin | 71.0 mm^2 |
| Coil former horizontal pins | 13 |
| Effective permeability mu e | 281 |
| Coil former insulation class | IEC 60085 |
| Стойкость к теплу пайки | IEC 60068-2-20, test Tb, method 1B: 350 °C, 3.5 s |
| Описание (англ.) | Ferrite Core ETD Core N87-Material 383nH |
| Coil former vertical sections | 1 |
| Coil former horizontal sections | 1 |
| Coil former vertical winding area | 97 mm^2 |
| Effective magnetic path length le | 70.4 mm |
| Coil former vertical ordering code | B66359X1014T001 |
| Coil former horizontal winding area | 97 mm^2 |
| Coil former vertical mean turn length | 52.8 mm |
| Coil former horizontal ordering code b | B66359B1013T001 |
| Coil former horizontal ordering code w | B66359W1013T001 |
| Coil former vertical resistance factor | 18.7 µΩ |
| Coil former horizontal mean turn length | 52.8 mm |
| Coil former horizontal resistance factor | 18.7 µΩ |
