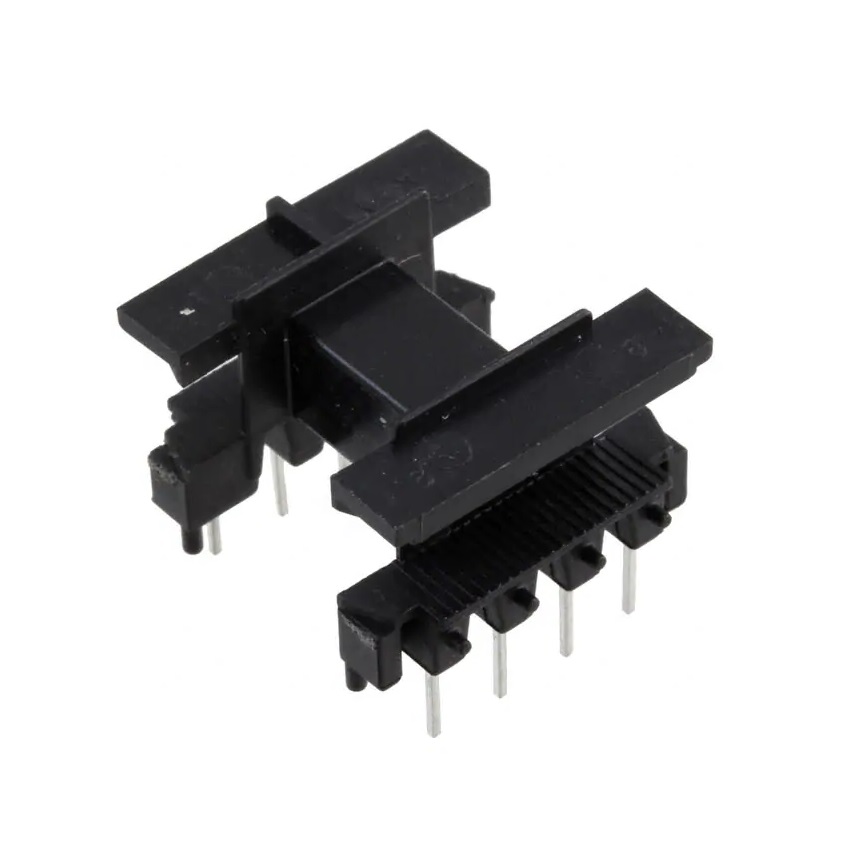

Каркас горизонтальный E 16 X 8 X 5
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
153 шт.
Норм. уп.: 170
Цены поставщиков
Склад 13
В наличии:153 шт
Срок поставки: до недели
Норм. уп.: 170
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 179,11 |
| от 14 | 167,52 |
| от 27 | 158,07 |
| от 54 | 151,04 |
| от 107 | 145,79 |
Описание
Каркас горизонтальный E 16 x 8 x 5 от TDK-EPCOS — это аксессуар для ферритовых сердечников. Изготовлен из чёрного политерефталата, поставляется на палетте. Применяется для намотки катушек индуктивности и трансформаторов в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Контактов | Squared pins |
| Серия | B66308 |
| Корпус | E16/8/5 (EF16) horizontal coil former |
| Версия | горизонтальная |
| Материал | GFR polyterephthalate (Valox 420-SE0), UL 94 V-0, black |
| Тип монтажа | tht (сквозное отверстие) |
| Секции | 1 |
| Код заказа | B66308B1108T001 |
| Паяемость | IEC 60068-2-20 Ta method 1 (aging 3): 235°C, 2s |
| Тип компонента | Coil former horizontal for E 16/8/5 (EF 16) |
| Кол-во выводов | 8 |
| Класс изоляции | F (max operating temperature 155°C) |
| Resistance factor | 52.4µΩ |
| Core compatibility | B66307 E 16/8/5 (EF 16) |
| Класс горючести | UL 94 V-0 |
| Mean length of turn | 34mm |
| Winding cross section | 22.3mm² |
| Тип упаковки | Palette (палетта) |
| Раб. темп. макс. | 155°C |
| Стойкость к теплу пайки | IEC 60068-2-20 Tb method 1B: 350°C, 3.5s |
| Описание (англ.) | Ferrite Accessories Coil Former Black Polyterephthalate |
