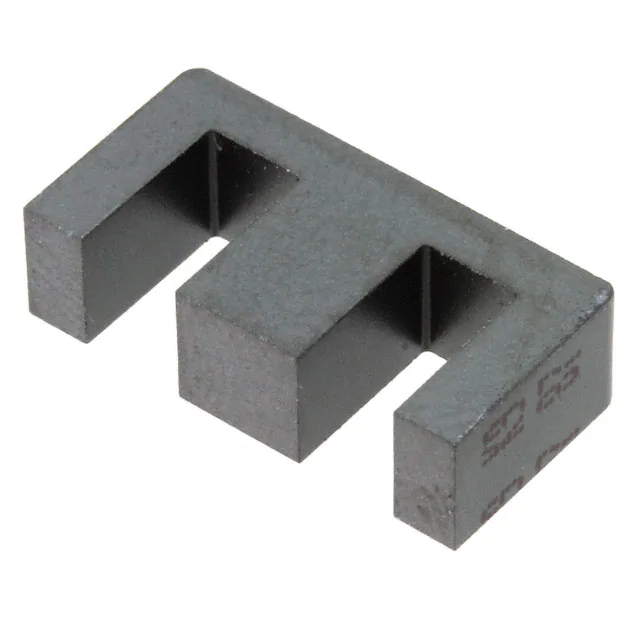

Феррит B66307G0000X187
Нет в наличии
Описание
Ферритовый сердечник TDK-EPC типа E 16/8/5 (EF 16) из материала N87. Рассчитан на монтаж в отверстия с использованием каркаса катушки, обладает индуктивностью 1000 нГн и потерями мощности менее 0,38 Вт при 200 мТл и 100 кГц. Подходит для применения в импульсных источниках питания и высокочастотных трансформаторах промышленной автоматики.
Технические характеристики
| Вес | 3.6 g/set |
| Air gap | 0 mm (ungapped) |
| Материал | N87 |
| Тип монтажа | Through-hole (when used with coil former and yoke) |
| Стандарт | IEC 62317-8 |
| Тип сердечника | E 16/8/5 (EF 16) |
| Потери мощности | <0.38 W/set (200 mT, 100 kHz, 100°C) |
| Код заказа | B66307G0000X187 |
| Accessory yoke | B66308A2010X000 (2 pieces required) |
| Core loss condition | 200 mT, 100 kHz, 100°C |
| Effective length le | 37.6 mm |
| Effective volume Ve | 756 mm³ |
| Inductance factor AL | 1000 nH (nominal, +30/-20%) |
| Accessory coil former | B66308B1108T001 (horizontal) or B66308W1108T001 (vertical) |
| Effective cross section Ae | 20.1 mm² |
| Minimum cross section Amin | 19.4 mm² |
| Effective permeability mu e | 1490 |
| Saturation current relationship | Use calculation factors: K1=42.2, K2=-0.701, K3=57.8, K4=-0.796 (25°C); K3=50.4, K4=-0.873 (100°C) for gapped cores (not applicable here directly) |
| Max operating temperature coil former | 155°C (insulation class F) |
