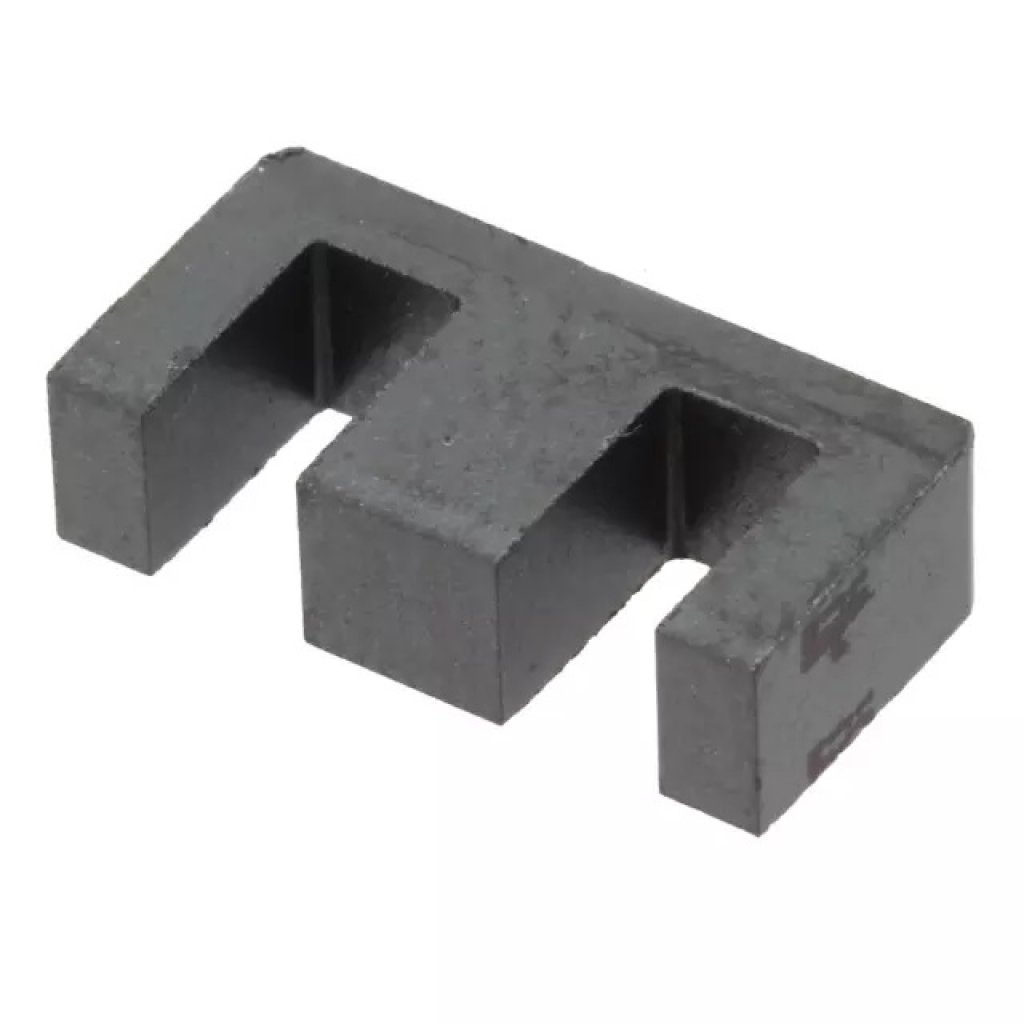

E13/7/4 N87 850nH +30/-20% B66305G0000X187
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
3 571 шт.
Норм. уп.: 3450
Цены поставщиков
Склад 13
В наличии:3 571 шт
Срок поставки: до недели
Норм. уп.: 3450
Минимальная партия: 58 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,98 |
| от 154 | 10,59 |
| от 307 | 9,44 |
| от 613 | 8,56 |
| от 1 225 | 7,92 |
Описание
Этот компонент — ферритовый сердечник E13/7/4 от TDK-EPCOS, изготовленный из материала N87. Сердечник имеет индуктивность 850 нГн с допуском +30/-20%, что подходит для работы в импульсных трансформаторах и дросселях на частотах до 500 кГц. Благодаря форме E13/7/4 и материалу N87 обеспечивает низкие потери и эффективное подавление помех в компактных источниках питания.
Технические характеристики
| Gap | ungapped |
| A value | 850nH +30/-20% |
| Корпус | E13/7/4 core |
| Материал | N87 |
| Тип монтажа | THT |
| Тип сердечника | E 13/7/4 (EF 12.6) |
| Размеры | 12.6mm x 8.9mm x 5.6mm (approx) |
| Код заказа | B66305G0000X187 |
| Паяемость | IEC 60068-2-20, 235°C, 2s |
| Core loss power | <0.20 W/set (200mT, 100kHz, 100°C) |
| Core set volume | 367 mm^3 |
| Core set weight | 2 g/set |
| Класс изоляции | F |
| Описание | Ferrite Cores & Accessories E13/7/4 N87OL |
| Температурный рейтинг | max operating temperature 155°C (coil former) |
| Coil former material | GFR polyterephthalate (UL 94 V-0) |
| Core factor l over a | 2.39 mm^-1 |
| Примечание | E13/7/4 N87 850nH +30/-20%, 1шт |
| Coil former available | Да |
| Тип упаковки | Palette (палетта) |
| Effective core length le | 29.6 mm |
| Effective cross section ae | 12.4 mm^2 |
| Minimum cross section amin | 12.2 mm^2 |
| Стойкость к теплу пайки | IEC 60068-2-20, 350°C, 3.5s |
