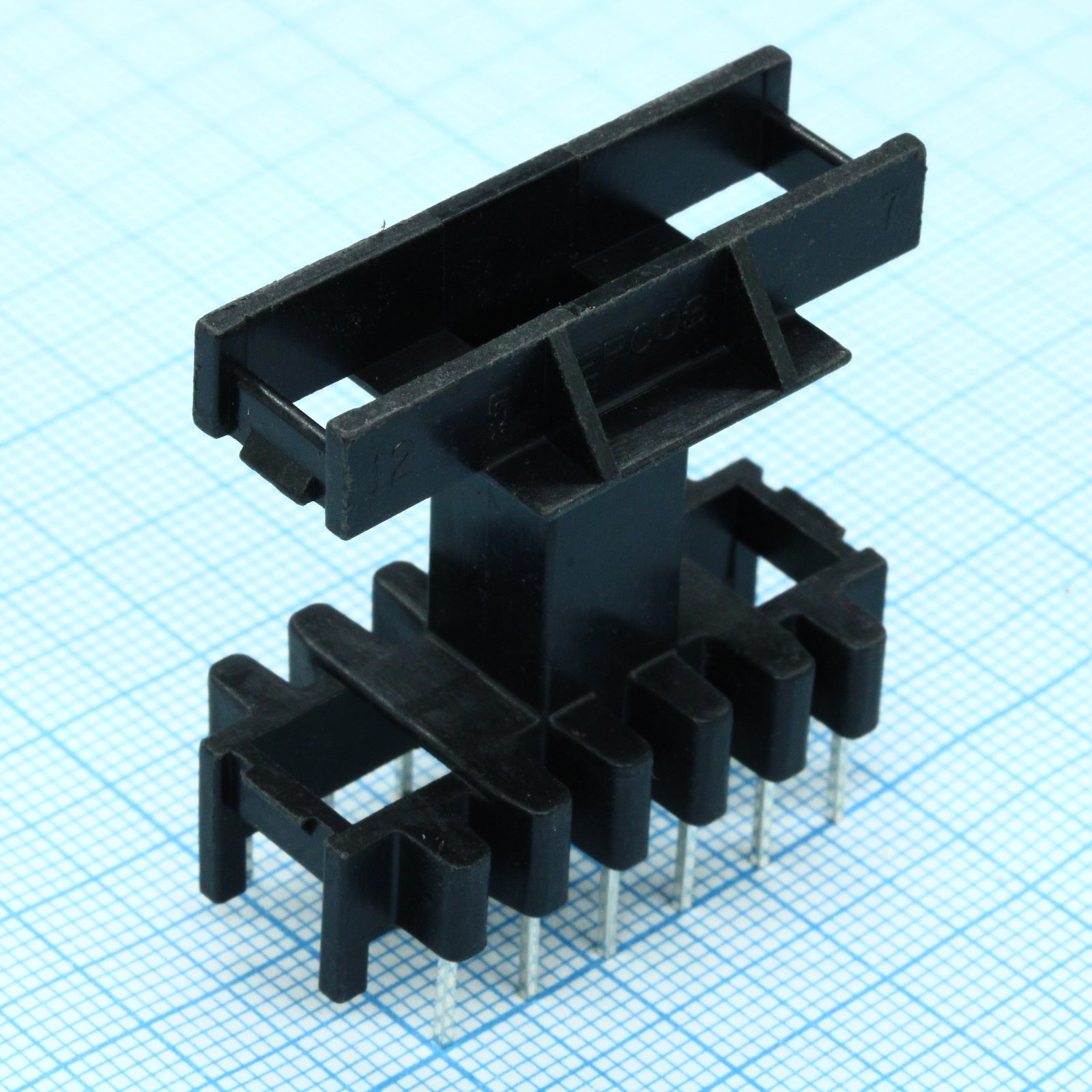

Каркас E30/15/7 1 сек 12 выв вертикальный
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
2 419 шт.
Норм. уп.: 425
Цены поставщиков
Склад 13
В наличии:2 419 шт
Срок поставки: до недели
Норм. уп.: 425
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 191,26 |
| от 43 | 181,15 |
| от 85 | 174,37 |
| от 170 | 168,42 |
| от 425 | 164,40 |
Описание
Каркас катушки E30/15/7 от TDK-EPCOS выполнен из черного политерефталата. Это вертикальная односекционная модель с 12 выводами для надежного монтажа. Применяется в качестве аксессуара для ферритовых сердечников в импульсных источниках питания и трансформаторах.
Технические характеристики
| Цвет | Чёрный |
| Корпус | E30/15/7 |
| Версия | вертикальная |
| Материал | GFR polyterephthalate (Pocan B4235) |
| Тип монтажа | THT |
| Тип вывода | squared pins |
| Секции | 1 |
| Тип сердечника | E30/15/7 |
| Описание | Coil former (bobbin) for E30/15/7 core, vertical version, 1 section, 12 pins |
| Артикул | B66232J1112T001 |
| Горючесть | UL 94 V-0 |
| Паяемость | 235°C, 2 s (IEC 60068-2-20 Ta, method 1 aging 3) |
| Yoke required | 2 pieces, stainless spring steel 0.4 mm, ordering code B66232A2010X000 |
| Кол-во выводов | 12 |
| Класс изоляции | F |
| Описание | Ferrite Cores & Accessories Coil former E30 Pocan B4235 |
| Resistance factor | 21 μΩ |
| Mean winding length | 56 mm |
| Winding cross section | 90 mm² |
| Тип упаковки | Bulk (россыпь) |
| Раб. темп. макс. | 155°C |
| Стойкость к теплу пайки | 350°C, 3.5 s (IEC 60068-2-20 Tb, method 1B) |
| Описание (англ.) | Ferrite Accessories Coil Former Black Polyterephthalate |
