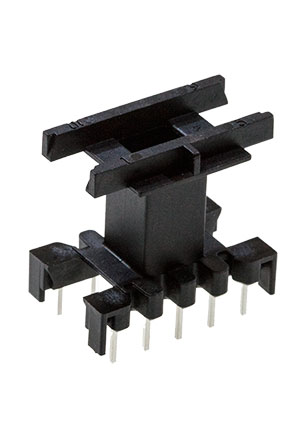

B66208W1010T1, B66208W1010T001, E 25/13/7 Каркас 1 сек 10 выв
У поставщика
ПроизводительTDK EPCOS
У поставщиков
710 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:710 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,20 |
| от 50 | 94,91 |
| от 500 | 86,17 |
Описание
Каркас катушки (боббина) E 25/13/7 от TDK EPCOS для односекционной намотки. Выполнен из GFR политерефталата (UL 94 V-0), класс изоляции H, рассчитан на 10 выводов с квадратными контактами для монтажа THT. Применяется в импульсных трансформаторах и дросселях для промышленной автоматики и блоков питания.
Технические характеристики
| Материал | GFR polyterephthalate, UL 94 V-0, insulation class H |
| Тип монтажа | THT |
| Тип вывода | squared pins |
| Тип сердечника | E 25/13/7 (EF 25) |
| Кол-во выводов | 10 |
| Соответствие | UL 94 V-0 |
| Winding area | 61 mm² |
| Код заказа | B66208W1010T001 |
| Паяемость | 235°C for 2s |
| Weight approx | 16 g/set (core set) |
| Yoke material | Stainless spring steel (0.25 mm) |
| Тип компонента | Coil former (bobbin) |
| Mean turn length | 50 mm |
| Описание | Ferrite Cores & Accessories CF-E25/13 7-H-1S-10P/HT |
| Resistance factor | 28 μΩ |
| Yoke ordering code | B66208A2010X000 (2 pieces required) |
| Dimension reference | Fits E 25/13/7 core |
| Winding section count | 1 |
| Раб. темп. макс. | 180°C |
| Термостойкость пайки | 350°C for 3.5s |
