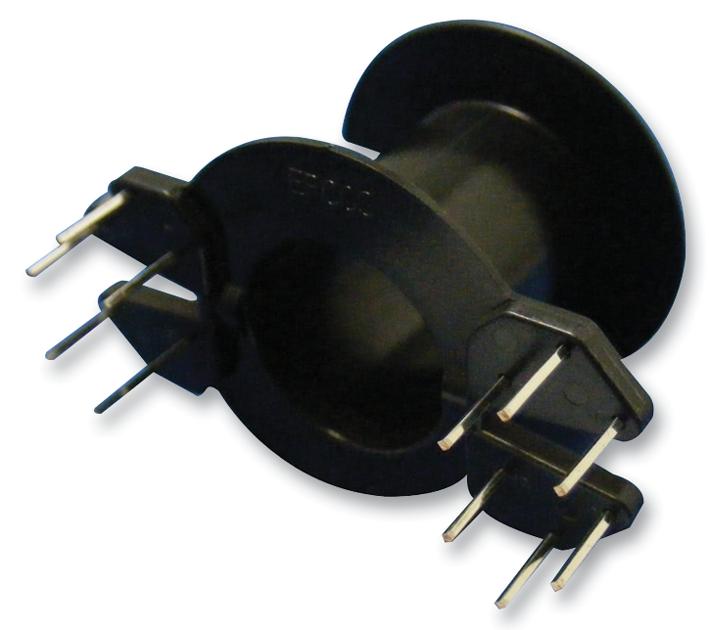

RM14 Каркас 1 сек. 12 выв. B65888N1012D001
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
110 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:110 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 234,39 |
| от 11 | 219,77 |
| от 22 | 207,85 |
| от 44 | 198,97 |
| от 120 | 192,37 |
Описание
Каркас катушки RM14 от TDK-EPCOS — это чёрный пластиковый корпус для ферритовых сердечников. Конструкция с одной секцией и 12 выводами упрощает монтаж и намотку обмоток. Применяется в импульсных трансформаторах и фильтрах для промышленной и силовой электроники.
Технические характеристики
| Контактов | 12 |
| Тип | coil former |
| Серия | RM14 |
| Материал | GFR thermosetting plastic (UL 94 V-0), color code black |
| Тип монтажа | сквозное отверстие |
| Тип вывода | squared pins |
| Секции | 1 |
| Core size | RM14 |
| Артикул | B65888N1012D001 |
| Паяемость | 235°C, 2s (IEC 60068-2-20, test Ta, method 1, aging 3) |
| Accessory Type | Bobbin (Coil Former), Vertical |
| Matching clamp | B65888A2002X000 |
| Класс изоляции | F (IEC 60085) |
| Описание | BOBBIN COIL FORMER RM 14 |
| Resistance factor | 23 µΩ |
| Темп. диапазон | up to 180°C |
| Класс горючести | UL 94 V-0 |
| Winding section area | 107 mm² |
| Average length of turn | 71.5 mm |
| Supplier Device Package | RM 14 |
| Тип упаковки | Коробка с паллетами |
| Раб. темп. макс. | 180°C |
| Matching insulating washer | B65888B2005X000 |
| Стойкость к теплу пайки | 350°C, 3.5s (IEC 60068-2-20, test Tb, method 1B) |
| Описание (англ.) | Ferrite Accessories Coil Former Black Plastic |
| For Use With/Related Products | RM |
| Корпус | RM 14 |
