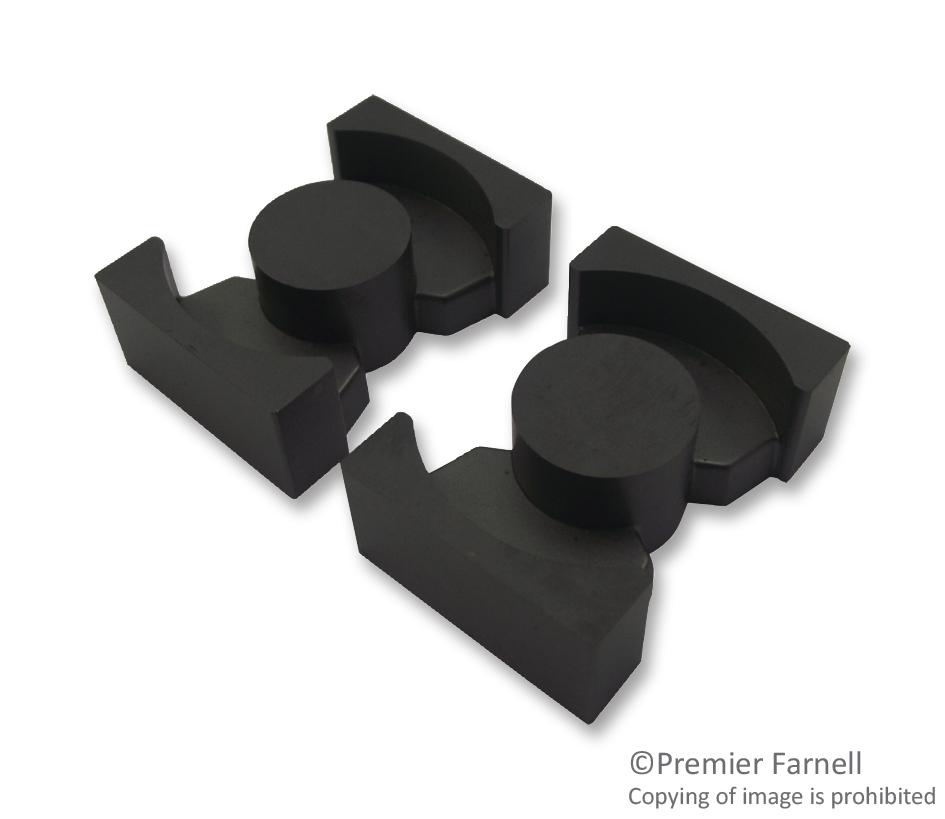

Сердечник ферритовый PQ-тип N87-материал 6300нГн -20%....+30%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
24 шт.
Норм. уп.: 120
Цены поставщиков
Склад 13
В наличии:24 шт
Срок поставки: до недели
Норм. уп.: 120
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 501,10 |
| от 3 | 485,51 |
| от 5 | 470,48 |
| от 10 | 458,54 |
| от 20 | 451,97 |
Описание
Сердечник ферритовый PQ-тип от TDK-EPCOS выполнен из материала N87 с индуктивностью 6300 нГн (допуск -20%...+30%). Компонент поставляется на палетте, что упрощает его транспортировку и хранение. Подходит для использования в импульсных источниках питания и силовых трансформаторах.
Технические характеристики
| Вес | 41 g/set |
| Air gap | ungapped |
| Корпус | PQ 32/20 |
| Материал | N87 |
| Тип монтажа | THT |
| Секции | 1 |
| Core loss | < 5.50 W/set at 200 mT, 100 kHz, 100 °C |
| Клеммы | 12 |
| Series type | B65879A, B65880E |
| Al tolerance | +30/-20% |
| Sum l over a | 0.314 mm^-1 |
| Core standard | IEC 63093-13 |
| Способ поставки | sets |
| Код заказа | B65879A0000R087 |
| Паяемость | IEC 60068-2-20, test Ta, method 1 (aging 3): 235 °C, 2 s |
| Тип компонента | PQ 32/20 ferrite core and accessories |
| Winding area al | 47 mm^2 |
| Winding area an | 48 mm^2 |
| Winding area ln | 66 mm |
| Класс изоляции | F |
| Описание | Ferrite Cores & Accessories PQ32/20 N87 Set of 2-1pc Sold as set |
| Coil former color | Чёрный |
| Effective volume ve | 7460 mm^3 |
| Coil former material | GFR thermosetting plastic (UL 94 V-0) |
| Inductance factor al | 6300 nH +30/-20% |
| Resistance factor ar | 48 µΩ |
| Тип упаковки | Palette (палетта) |
| Coil former ordering code | B65880E0012D001 |
| Раб. темп. макс. | 155 °C |
| Effective inductance factor | 1580 nH |
| Стойкость к теплу пайки | IEC 60068-2-20, test Tb, method 1B: 350 °C, 3.5 s |
| Описание (англ.) | Ferrite Core PQ Core N87-Material 6300nH -20% to 30% |
| Coil former material trade name | Sumikon PM 9820 |
| Minimum core cross section amin | 127.5 mm^2 |
| Effective magnetic path length le | 48.4 mm |
| Effective magnetic cross section ae | 154.2 mm^2 |
