Сердечник ферритовый Т38 100нГн ±3%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
474 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:474 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,00 |
| от 13 | 24,17 |
| от 24 | 23,02 |
| от 48 | 21,79 |
| от 96 | 20,59 |
Описание

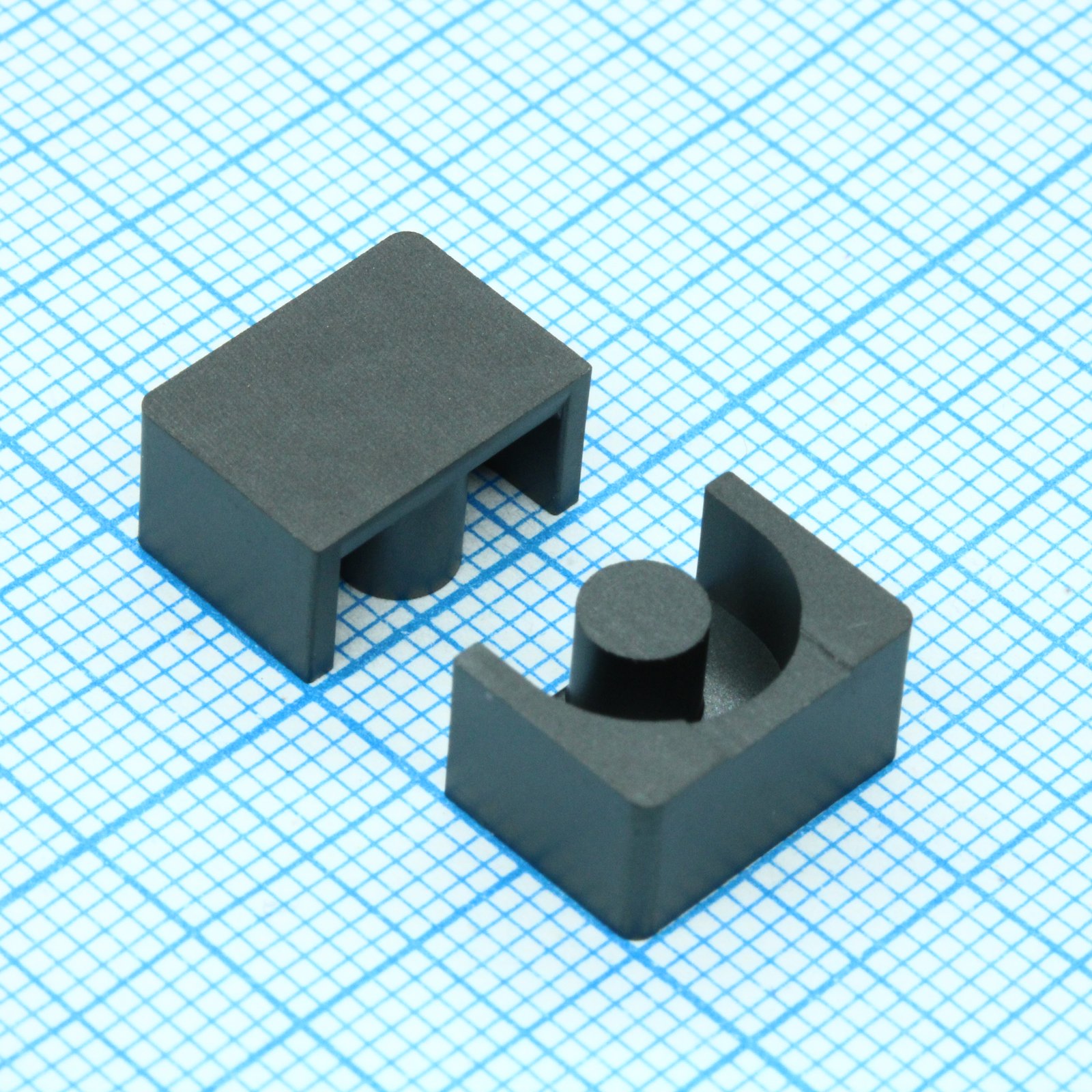

Сердечник ферритовый EP 13 от TDK-EPCOS с индуктивностью 100 нГн и точностью ±3%. Компонент поставляется комплектом из двух штук на палетте. Подходит для использования в импульсных трансформаторах и фильтрах промышленной автоматики.
Технические характеристики
| Gap | 0.24 mm |
| Серия | EP 13 |
| Вес | 4.5 g/set |
| Корпус | EP 13 core set |
| Материал | T38 |
| Тип монтажа | THT |
| Стандарт | IEC 62317-5 |
| A l value | 100 nH |
| Core shape | EP 13 |
| Сопротивление | |
| Применение | transformers featuring high inductance and low overall height, power applications |
| Ёмкость | |
| Ном. мощность | |
| Sum l over a | 1.24 mm^-1 |
| A l tolerance | ±3% |
| Способ поставки | sets |
| Код заказа | B65843A0100A038 |
| Тип компонента | ferrite_core_set |
| Ном. ток | |
| Ном. напряжение | |
| Диап. частот | |
| Описание | Ferrite Cores & Accessories EP13 T38 100 +3%-3% Sold as set |
| Effective area ae | 19.5 mm^2 |
| Minimum area amin | 14.9 mm^2 |
| Effective length le | 24.2 mm |
| Effective volume ve | 472 mm^3 |
| Примечание | комплект из 2шт |
| Effective permeability | 99 |
| Тип упаковки | Palette (палетта) |
| Диап. раб. темп. | |
| Описание (англ.) | EP 13 T38 100 + 3%- 3% |
