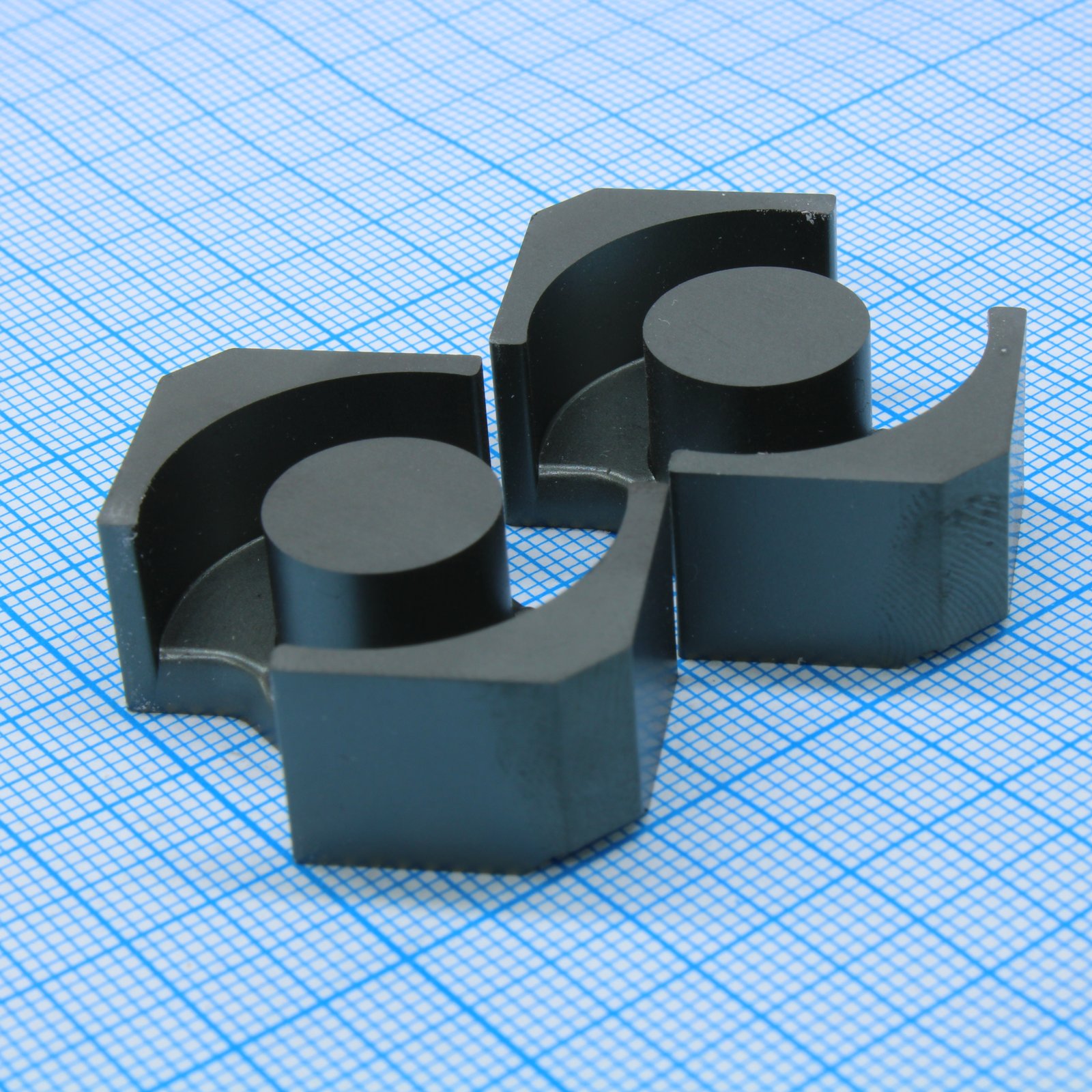

Сердечник ферритовый RM 37.6мм 24.6мм для устройств питания
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
309 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:309 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 318,58 |
| от 5 | 314,65 |
| от 9 | 309,72 |
| от 17 | 303,14 |
| от 30 | 293,99 |
Описание
Сердечник ферритовый RM от TDK-EPCOS (N87) — комплект из двух половинок для импульсных устройств питания. Размеры: 37,6 мм на 24,6 мм, индуктивность 5300 нГн с допуском +30/-20%. Применяется в трансформаторах и дросселях промышленной и силовой электроники.
Технические характеристики
| Серия | RM 12 |
| Вес | 45 g/set |
| Корпус | RM 12 |
| Материал | N87 |
| Тип монтажа | THT |
| Ungapped | A L value: 5300 nH; Допуск: +30/-20%; Power loss Pv: < 4.50 W/set; Permeability mu e: 1640; Power loss conditions: 200 mT, 100 kHz, 100 °C |
| Размеры | Ширина: 24.6 mm; Длина: 37.6 mm |
| Аксессуары | Clamp: Материал: spring steel (tinned); Толщина: 0.5 mm; Артикул: B65816A2002X000; Паяемость: 235 °C, 2 s; Ground terminal: Да; Coil former: Контактов: 12; Материал: GFR thermosetting plastic; Секции: 1; A R value: 28.7 μΩ; Артикул: B65816N1012D001; Паяемость: 235 °C, 2 s; Ul flamability: UL 94 V-0; Winding area AN: 73 mm^2; Класс изоляции: F; Mean turn length lN: 61 mm; Раб. темп. макс.: 155 °C; Стойкость к теплу пайки: 350 °C, 3.5 s; Coil former power: Контактов: 12; Материал: GFR polyterephthalate; Секции: 1; A R value: 28.7 μΩ; Артикул: B65816C1512T001; Паяемость: 235 °C, 2 s; Ul flamability: UL 94 V-0; Winding area AN: 72 mm^2; Класс изоляции: F; Mean turn length lN: 61 mm; Раб. темп. макс.: 155 °C; Стойкость к теплу пайки: 350 °C, 3.5 s |
| Center hole | Нет |
| Артикул | B65815E0000R087 |
| Применение | power applications |
| Способ поставки | sets |
| Тип компонента | Ferrite core |
| Описание | Ferrite Cores & Accessories RM12/I-N87 '+30%-20% Sold as set |
| Low profile variant | Вес: 33.6 g/set; Артикул: B65815P; Sum l over A: 0.29 mm^-1; Effective area Ae: 147.5 mm^2; Minimum area Amin: 124.7 mm^2; Effective length le: 42 mm; Effective volume Ve: 6195 mm^3 |
| Примечание | RM12 N87 5300 +30/-20%, комплект из 2шт |
| Тип упаковки | Bulk (россыпь) |
| Increased base thickness | Да |
| Magnetic characteristics | Sum l over A: 0.39 mm^-1; Effective area Ae: 146 mm^2; Minimum area Amin: 125 mm^2; Effective length le: 57 mm; Effective volume Ve: 8320 mm^3 |
| Макс. раб. темп. | 100 °C |
| Core cross section optimized | Да |
| Описание (англ.) | Ferrite Core RM Core 37.6mm 24.6mm Power Applications |
