Документация
RM10 N87 4200nH +30/-20% B65813J0000R087
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
78 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:78 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 168,29 |
| от 13 | 157,46 |
| от 26 | 148,63 |
| от 52 | 142,05 |
| от 104 | 137,15 |
Описание

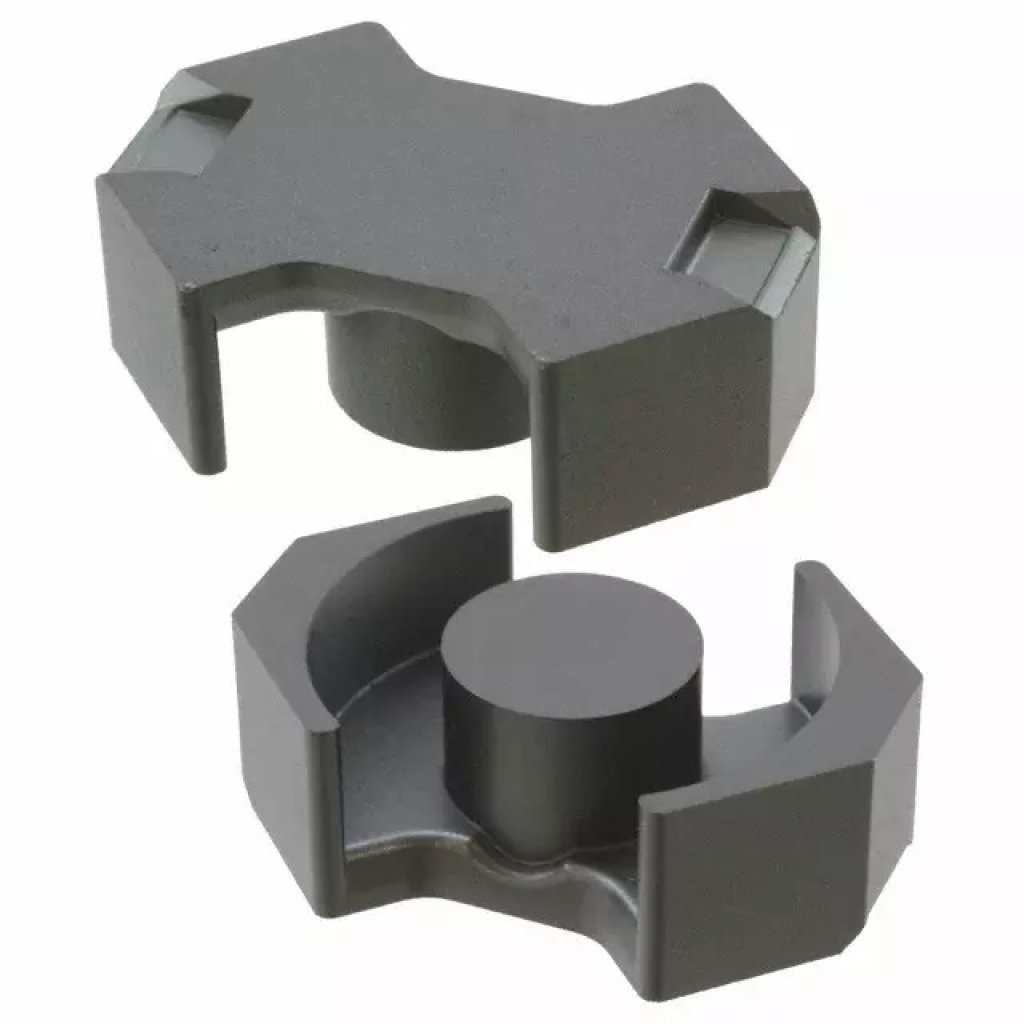

Это ферритовый сердечник RM10 от TDK-EPCOS, выполненный из материала N87. Он обладает индуктивностью 4200 нГн с допуском +30/-20%. Сердечник предназначен для использования в высокочастотных трансформаторах и дросселях, обеспечивая эффективную работу в импульсных источниках питания.
Технические характеристики
| Gap | Ungapped |
| Gap | ungapped |
| Width | 0.531" (13.50mm) |
| Finish | Uncoated |
| Height | 0.368" (9.35mm) |
| Length | 1.122" (28.50mm) |
| Gapped | Нет |
| Серия | B65813 |
| Вес | 22 g |
| Корпус | RM10 |
| Material | N87 |
| Al value | 4200nH |
| Материал | N87 |
| Стандарт | IEC 62317-4 |
| Core Type | RM |
| Допуск, % | -20%, +30% |
| A l value | 4200 nH |
| Core loss | <2.30W/set at 200mT, 100kHz, 100°C |
| Тип сердечника | RM10 |
| Размеры | RM10 (IEC 62317-4) |
| Потери мощности | < 2.30 W/set |
| Применение | transformer applications |
| Center hole | Нет |
| Артикул | B65813J0000R087 |
| Al tolerance | +30/-20% |
| Производитель | EPCOS (TDK) |
| Sum l over a | 0.45mm^-1 |
| A l tolerance | +30/-20% |
| Способ поставки | set |
| Min area amin | 90 mm² |
| Тип монтажа | THT |
| Код заказа | B65813J0000R087 |
| Тестовая частота | 100kHz |
| Weight per set | 22g |
| Effective volume | 4310mm^3 |
| Test temperature | 100°C |
| Описание | Ferrite Cores & Accessories RM10/I-N87 Sold as set |
| Effective area ae | 98 mm² |
| Test flux density | 200mT |
| Effective volume ve | 4310 mm³ |
| Power loss condition | 200 mT, 100 kHz, 100 °C |
| Inductance Factor (Al) | 4.2 µH |
| Effective permeability | 1500 |
| Supplier Device Package | RM 10 |
| Effective Area (Ae) mm² | 98.0 |
| Effective Length (le) mm | 44.0 |
| Effective path length le | 44 mm |
| Effective magnetic length | 44mm |
| Initial Permeability (µi) | 2200 |
| Minimum cross section area | 90mm^2 |
| Core Factor (ΣI/A) mm⁻¹ | 0.45 |
| Effective Permeability (µe) | 1500.0 |
| Effective cross section area | 98mm^2 |
| Effective Magnetic Volume (Ve) mm³ | 4310.0 |
| Minimum Core Cross Section (Amin) mm² | 90.0 |
