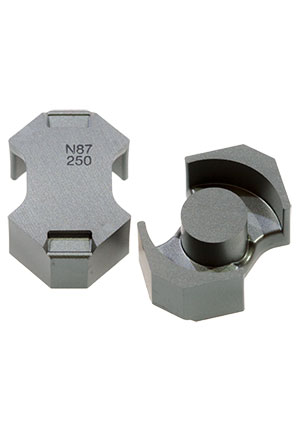

B65811J250A87, B65811J0250A087, 2*феррит N87 RM8
У поставщика
ПроизводительTDK EPCOS
У поставщиков
22 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:22 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 289,80 |
| от 10 | 267,03 |
| от 100 | 248,42 |
Описание
Набор ферритовых сердечников RM8 от TDK EPCOS, выполненный из материала N87. Имеет значение индуктивности 250 нГн ±3% и воздушный зазор 0,30 мм. Предназначен для монтажа в отверстия с использованием каркаса катушки и зажимов. Применяется в импульсных трансформаторах и силовых источниках питания.
Технические характеристики
| Серия | RM8 |
| Вес | 12 g per set |
| Тип | RM8 |
| Air gap | 0.30 mm |
| Корпус | RM8 |
| Al value | 250 nH ±3% |
| Материал | N87 |
| Тип монтажа | THT (with coil former and clamps) |
| Тип сердечника | RM8 core set without center hole |
| Артикул | B65811J0250A087 |
| Применение | SMPS transformers, power applications |
| Производитель | TDK Electronics |
| Тестовая частота | 100 kHz |
| Power loss test | <1.20 W/set at 200 mT, 100 kHz, 100°C (ungapped reference) |
| Описание | Ferrite Cores & Accessories RM8 N87 250 +3%-3% Sold as set |
| Test flux density | 200 mT |
| Effective length le | 38 mm |
| Effective volume ve | 2430 mm³ |
| Effective permeability | 118 |
| Макс. раб. темп. | 155°C (coil former) |
| Effective cross section area ae | 64 mm² |
| Minimum cross section area amin | 55 mm² |
| Компонент набора | ромбический |
