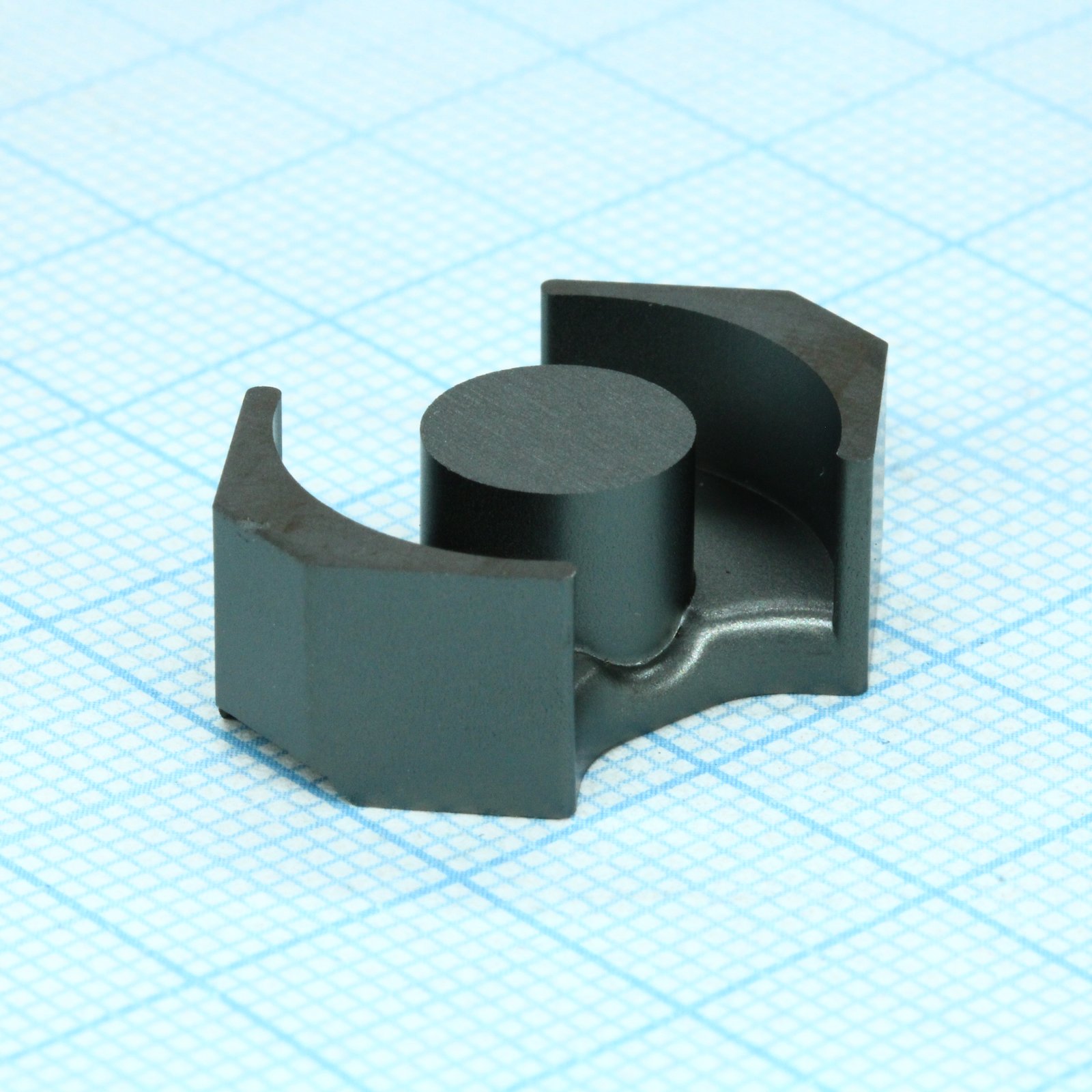

Сердечник ферритовый RM N87 400нГн ±3%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
662 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:662 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 168,77 |
| от 13 | 157,92 |
| от 26 | 149,06 |
| от 52 | 142,46 |
| от 103 | 137,55 |
Описание
Сердечник ферритовый RM от TDK-EPCOS из материала N87. Индуктивность 400 нГн с точностью ±3%, поставляется комплектом из двух штук. Подходит для импульсных трансформаторов и фильтров в блоках питания промышленной автоматики.
Технические характеристики
| Gap | Gapped |
| Width | 0.433" (11.00mm) |
| Finish | Uncoated |
| Height | 0.324" (8.25mm) |
| Length | 0.913" (23.20mm) |
| Серия | B65811 |
| Air gap | 0.18mm |
| Material | N87 |
| Материал | N87 |
| Тип монтажа | core only; requires accessories (clamp, coil former) |
| Стандарт | IEC 62317-4 |
| Core Type | RM |
| Допуск, % | ±3% |
| Core shape | RM 8 |
| Применение | transformer applications |
| Конфигурация | without center hole |
| Способ поставки | sets |
| Код заказа | B65811J0400A087 |
| Тип компонента | Ferrite core |
| Описание | Ferrite Cores & Accessories RM8 N87 400 +3%-3% Sold as set |
| Inductance factor AL | 400nH ±3% |
| Material ungapped AL | 3300nH +30/-20% |
| Примечание | комплект из 2шт |
| Approx weight per set | 12g |
| Effective core volume | 2430mm^3 |
| Inductance Factor (Al) | 400 nH |
| Effective permeability | 189 |
| Supplier Device Package | RM 8 |
| Тип упаковки | Bulk (россыпь) |
| Effective Area (Ae) mm² | 64.0 |
| Effective Length (le) mm | 38.0 |
| Core factor sum l over A | 0.59 mm^-1 |
| Initial Permeability (µi) | 2200 |
| Minimum cross section area | 55mm^2 |
| Core Factor (ΣI/A) mm⁻¹ | 0.59 |
| Effective Permeability (µe) | 189.0 |
| Effective cross section area | 64mm^2 |
| Material power loss ungapped | <1.20W/set at 200mT,100kHz,100°C |
| Описание (англ.) | Ferrite Core RM Core N87 400nH 3% |
| Effective magnetic path length | 38mm |
| Effective Magnetic Volume (Ve) mm³ | 2430.0 |
| Minimum Core Cross Section (Amin) mm² | 55.0 |
