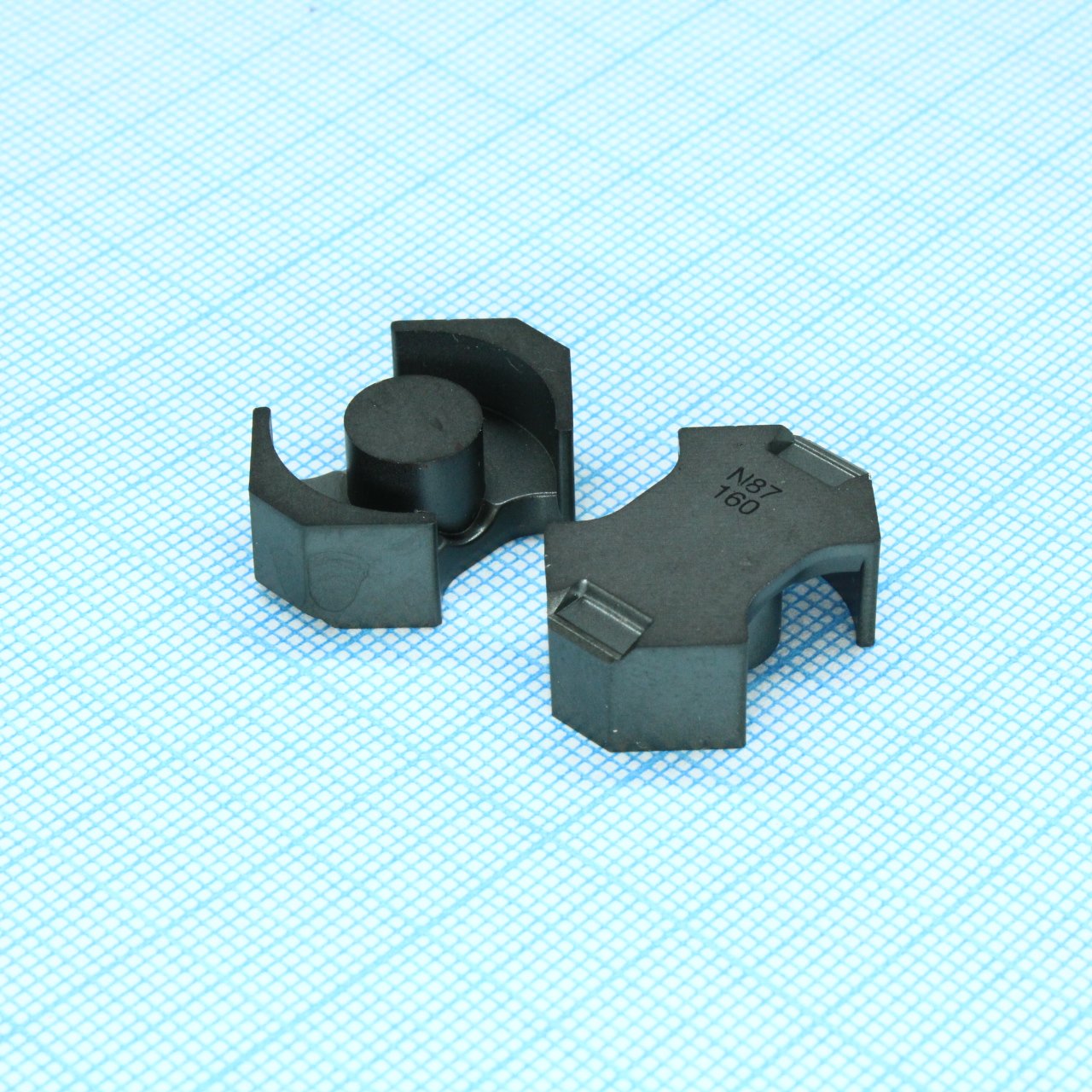

RM8 N87 с заз. Al=160 нГн Сердечник B65811J0160A087
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
127 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:127 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,30 |
| от 30 | 87,58 |
| от 50 | 82,10 |
| от 90 | 78,00 |
| от 180 | 74,95 |
Описание
Сердечник RM8 от TDK-EPCOS (серия N87) с воздушным зазором. Индуктивность на виток (Al) составляет 160 нГн с точностью ±3%. Компонент поставляется парой в россыпи. Применяется в импульсных источниках питания и силовых трансформаторах.
Технические характеристики
| Серия | RM 8 |
| Air gap | 0.49mm |
| Корпус | RM8 |
| Al value | 160nH |
| Материал | N87 |
| Тип монтажа | THT |
| Стандарт | IEC 62317-4 |
| Core loss | <1.20 (200mT, 100kHz, 100°C) |
| Core shape | RM 8 |
| Center hole | Нет |
| Артикул | B65811J0160A087 |
| Al tolerance | +/-3% |
| Sum l over a | 0.68mm^-1 |
| Способ поставки | sets |
| Код заказа | B65811J0160A087 |
| Тип компонента | Ferrite core |
| Weight per set | 10.7g |
| Effective volume | 1825mm^3 |
| Описание | Ferrite Cores & Accessories RM8 N87 160 +3%-3% Sold as set |
| Примечание | RM8 N87 160nH ±3%, с зазором, пара |
| Effective permeability | 76 |
| Min cross section area | 55mm^2 |
| Тип упаковки | Bulk (россыпь) |
| Effective cross section area | 52mm^2 |
| Effective magnetic path length | 35.1mm |
