Тороидный ферритовый сердечник N30 1900нГн ±25%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
700 шт.
Норм. уп.: 1200
Цены поставщиков
Склад 13
В наличии:700 шт
Срок поставки: до недели
Норм. уп.: 1200
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 54,61 |
| от 40 | 50,21 |
| от 80 | 46,60 |
| от 159 | 43,88 |
| от 318 | 41,86 |
Описание

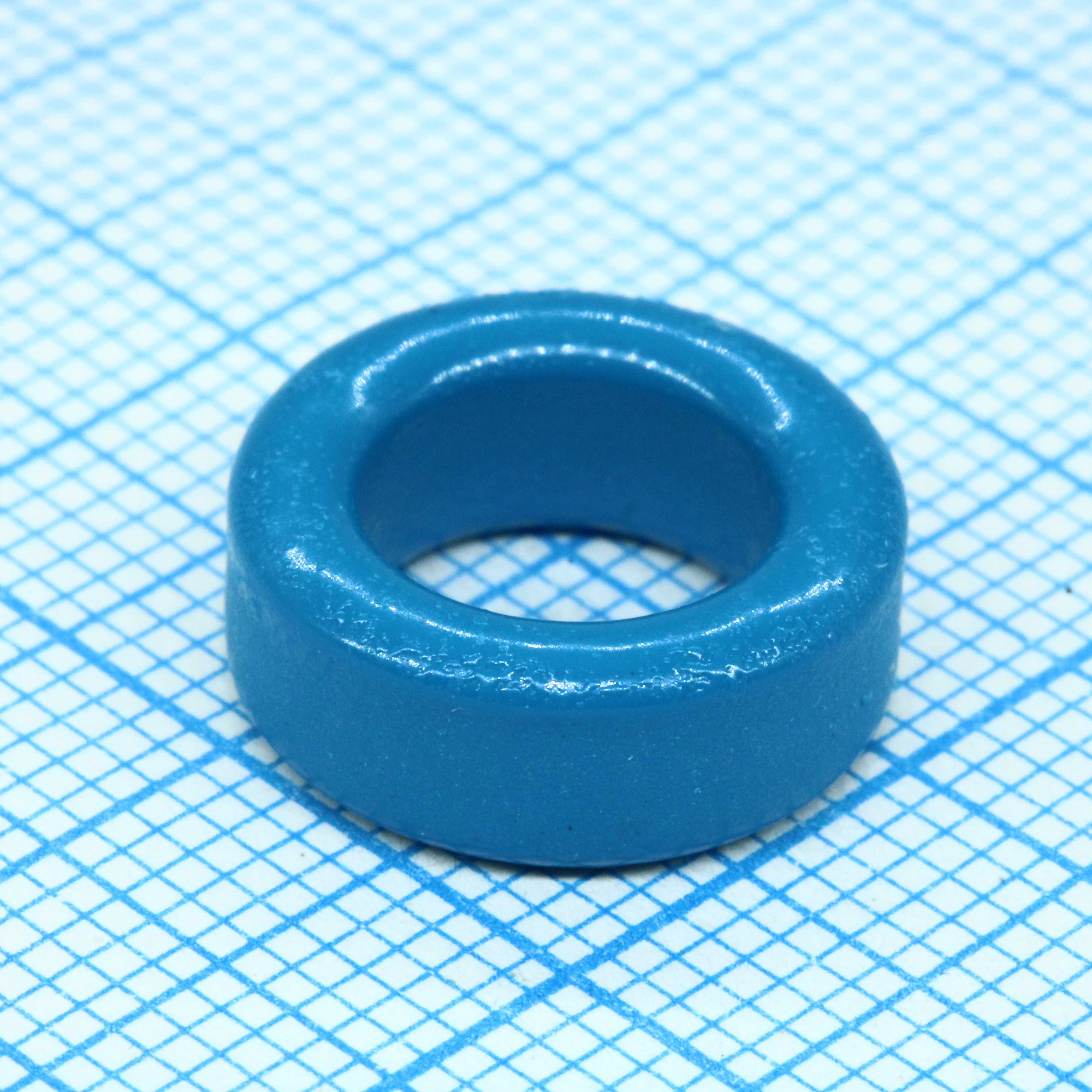

Тороидный ферритовый сердечник от TDK-EPCOS серии N30. Индуктивность 1900 нГн с точностью ±25%. Выполнен в форме тора, поставляется россыпью. Применяется в импульсных источниках питания и фильтрах электромагнитных помех.
Технические характеристики
| Серия | B64290 |
| Chamfer | Medium: chamfer on edges and/or radius on surface |
| Покрытие | Epoxy (blue) |
| Материал | N30 (MnZn ferrite) |
| Тип монтажа | through-hole / wire-wound |
| Core size | R14.0 x 9.0 x 5.0 mm |
| Тип сердечника | Toroid (ring core) |
| Допуск | ±25% |
| Type code | L0658 |
| Рейтинг UL | UL 94 V-0 |
| Размеры | Высота: 5.0mm; Внутренний диаметр: 9.0mm; Внешний диаметр: 14.0mm |
| Применение | Power line chokes, interference suppression |
| Артикул | B64290L0658X830 |
| Диап. частот | MHz region (EMC chokes), signal transformers |
| Inch dimensions | 0.551 x 0.354 x 0.197 in |
| Описание | Ferrite Cores & Accessories 14X9X5 N30 TOROID |
| Напряжение пробоя | >1.5kV |
| Inductance factor | 1900nH ±25% |
| Coating layer thickness | <0.4mm |
| Тип упаковки | Bulk (россыпь) |
| Max long time temperature | approx 130°C |
| Max short time temperature | approx 180°C |
| Описание (англ.) | Ferrite Core Toroid Core N30 1900nH 25% |
