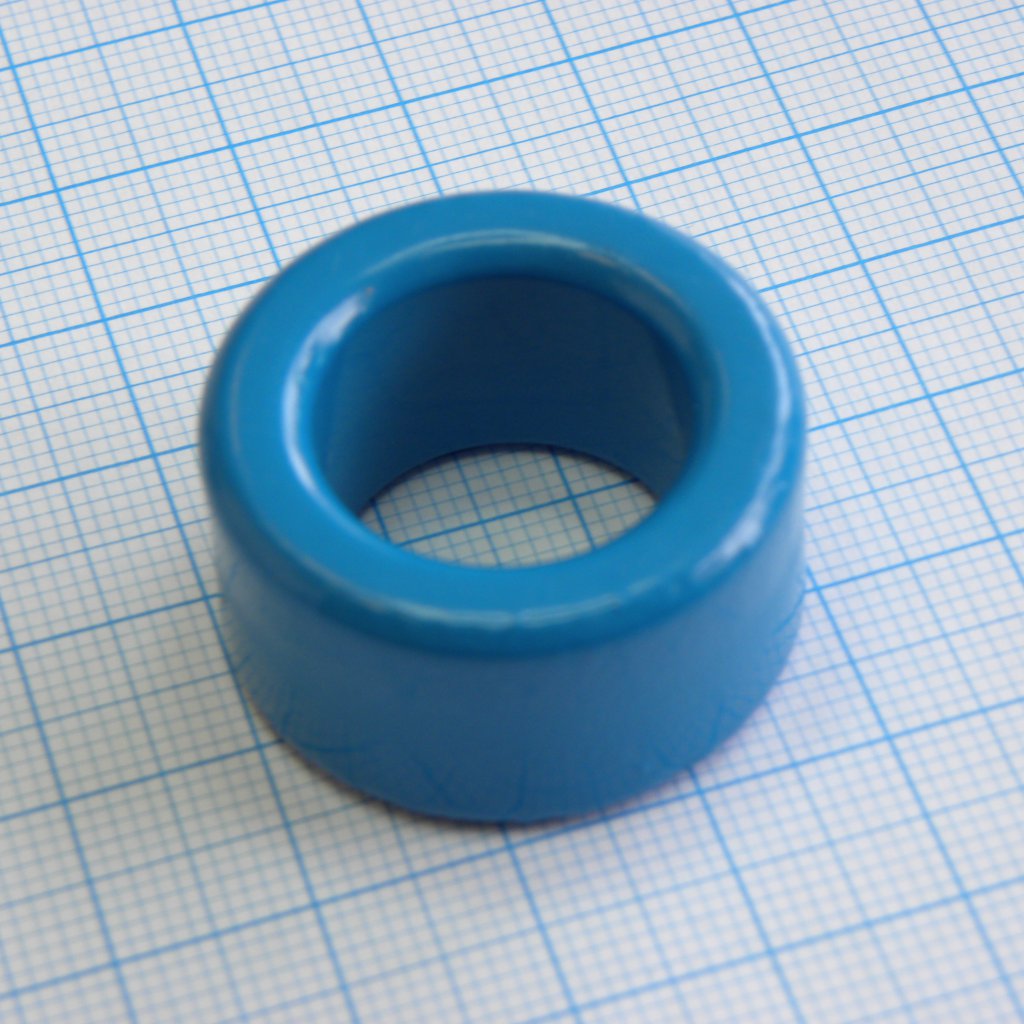

Сердечник тороидальный, R 29,5 x 19,0 x 14.9mm с покрытием, N87, AL=2880nH
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 193 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 193 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 170,74 |
| от 23 | 160,87 |
| от 50 | 153,04 |
| от 100 | 146,15 |
| от 200 | 141,51 |
Описание
Тороидальный сердечник от TDK-EPCOS из феррита N87. Внешний диаметр 29,5 мм, высота 14,9 мм, индуктивность 2880 нГн с допуском 25%. Подходит для импульсных трансформаторов и фильтров в промышленной автоматике.
Технические характеристики
| Gap | Ungapped |
| Finish | Epoxy |
| Height | 0.634" (16.10mm) |
| Вес | 27 g |
| Покрытие | Epoxy |
| Корпус | Toroid |
| Diameter | 1.220" (31.00mm) |
| Material | N87 |
| Al value | 2880 ±25% nH |
| Материал | N87 |
| Тип монтажа | THT |
| Core Type | Toroid |
| Допуск, % | ±25% |
| Core shape | Toroid |
| Series type | B64290L0647 |
| Код заказа | B64290L0647X087 |
| Power loss n87 | < 2.95 W/core at 200 mT, 100 kHz, 100 °C |
| Описание | Ferrite Cores & Accessories 29.5X19.0X14.9 N87 TOROID |
| Initial permeability | 2200 |
| Примечание | R29.5*19*14.9 N87 |
| Inductance Factor (Al) | 2.88 µH |
| Тип упаковки | Bulk (россыпь) |
| Effective Area (Ae) mm² | 76.98 |
| Effective Length (le) mm | 73.78 |
| Initial Permeability (µi) | 2200 |
| Dimensions uncoated height | 14.9 ±0.4 mm |
| Core Factor (ΣI/A) mm⁻¹ | 0.96 |
| Magnetic characteristics ae | 76.98 mm^2 |
| Magnetic characteristics le | 73.78 mm |
| Magnetic characteristics ve | 5680 mm^3 |
| Dimensions coated height max | 16.1 mm |
| Описание (англ.) | Ferrite Core Toroid N87 2880nH 25% |
| Dimensions inch uncoated height | 0.587 ±0.016 inch |
| Dimensions inch coated height max | 0.634 inch |
| Dimensions uncoated inner diameter | 19.0 ±0.5 mm |
| Dimensions uncoated outer diameter | 29.5 ±0.7 mm |
| Effective Magnetic Volume (Ve) mm³ | 5680.0 |
| Dimensions coated inner diameter min | 17.7 mm |
| Dimensions coated outer diameter max | 31.0 mm |
| Magnetic characteristics sum l over a | 0.96 mm^-1 |
| Dimensions inch uncoated inner diameter | 0.748 ±0.020 inch |
| Dimensions inch uncoated outer diameter | 1.142 ±0.028 inch |
| Dimensions inch coated inner diameter min | 0.697 inch |
| Dimensions inch coated outer diameter max | 1.220 inch |
