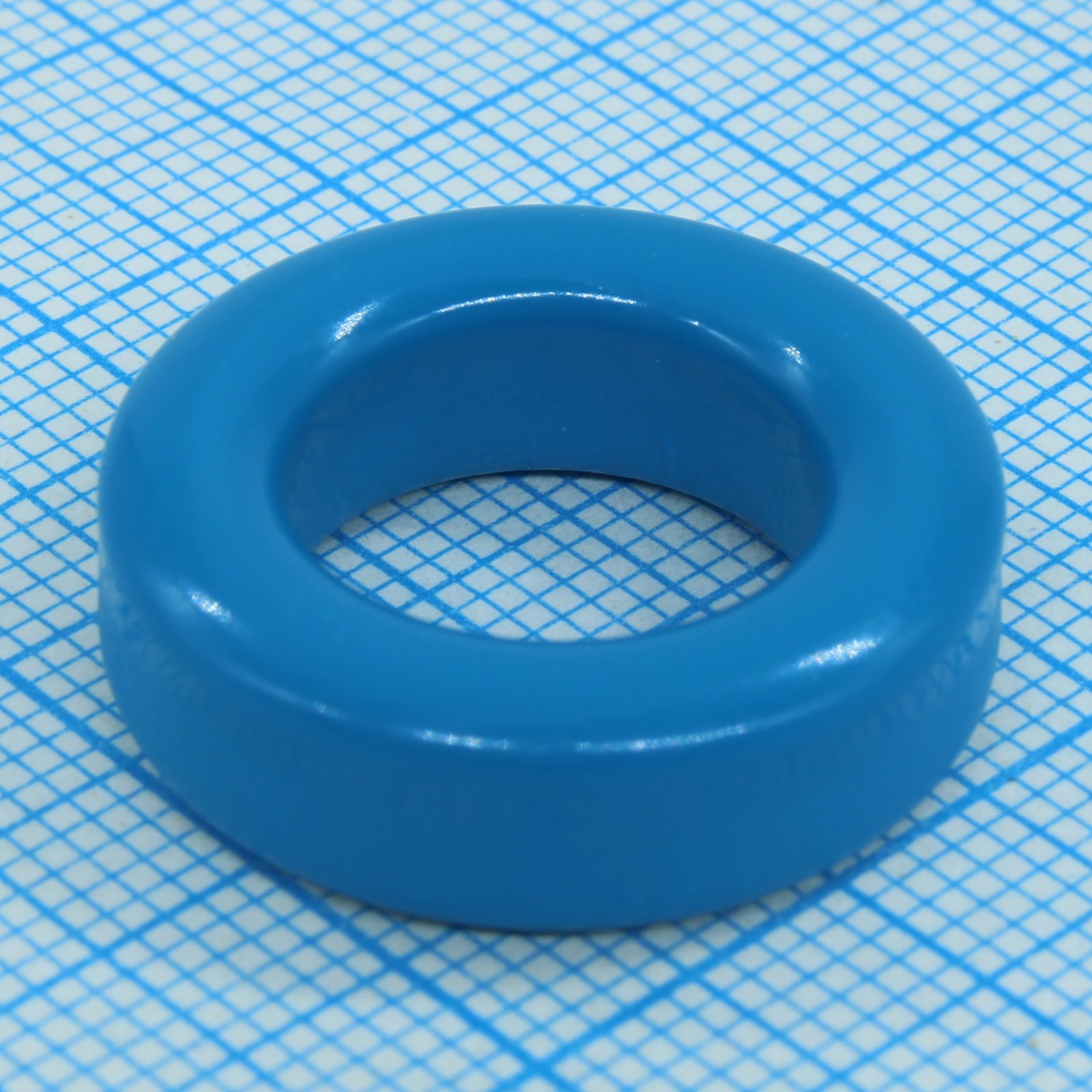

Тороидный ферритовый сердечник N87 1340нГн ±25%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
579 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:579 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,28 |
| от 35 | 53,73 |
| от 60 | 49,99 |
| от 180 | 47,20 |
| от 300 | 45,10 |
Описание
Тороидный ферритовый сердечник от TDK-EPCOS. Изготовлен из материала N87 с индуктивностью 1340 нГн и допуском ±25%. Поставляется в россыпи (Bulk). Подходит для импульсных трансформаторов и фильтров в блоках питания и промышленной электронике.
Технические характеристики
| Gap | Ungapped |
| Тип | Toroid (ring core) |
| Finish | Epoxy |
| Height | 0.291" (7.40mm) |
| Высота | 6.35mm |
| Серия | B64290 |
| Покрытие | Epoxy (blue) |
| Diameter | 0.917" (23.30mm) |
| Material | N87 |
| Материал | N87 |
| Тип монтажа | THT |
| Core Type | Toroid |
| Допуск, % | ±25% |
| Type code | L0638 |
| Рейтинг UL | UL 94 V-0 |
| Core shape | Toroid |
| Размеры | 22.1mm x 13.7mm x 6.35mm |
| Индуктивность | 1340nH |
| Применение | EMC chokes, signal transformers, power line chokes |
| Код заказа | B64290L0638X087 |
| Внутренний диаметр | 13.7mm |
| Внешний диаметр | 22.1mm |
| Номер файла UL | E194412/E257941 |
| Dimensions inch | 0.870in x 0.539in x 0.250in |
| Описание | Ferrite Cores & Accessories TOROID 22.1X13.7 X6.35 N87 |
| Напряжение пробоя | >2.0kV |
| Mechanical quality | High firmness |
| Допуск индуктивности | ±25% |
| Inductance Factor (Al) | 1.34 µH |
| Coating layer thickness | <0.4mm |
| Тип упаковки | Bulk (россыпь) |
| Effective Area (Ae) mm² | 26.17 |
| Effective Length (le) mm | 54.15 |
| Max temperature long time | 130°C |
| Initial Permeability (µi) | 2200 |
| Max temperature short time | 180°C |
| Core Factor (ΣI/A) mm⁻¹ | 2.07 |
| Описание (англ.) | Ferrite Core Toroid Core N87 1340nH 25% |
| Effective Magnetic Volume (Ve) mm³ | 1417.0 |
