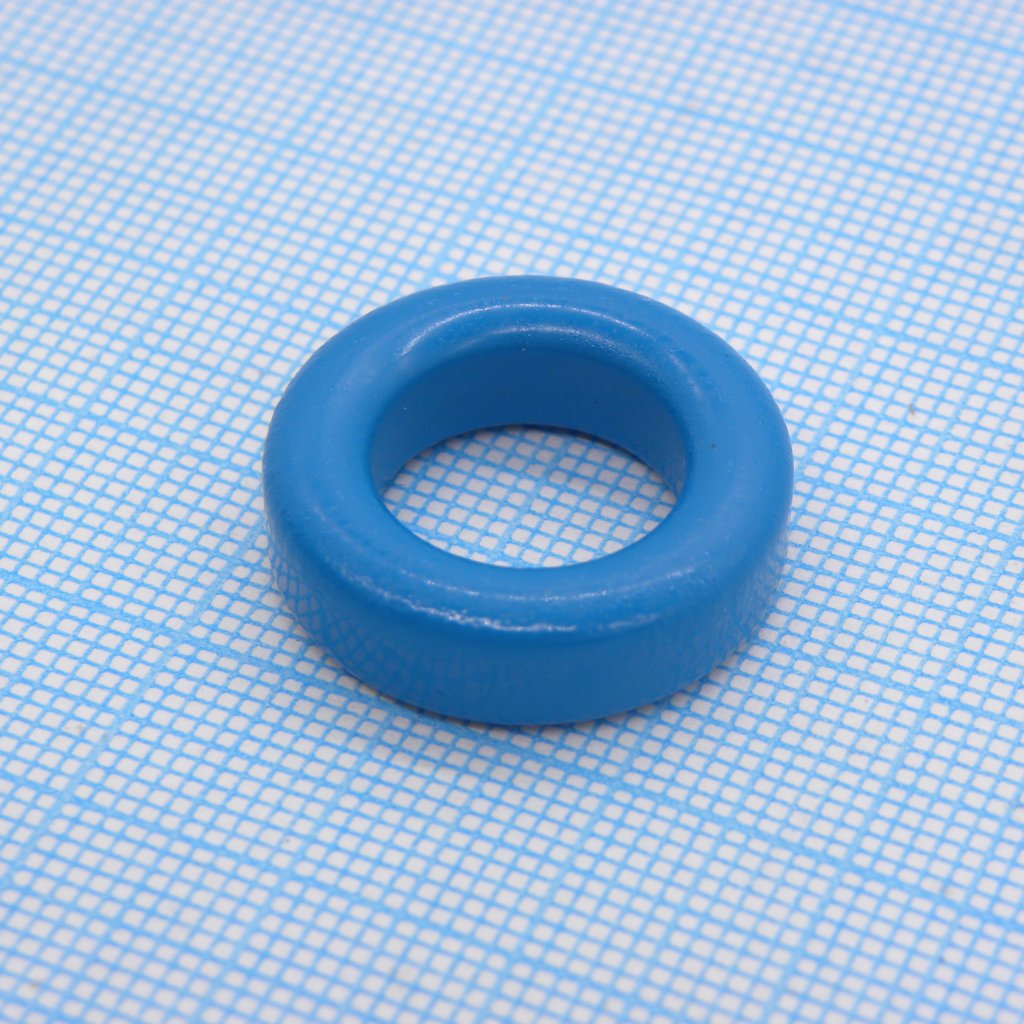

Сердечник тороидальный, R22.1x13.7x6.35mm с покрытием, T35, AL=3200nH
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
431 шт.
Норм. уп.: 300
Цены поставщиков
Склад 13
В наличии:431 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 148,75 |
| от 17 | 138,71 |
| от 34 | 130,53 |
| от 67 | 124,43 |
| от 134 | 119,88 |
Описание
Сердечник тороидальный от TDK-EPCOS. Модель имеет внешний диаметр 22,1 мм, внутренний 13,7 мм и высоту 6,35 мм, изготовлена из феррита T35 с индуктивностью 3200 нГн. Компонент поставляется в россыпи и имеет защитное покрытие. Подходит для применения в импульсных источниках питания и силовой электронике.
Технические характеристики
| Gap | Ungapped |
| Finish | Epoxy |
| Height | 0.291" (7.40mm) |
| Серия | B64290L0638 |
| Вес | 6.8 g |
| Покрытие | Epoxy coating |
| Корпус | R22.1 x 13.7 x 6.35 mm toroid |
| Diameter | 0.917" (23.30mm) |
| Material | T35 |
| Al value | 3200 nH ±25% |
| Материал | T35 |
| Тип монтажа | THT |
| Core Type | Toroid |
| Допуск, % | ±25% |
| Core factor | 2.07 mm^-1 |
| Описание | Toroidal core (ring core), R22.1 x 13.7 x 6.35 mm, epoxy coated, T35 material |
| Код заказа | B64290L0638X035 |
| Описание | Ferrite Cores & Accessories R22.1/13.7/6.35 T35 toroid |
| Dimensions coated | Макс. высота: 7.4 mm; Inner diameter min: 12.6 mm; Outer diameter max: 23.3 mm |
| Dimensions uncoated | Высота: 6.35 ±0.3 mm; Внутренний диаметр: 13.7 ±0.3 mm; Внешний диаметр: 22.1 ±0.4 mm |
| Initial permeability | 5300 |
| Примечание | R22.1x13.7x6.35 T35 |
| Inductance Factor (Al) | 3.2 µH |
| Тип упаковки | Bulk (россыпь) |
| Effective Area (Ae) mm² | 26.17 |
| Effective Length (le) mm | 54.15 |
| Effective magnetic volume | 1417 mm^3 |
| Initial Permeability (µi) | 5300 |
| Dimensions inches uncoated | Высота: 0.250 ±0.012 inch; Внутренний диаметр: 0.539 ±0.012 inch; Внешний диаметр: 0.870 ±0.016 inch |
| Core Factor (ΣI/A) mm⁻¹ | 2.07 |
| Описание (англ.) | Ferrite Core Toroid Core T35 3200nH 25% |
| Effective magnetic path length | 54.15 mm |
| Effective magnetic cross section | 26.17 mm^2 |
| Effective Magnetic Volume (Ve) mm³ | 1417.0 |
