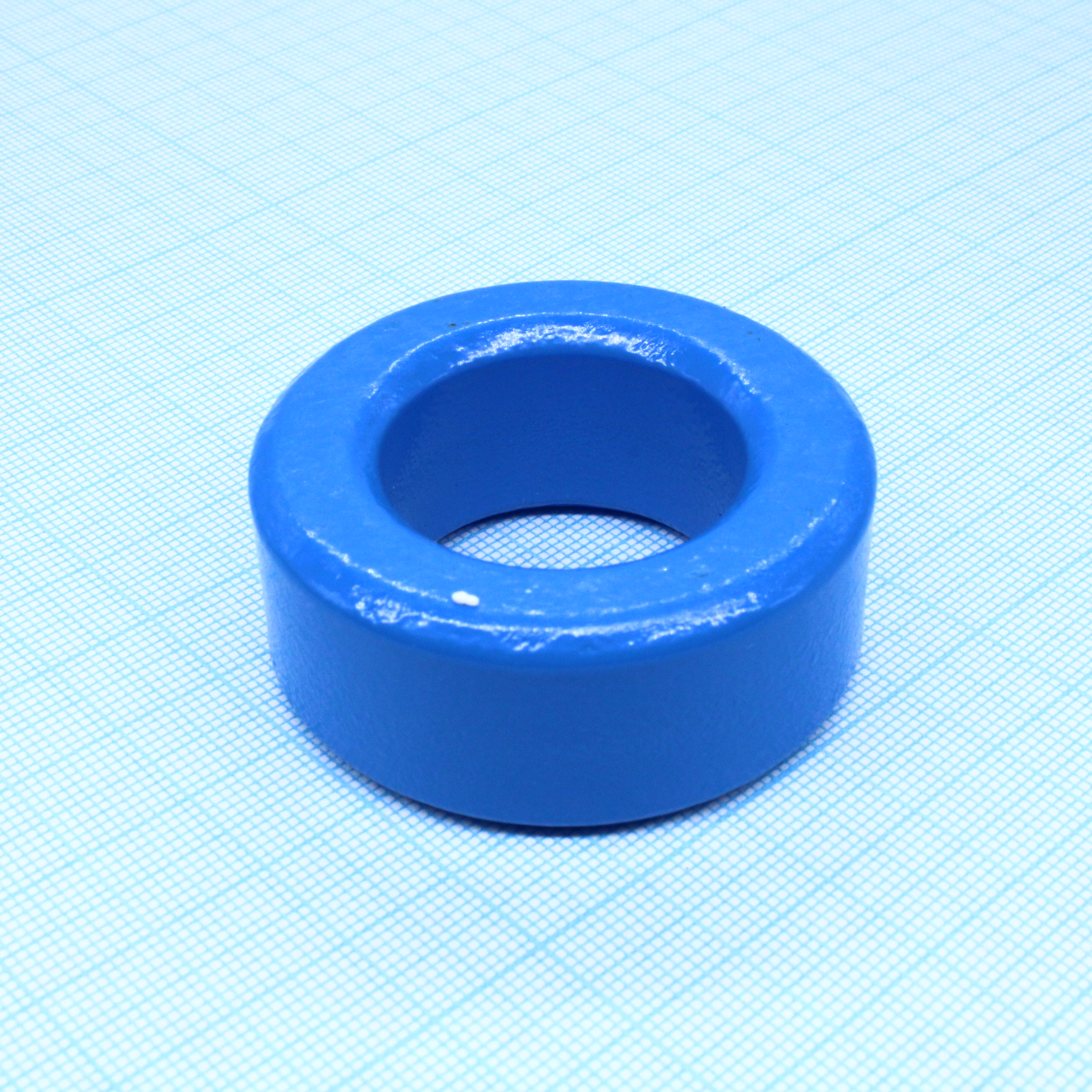

Сердечник тороидальный R50*30*20 N30 Al=8700nH 25%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
37 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:37 шт
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 772,93 |
| от 4 | 732,71 |
| от 7 | 699,96 |
| от 14 | 675,63 |
| от 28 | 657,52 |
Описание
Тороидальный сердечник от TDK-EPCOS из феррита N30. Модель R50*30*20 с индуктивностью 8700 нГн и допуском 25%. Подходит для импульсных трансформаторов и фильтров в промышленной автоматике и источниках питания.
Технические характеристики
| Gap | Ungapped |
| Finish | Epoxy |
| Height | 0.839" (21.30mm) |
| Покрытие | epoxy coated |
| Корпус | R50.0x30.0x20.0 |
| Diameter | 2.040" (51.80mm) |
| Material | N30 |
| Al value | 8700nH ±25% |
| Материал | N30 |
| Тип монтажа | THT |
| Core Type | Toroid |
| Допуск, % | ±25% |
| Тип сердечника | Toroid (ring core) |
| Размеры | Высота: 20.0mm ±0.5mm; Внутренний диаметр: 30.0mm ±0.7mm; Внешний диаметр: 50.0mm ±1.0mm |
| Артикул | B64290L0082X830 |
| Описание | FERRITE CORE TOROID 8.7UH N30 |
| Core factor sl ae | 0.62mm⁻¹ |
| Approximate weight | 120g |
| Inductance factor al | 8700nH ±25% |
| Примечание | R50*30*20 N30 |
| Inductance Factor (Al) | 8.7 µH |
| Initial permeability ui | 4300 ±25% |
| Тип упаковки | Bulk (россыпь) |
| Effective Area (Ae) mm² | 195.7 |
| Effective Length (le) mm | 120.4 |
| Effective core volume ve | 23560mm³ |
| Initial Permeability (µi) | 4300 |
| Core Factor (ΣI/A) mm⁻¹ | 0.62 |
| Описание (англ.) | Ferrite Core Toroid Core N30-Material 8700nH 25% |
| Effective magnetic path length le | 120.4mm |
| Effective Magnetic Volume (Ve) mm³ | 23560.0 |
| Effective magnetic cross section ae | 195.7mm² |
