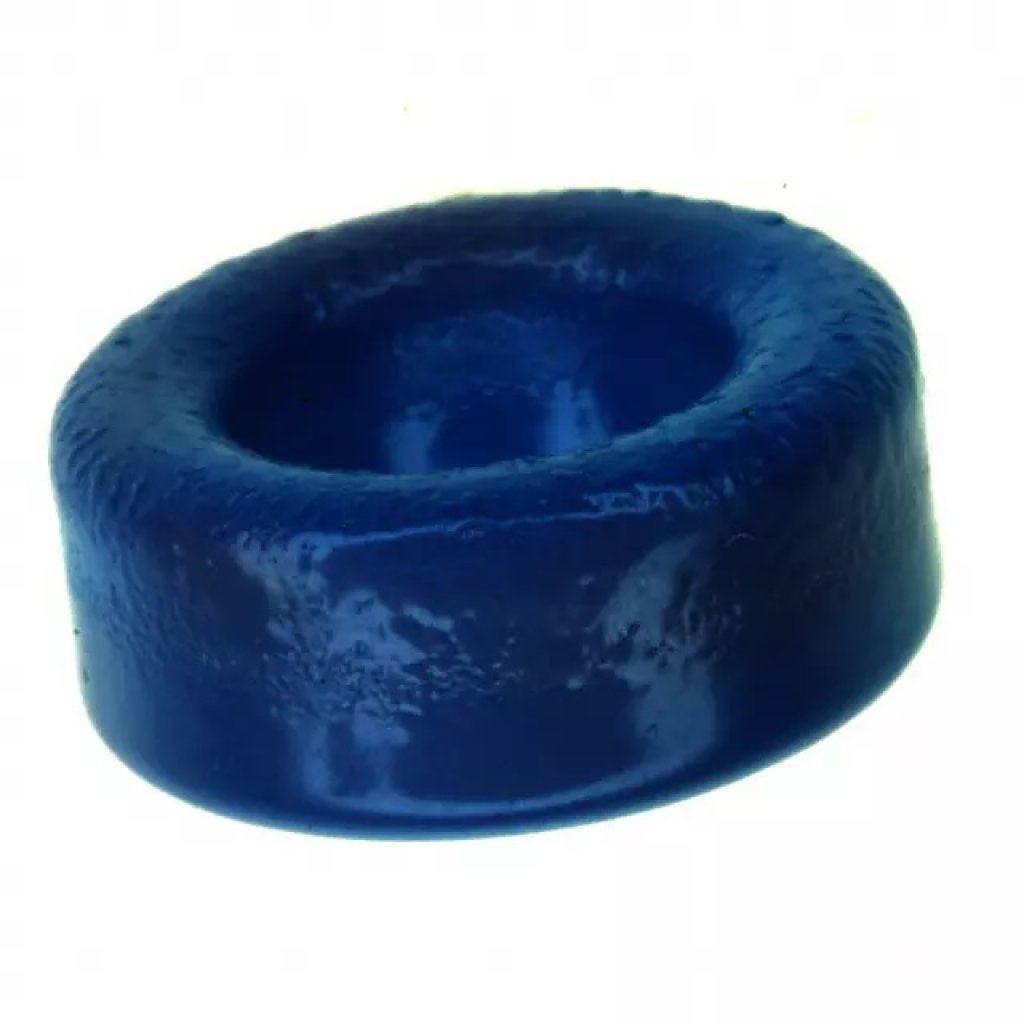

Сердечник тороидальный, R 12.5x7.5x5.0mm c с покрытием, N30, AL=2200nH
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
474 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:474 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,85 |
| от 47 | 42,00 |
| от 94 | 38,86 |
| от 188 | 36,49 |
| от 375 | 34,72 |
Описание
Сердечник тороидальный от TDK-EPCOS. Модель из феррита N30 с внешним диаметром 12,5 мм, внутренним — 7,5 мм и высотой 5 мм. Индуктивность 2200 нГн, точность 25%, корпус с покрытием. Применяется в импульсных трансформаторах и фильтрах для промышленной электроники.
Технические характеристики
| Тип | Toroidal core (ring core) |
| Мощность, Вт | — |
| Высота | 5.0mm |
| Серия | B64290L0044 |
| Вес | 1.8g |
| Покрытие | Epoxy coating |
| Ток, А | — |
| Корпус | R12.5x7.5x5.0mm |
| Напряжение, В | — |
| AL value | 2200nH ±25% |
| Материал | N30 |
| Тип монтажа | сквозное отверстие |
| Частота | — |
| Сопротивление | — |
| Ёмкость | — |
| Core factor | 2.46 mm⁻¹ |
| Артикул | B64290L0044X830 |
| Внутренний диаметр | 7.5mm |
| Внешний диаметр | 12.5mm |
| Effective volume | 368mm³ |
| Описание | Ferrite Cores & Accessories TOROID12,5X7,5X5N30 |
| Coated height max | 5.95mm |
| Темп. диапазон | — |
| Initial permeability | 4300 |
| Примечание | R12.5*7.5*5 N30 |
| Тип упаковки | Bulk (россыпь) |
| Coated inner diameter min | 6.5mm |
| Coated outer diameter max | 13.6mm |
| Effective cross section area | 12.23mm² |
| Описание (англ.) | Ferrite Core Toroid Core N30 2200nH 25% |
| Effective magnetic path length | 30.09mm |
