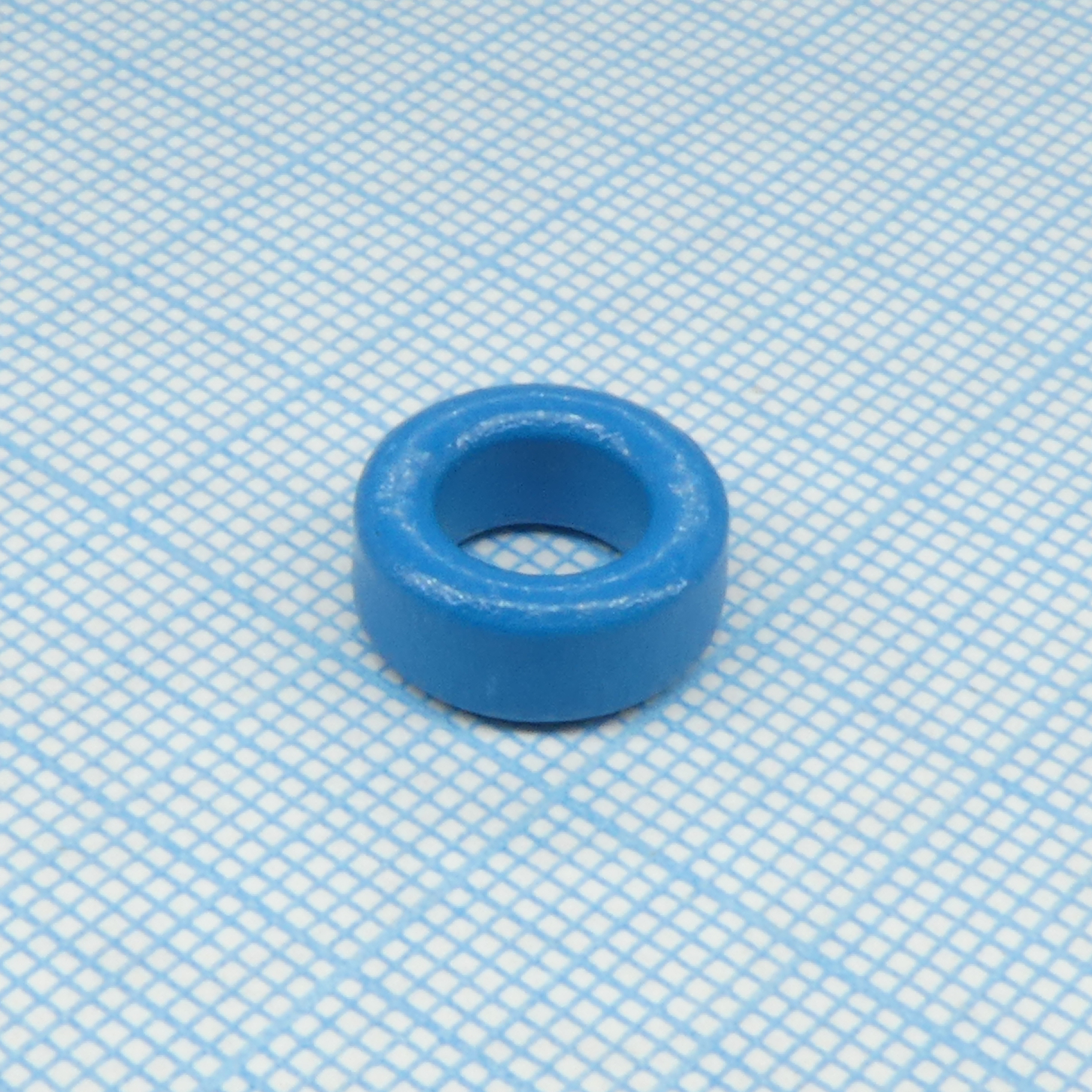

Сердечник тороидальный, R12.5x7.5x5mm с покрытием, N87, AL=1120nH ±25%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
3 570 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:3 570 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,91 |
| от 71 | 28,04 |
| от 142 | 25,68 |
| от 284 | 23,89 |
| от 567 | 22,55 |
Описание
Сердечник тороидальный от TDK-EPCOS. Модель из феррита N87 с индуктивностью 1120 нГн и допуском ±25%. Имеет размеры 12,5x7,5x5 мм и защитное покрытие. Подходит для импульсных трансформаторов и фильтров в блоках питания и промышленной автоматике.
Технические характеристики
| Gap | Ungapped |
| Тип | toroid |
| Мощность, Вт | — |
| Finish | Epoxy |
| Height | 0.234" (5.95mm) |
| Серия | B64290L0044 |
| Вес | 1.8 g |
| Покрытие | epoxy |
| Ток, А | — |
| Корпус | R12.5x7.5x5 mm toroid |
| Напряжение, В | — |
| Diameter | 0.535" (13.60mm) |
| Material | N87 |
| Материал | N87 |
| Тип монтажа | сквозное отверстие |
| Core Type | Toroid |
| Допуск, % | ±25% |
| Частота | — |
| Сопротивление | — |
| Ёмкость | — |
| Описание | Ferrite toroid ring core, R12.5 x 7.5 x 5 mm with epoxy coating, N87 material |
| Артикул | B64290L0044X087 |
| Производитель | EPCOS (TDK Group) |
| Описание | Ferrite Cores & Accessories 12.5X7.5X5 N87 TOROID |
| Dimensions coated | Макс. высота: 5.95 mm; Inner diameter min: 6.5 mm; Outer diameter max: 13.6 mm |
| Темп. диапазон | — |
| Dimensions uncoated | Высота: 5.00 ±0.15 mm; Внутренний диаметр: 7.5 ±0.2 mm; Внешний диаметр: 12.5 ±0.3 mm |
| Effective volume ve | 368 mm³ |
| Inductance factor al | 1120nH ±25% |
| Inductance Factor (Al) | 1.12 µH |
| Тип упаковки | Bulk (россыпь) |
| Effective Area (Ae) mm² | 12.23 |
| Effective Length (le) mm | 30.09 |
| Core factor sum l over a | 2.46 mm^-1 |
| Initial permeability mu i | 2200 |
| Initial Permeability (µi) | 2200 |
| Effective cross section ae | 12.23 mm² |
| Core Factor (ΣI/A) mm⁻¹ | 2.46 |
| Описание (англ.) | Ferrite Core Toroid Core N87 1120nH 25% |
| Effective magnetic path length le | 30.09 mm |
| Effective Magnetic Volume (Ve) mm³ | 368.0 |
| Индуктивность, мкГн | 1,12 |
