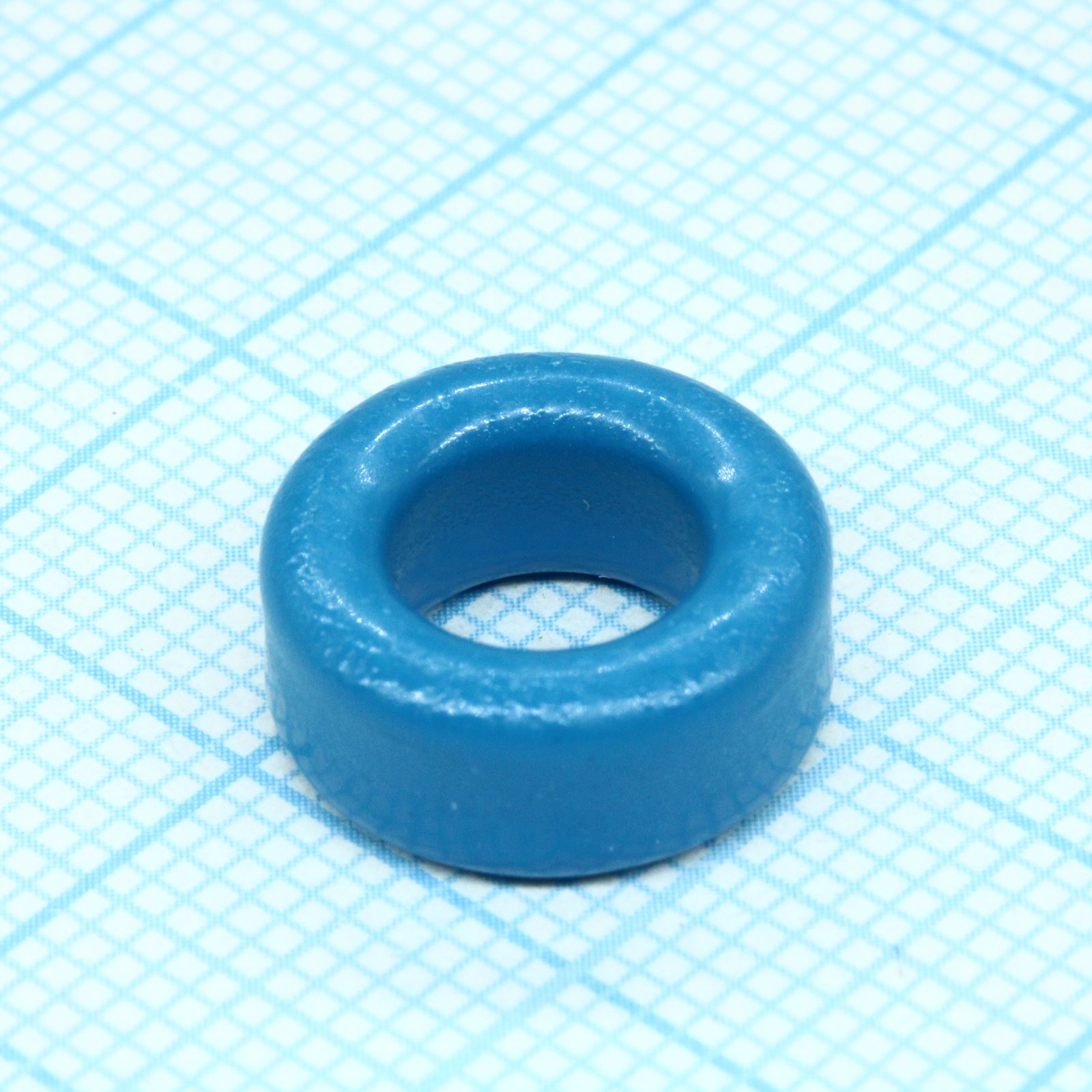

Сердечник тороидальный, R12.5x7.5x5mm с покрытием, T38, AL=5110nH ±30%
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
418 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:418 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 49,69 |
| от 42 | 45,63 |
| от 84 | 42,31 |
| от 167 | 39,82 |
| от 334 | 37,95 |
Описание
Сердечник тороидальный от TDK-EPCOS из феррита T38. Внешний диаметр 12,5 мм, высота 5 мм, индуктивность 5110 нГн с точностью ±30%. Компактное кольцо с покрытием подходит для фильтров и трансформаторов в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Покрытие | epoxy |
| Корпус | R12.5x7.5x5.0 toroid (ring core) |
| Материал | T38 |
| Тип монтажа | not_applicable (wire-wound core) |
| Компонент | B64290L0044X038 |
| Al nominal | 5110nH |
| Сопротивление | not_specified |
| Ёмкость | not_specified |
| Описание | Toroidal core (ring core), R12.5 x 7.5 x 5.0 mm, epoxy coated, T38 material |
| Al tolerance | ±30% |
| Производитель | EPCOS / TDK |
| Ном. мощность | not_specified |
| Ном. ток | not_specified |
| Ном. напряжение | not_specified |
| Диап. частот | not_specified |
| Height uncoated | 5.00 ±0.15mm |
| Effective volume | 368mm^3 |
| Описание | Ferrite Cores & Accessories 3 |
| Height coated max | 5.95mm |
| Темп. диапазон | not_specified |
| Approximate weight | 1.8g |
| Effective cross section | 12.23mm^2 |
| Inner diameter uncoated | 7.5 ±0.2mm |
| Outer diameter uncoated | 12.5 ±0.3mm |
| Тип упаковки | Bulk (россыпь) |
| Initial permeability mu i | 10000 |
| Inner diameter coated min | 6.5mm |
| Outer diameter coated max | 13.6mm |
| Core constant sum l over a | 2.46mm^-1 |
| Описание (англ.) | Ferrite Core Toroid Core T38 5110nH 30% |
| Effective magnetic path length | 30.09mm |
