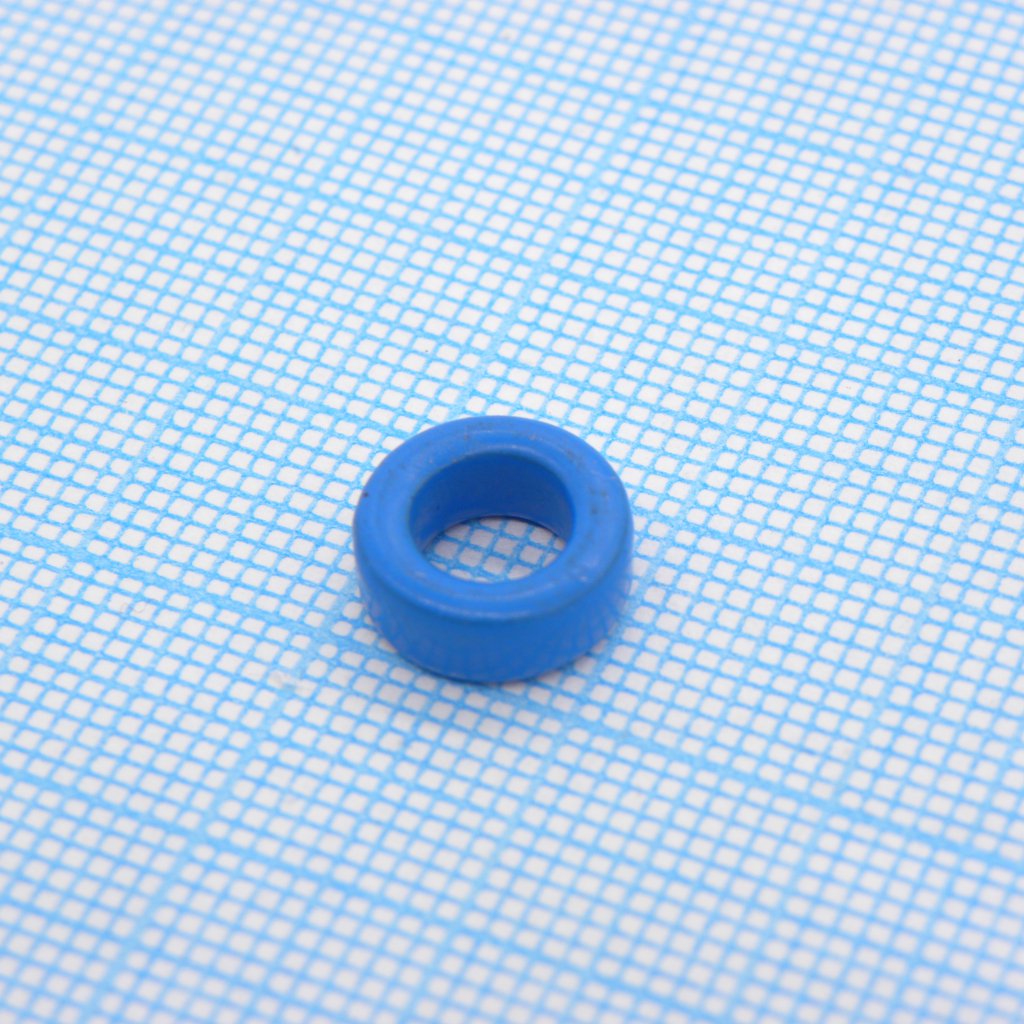

Сердечник тороидальный R 10x6x4 N30 Al=1760 ±25% нГн
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
939 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:939 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,97 |
| от 122 | 14,26 |
| от 244 | 12,82 |
| от 488 | 11,73 |
| от 976 | 10,94 |
Описание
Тороидальный сердечник от TDK-EPCOS из феррита N30. Имеет размеры 10x6x4 мм и индуктивность 1760 нГн с допуском ±25%. Подходит для применения в импульсных трансформаторах и фильтрах электромагнитных помех в промышленной автоматике и силовой электронике.
Технические характеристики
| Gap | Ungapped |
| Finish | Epoxy |
| Height | 0.187" (4.75mm) |
| Серия | B64290L0038 |
| Вес | 0.9g |
| Покрытие | epoxy |
| Корпус | R10.0x6.0x4.0 |
| Diameter | 0.425" (10.80mm) |
| Material | N30 |
| Материал | N30 |
| Тип монтажа | сквозное отверстие |
| Core Type | Toroid |
| Допуск, % | ±25% |
| Тип сердечника | toroidal_ring_core |
| Артикул | B64290L0038X830 |
| Al tolerance | ±25% |
| Производитель | EPCOS/TDK |
| Effective volume | 188mm^3 |
| Описание | FERRITE CORE TOROID 1.76UH N30 |
| Dimensions coated | Макс. высота: 4.75mm; Inner diameter min: 5.25mm; Outer diameter max: 10.8mm |
| Dimensions uncoated | Высота: 4.00mm ±0.15; Внутренний диаметр: 6.0mm ±0.15; Внешний диаметр: 10.0mm ±0.2 |
| Inductance factor al | 1760nH ±25% |
| Initial permeability | 4300 |
| Примечание | R 10*6*4 N30 |
| Effective path length | 24.07mm |
| Inductance Factor (Al) | 1.76 µH |
| Effective cross section | 7.83mm^2 |
| Тип упаковки | Bulk (россыпь) |
| Effective Area (Ae) mm² | 7.83 |
| Effective Length (le) mm | 24.07 |
| Dimensions inches coated | Макс. высота: 0.195in; Inner diameter min: 0.199in; Outer diameter max: 0.433in |
| Initial Permeability (µi) | 4300 |
| Dimensions inches uncoated | Высота: 0.157in ±0.006; Внутренний диаметр: 0.236in ±0.006; Внешний диаметр: 0.394in ±0.008 |
| Core Factor (ΣI/A) mm⁻¹ | 3.07 |
| Core constant sigma l over a | 3.07 mm^-1 |
| Описание (англ.) | Ferrite Core Toroid Core N30 1760nH 25% |
| Effective Magnetic Volume (Ve) mm³ | 188.0 |
| Индуктивность, мкГн | 1,76 |
