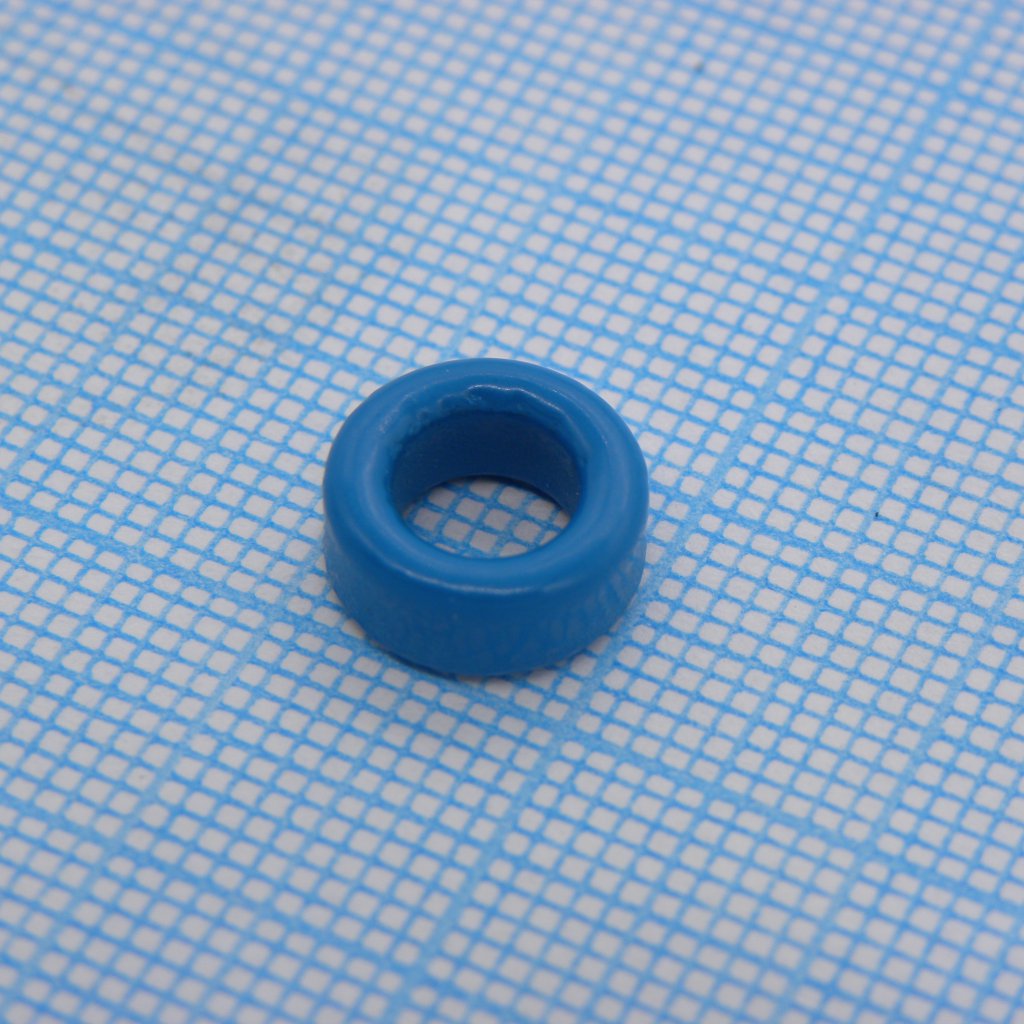

Сердечник тороидальный R10x6x4 T38 AL=4090 ±30% нГн
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
458 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:458 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,77 |
| от 83 | 14,03 |
| от 166 | 13,11 |
| от 331 | 12,10 |
| от 662 | 11,27 |
Описание
Тороидальный сердечник от TDK-EPCOS из феррита T38. Имеет размеры R10x6x4 мм и индуктивность 4090 нГн с допуском ±30%. Применяется в импульсных трансформаторах и фильтрах для промышленной автоматики и источников питания.
Технические характеристики
| Покрытие | Epoxy coating |
| Корпус | R10.0 x 6.00 x 4.00 mm |
| Материал | T38 |
| Тип монтажа | THT |
| Тип сердечника | Toroid (ring core) |
| Артикул | B64290L0038X038 |
| Описание | Ferrite Cores & Accessories TOROID 10/6/4 T38 |
| Dimensions coated | Макс. высота: 4.75 mm; Inner diameter di min: 5.25 mm; Outer diameter da max: 10.8 mm |
| Approximate weight | 0.9 g |
| Dimensions uncoated | Высота: 4.00 mm ±0.15; Inner diameter di: 6.0 mm ±0.15; Outer diameter da: 10.0 mm ±0.2 |
| Effective volume ve | 188 mm³ |
| Inductance factor al | 4090 nH ±30% |
| Примечание | R 10*6*4 T38 |
| Core factor le over ae | 3.07 mm⁻¹ |
| Тип упаковки | Bulk (россыпь) |
| Effective cross section ae | 7.83 mm² |
| Описание (англ.) | Ferrite Core Toroid Core T38 4090nH 30% |
| Effective magnetic path length le | 24.07 mm |
