Сердечник R41.8x26.2x12.5 мм N97
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
245 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт742,42 ₽
Сумма742,42 ₽
+ доплата 490,00 ₽
В наличии245 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 7 — 708,15 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 742,42 ₽. До заказа без доплаты не хватает 16 557,58 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 742,42 ₽
Описание

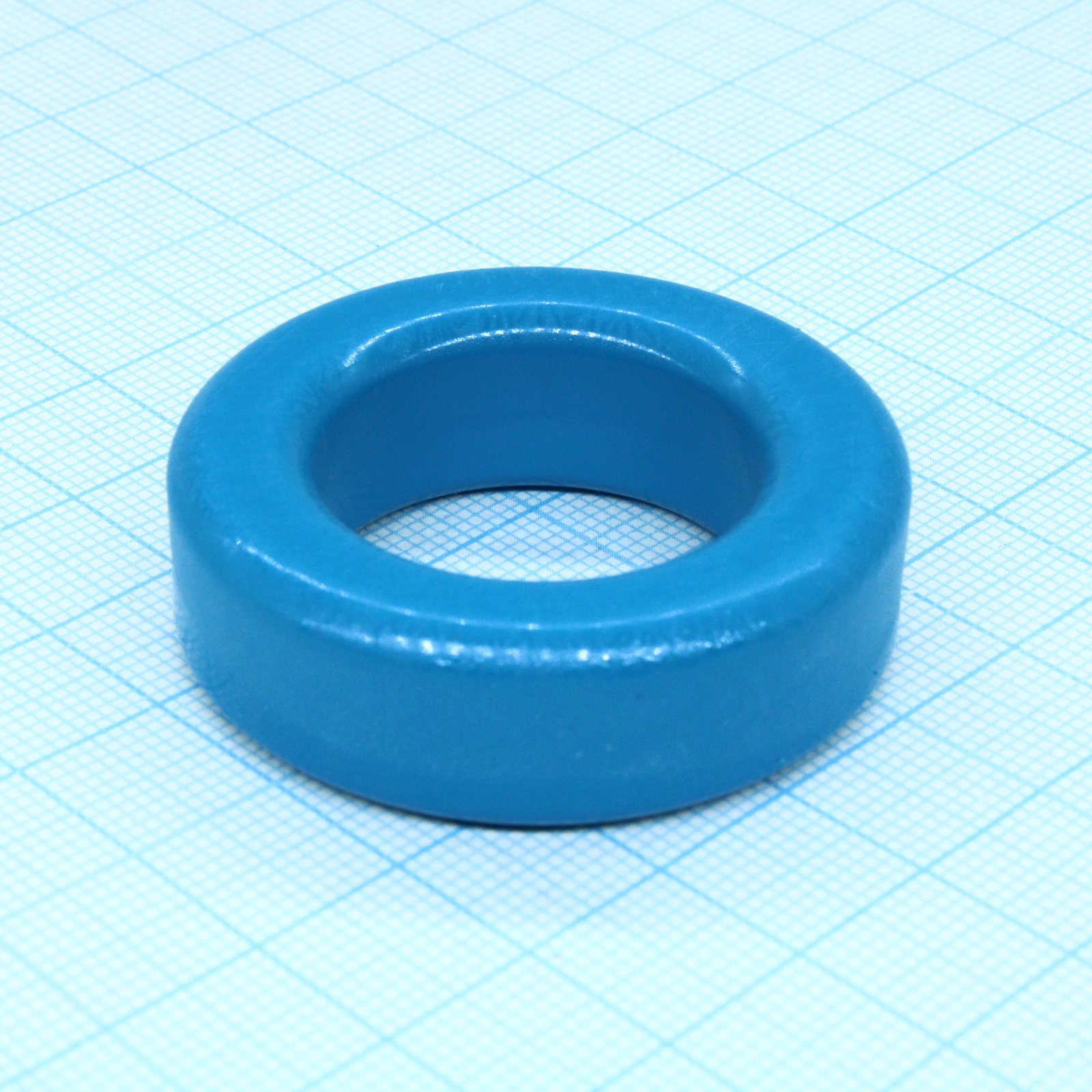

Сердечник ферритовый тороидальный от TDK-EPCOS. Модель R41.8x26.2x12.5 мм выполнена из материала N97. Внешний диаметр 41.8 мм, внутренний — 26.2 мм, высота 12.5 мм. Применяется в силовых трансформаторах и дросселях для импульсных источников питания и промышленной автоматики.
Технические характеристики
| Покрытие | Epoxy |
| Материал | N97 |
| Тип монтажа | THT |
| Вес г | 50 |
| Высота, мм | 12.5 ±0.3 |
| Core loss W | < 6 W/core at 200 mT, 100 kHz, 100 °C |
| Описание | Ferrite toroid ring core, epoxy coated |
| Высота в дюймах | 0.492 ±0.012 |
| Тип серии | B64290L0022 |
| A l value nH | 2560 ±25% |
| Размеры мм | R41.8 x 26.2 x 12.5 |
| Код заказа | B64290L0022X087 |
| Размеры, дюймы | R1.646 x 1.031 x 0.492 |
| Описание | Ferrite Cores & Accessories 41.8/26.2/12.5N97 TOROID |
| Внутренний диаметр, мм | 26.2 ±0.6 |
| Наружный диаметр | 41.8 ±1.0 |
| Inner diameter inch | 1.031 ±0.024 |
| Outer diameter inch | 1.646 ±0.039 |
| Sum l over a mm inv | 1.08 |
| Effective volume mm3 | 9862 |
| Height coated max mm | 13.6 |
| Начальная проницаемость | 2200 |
| Height coated max inch | 0.535 |
| Тип упаковки | Bulk (россыпь) |
| Effective path length mm | 103.0 |
| Effective cross section mm2 | 95.75 |
| Inner diameter coated min mm | 24.8 |
| Outer diameter coated max mm | 43.6 |
| Описание (англ.) | Ferrite Toroid Ring Core (41.8x26.2x12.5mm) N97 |
| Inner diameter coated min inch | 0.976 |
| Outer diameter coated max inch | 1.717 |
