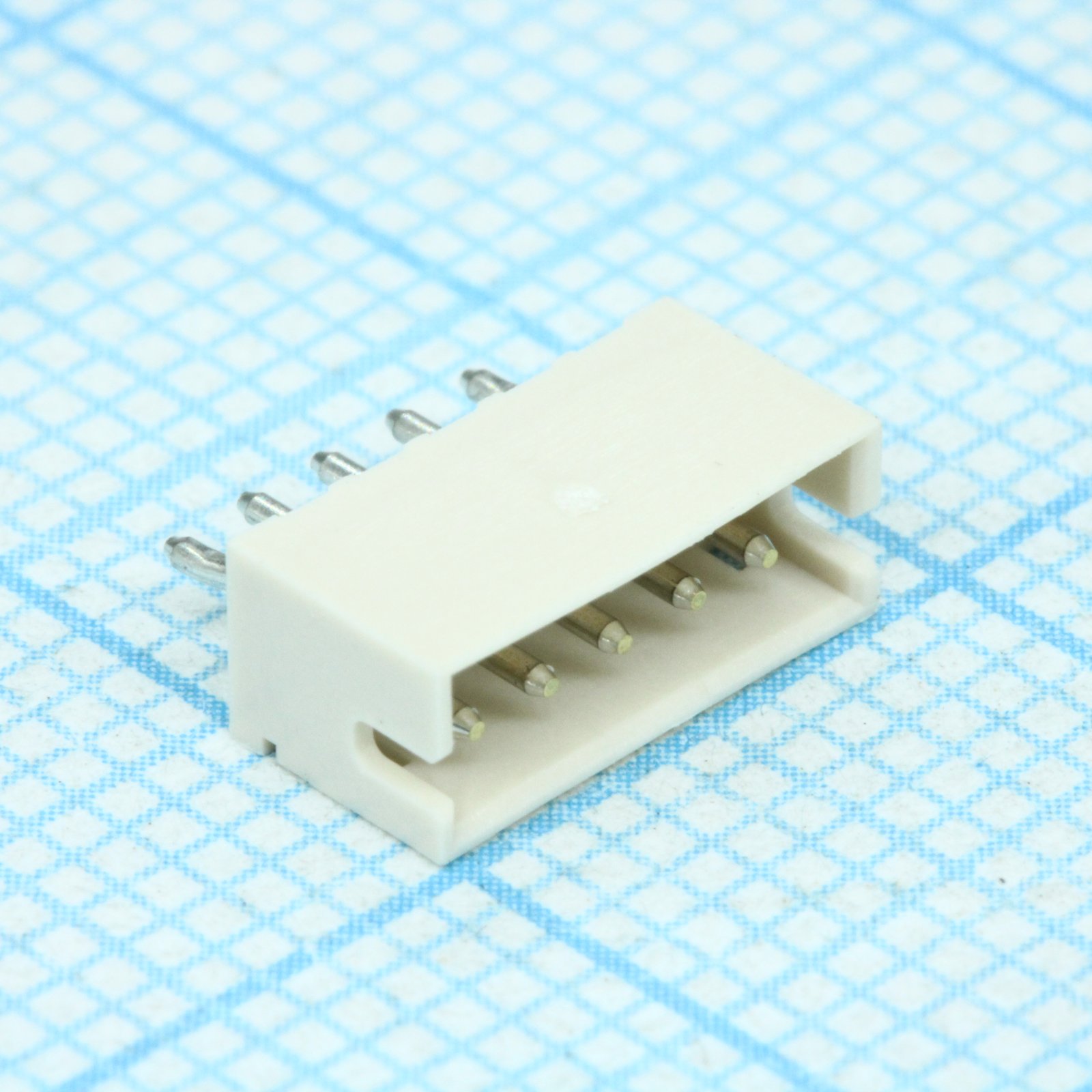

Разъем вилка серии ZH прямая на плату, шаг 1,5 мм, однорядная 5 контактов, монтаж в отверстие
У поставщика
ПроизводительJST
У поставщиков
1 960 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 960 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,35 |
| от 141 | 12,74 |
| от 281 | 11,40 |
| от 562 | 10,37 |
| от 1 123 | 9,63 |
Описание
Разъем-вилка JST серии ZH с прямым расположением контактов. Устанавливается в отверстия на плату, шаг выводов 1,5 мм, однорядная конструкция на 5 контактов. Корпус с защитной стенкой обеспечивает надежную фиксацию при соединении. Подходит для компактных устройств бытовой электроники и промышленной автоматики.
Технические характеристики
| Шаг | 1.5 mm |
| Серия | ZH |
| Артикул | B5B-ZR (LF)(SN) |
| Материал вывода | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Диаметр штыря | 0.5 mm |
| Тип монтажа | THT |
| Общая ширина | 9.0 mm |
| Ном. ток | 1.0 A AC/DC (AWG #26) |
| Ном. напряжение | 50 V AC/DC |
| Соответствие RoHS2 | Да |
| Материал корпуса | Glass-filled PA 66, UL94V-0, natural (ivory) |
| Темп. диапазон | -25°C to +85°C |
| Header body height | 5.4 mm |
| Число контактов | 5 |
| Выдерживаемое напряжение | 500 VAC/minute |
| Сопр. изоляции | 500 MΩ min |
| Тип упаковки | Bulk (россыпь) |
| Total height above board | 7.2 mm |
| Начальное сопротивление контакта | 20 mΩ max |
| Описание (англ.) | Conn Shrouded Header HDR 5 POS 1.5mm Solder ST Thru-Hole Box |
| Applicable pc board thickness | 0.6 to 1.2 mm, 1.6 mm |
| Distance between first and last pins | 6.0 mm |
| Contact resistance after environmental | 30 mΩ max |
