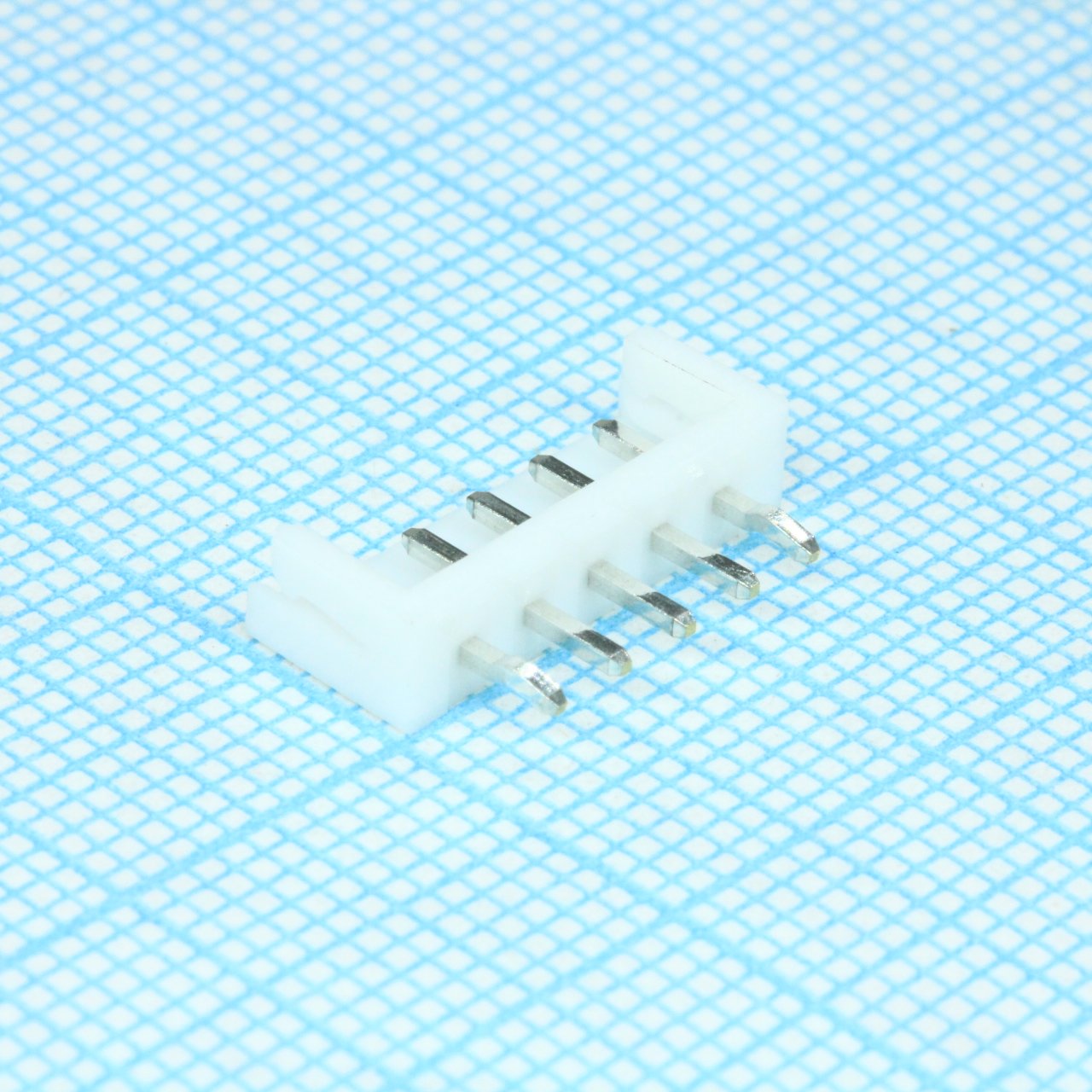

Разъем вилка серии EH прямая на плату, шаг 2,5 мм, однорядная 5 контактов, монтаж в отверстие
У поставщика
ПроизводительJST
У поставщиков
578 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:578 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,18 |
| от 38 | 17,38 |
| от 76 | 16,32 |
| от 151 | 14,98 |
| от 301 | 13,73 |
Описание
Вилка JST серии EH — прямой разъем на плату с шагом 2,5 мм. Однорядная конструкция на 5 контактов предназначена для пайки в отверстия. Корпус с трехсторонней защитой обеспечивает надежную фиксацию. Применяется в бытовой электронике и промышленной автоматике.
Технические характеристики
| RoHS | RoHS2 compliance |
| Цвет | natural (white) |
| Модель | B5B-EH-A |
| Шаг | 2.5mm |
| Ширина | 3.8mm |
| Серия | EH |
| Тип монтажа | THT |
| Описание | Disconnectable crimp style connector, top entry type shrouded header |
| Размеры a | 10.0mm |
| Размеры b | 15.0mm |
| Post material | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Сертификаты | Recognized E60389, Certified LR20812, R50082349 |
| Тип разъема | Shrouded header, top entry |
| Ном. ток | 3A AC/DC (AWG #22) |
| Ном. напряжение | 250V AC/DC |
| Wafer material | PA 66, UL94V-0, natural (white) |
| Высота установки | 8.1mm |
| Кол-во в коробке | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 5 |
| Applicable wire awg | AWG #32 to #22 |
| Выдерживаемое напряжение | 800VAC/minute |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Bulk (россыпь) |
| Начальное сопротивление контакта | 10mΩ max |
| Описание (англ.) | Conn Shrouded Header (3 Sides) HDR 5 POS 2.5mm Solder ST Thru-Hole Box |
| Applicable pc board thickness | 0.8 to 1.6mm |
| Contact resistance after test | 20mΩ max |
