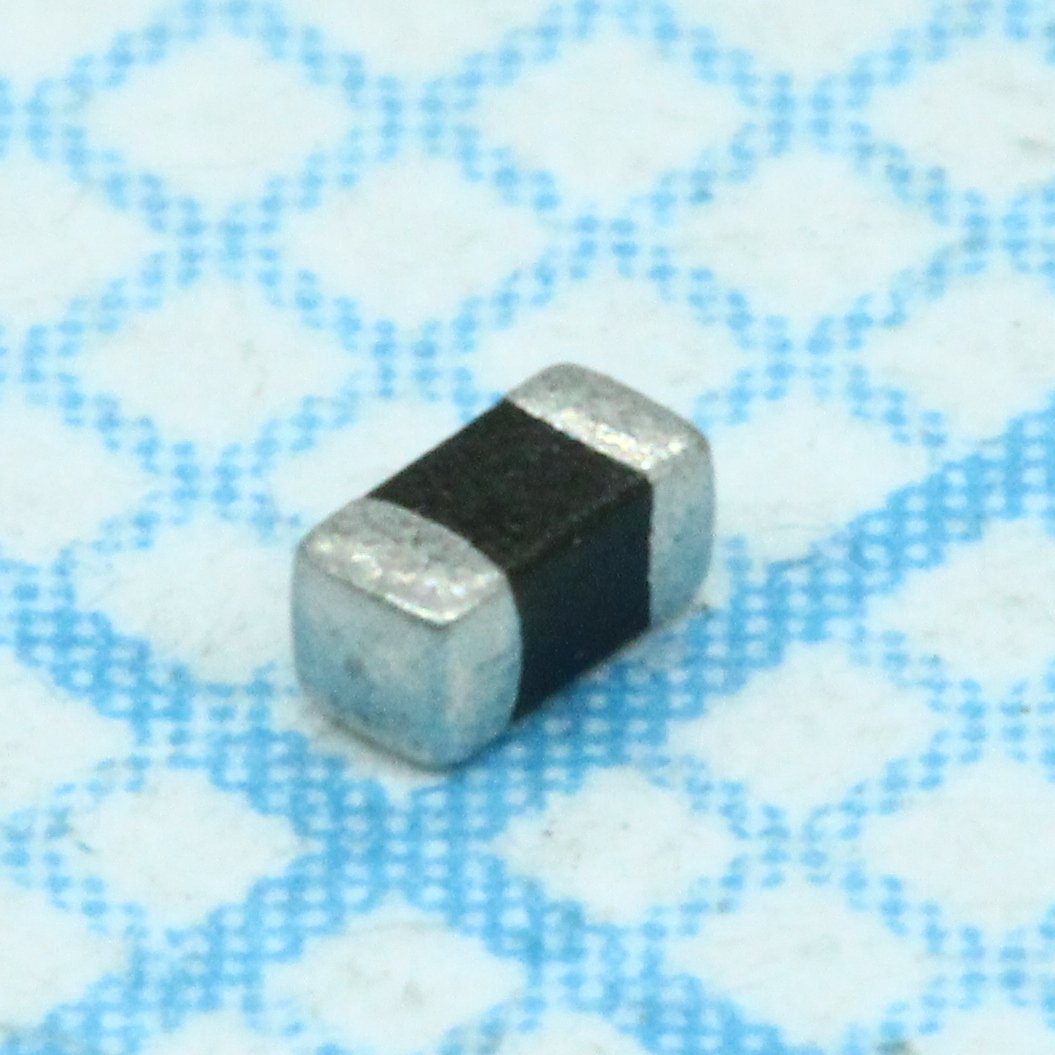

NTC-термистор 47кОм ±1% двухвыводной 0603 для поверхностного монтажа 4108K лента на катушке
У поставщика
ПроизводительTDK-EPCOS
КатегорияТерморезисторы
У поставщиков
951 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:951 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 232 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,38 |
| от 101 | 2,99 |
| от 163 | 2,67 |
| от 325 | 2,45 |
| от 649 | 2,28 |
Описание
NTC-термистор от TDK-EPCOS с сопротивлением 47 кОм и точностью ±1%. Выполнен в миниатюрном корпусе 0603 для поверхностного монтажа. Предназначен для компенсации температуры в цепях промышленной автоматики и бытовой электроники.
Технические характеристики
| Серия | B573**V2 |
| Вес | approx. 6mg |
| Корпус | 0603 (1608) |
| Особенности | Multilayer SMD NTC with inner electrodes, For temperature measurement up to 125°C, Excellent long-term aging stability in high temperature environment, High mechanical robustness, Short response time, 100% Pb free, UL approval (E69802) |
| Тип монтажа | SMD |
| Описание | SMD NTC thermistors, EIA case size 0603 (1608), standard series |
| Надежность | Ресурс: Conditions: Pmax: 180mW, T: (65±2)°C, t: 1000h; Resistance drift typical: <2%; Паяемость: Стандарт: IEC 60068-2-58, JIS C 0054; Conditions: Solderability: (215±3)°C, (3±0.3)s; (245±5)°C, (3±0.3)s; Resistance to soldering heat: (260±5)°C, (10±1)s; Terminations wetted: 95%; Storage dry heat: Стандарт: IEC 60068-2-2, JIS C 0021; Conditions: T: (125±2)°C, t: 1000h; Resistance drift typical: <2%; Rapid temperature cycling: Стандарт: IEC 60068-2-14, JIS C 0025; Conditions: Lower: -55°C, Upper: 125°C, Cycles: 100; Resistance drift typical: <2%; Storage damp heat steady state: Стандарт: IEC 60068-2-78, JIS C 0022; Conditions: Temperature: (40±2)°C, Relative humidity: (93+2/-3)%, Duration: 56 days; Resistance drift typical: <2%; Resistance drift after soldering: Профиль пайки волной: <1%; Профиль оплавления: <1% |
| Выводы | Nickel barrier termination |
| Применение | Temperature measurement and compensation |
| B value 25 50 | 4050K |
| B value 25 85 | 4108K |
| Способ поставки | Cardboard tape, 180-mm reel (standard); 330-mm reel (on request) |
| Код заказа | B57357V2473F560 |
| B value 25 100 | 4131K |
| Тип компонента | NTC thermistor |
| Resistance 25c | 47kΩ |
| B value tolerance | ±1.5% |
| Номинальная температура | 25°C |
| Heat capacity on pcb | approx. 12mJ/K |
| Max power 25c on pcb | 180mW |
| Допуск сопротивления | ±1% |
| Примечание | NTC 47 кОм ±1% SMD 0603 |
| R t characteristic no | 8551 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dissipation factor on pcb | approx. 3mW/K |
| Диап. раб. темп. | -55°C to +125°C |
| Описание (англ.) | Thermistor NTC 47K Ohm 1% 2-Pin 0603 Surface Mount Solder Pad 4108K T/R |
| Thermal cooling time constant on pcb | approx. 4s |
| Допуск, % | 1 |
